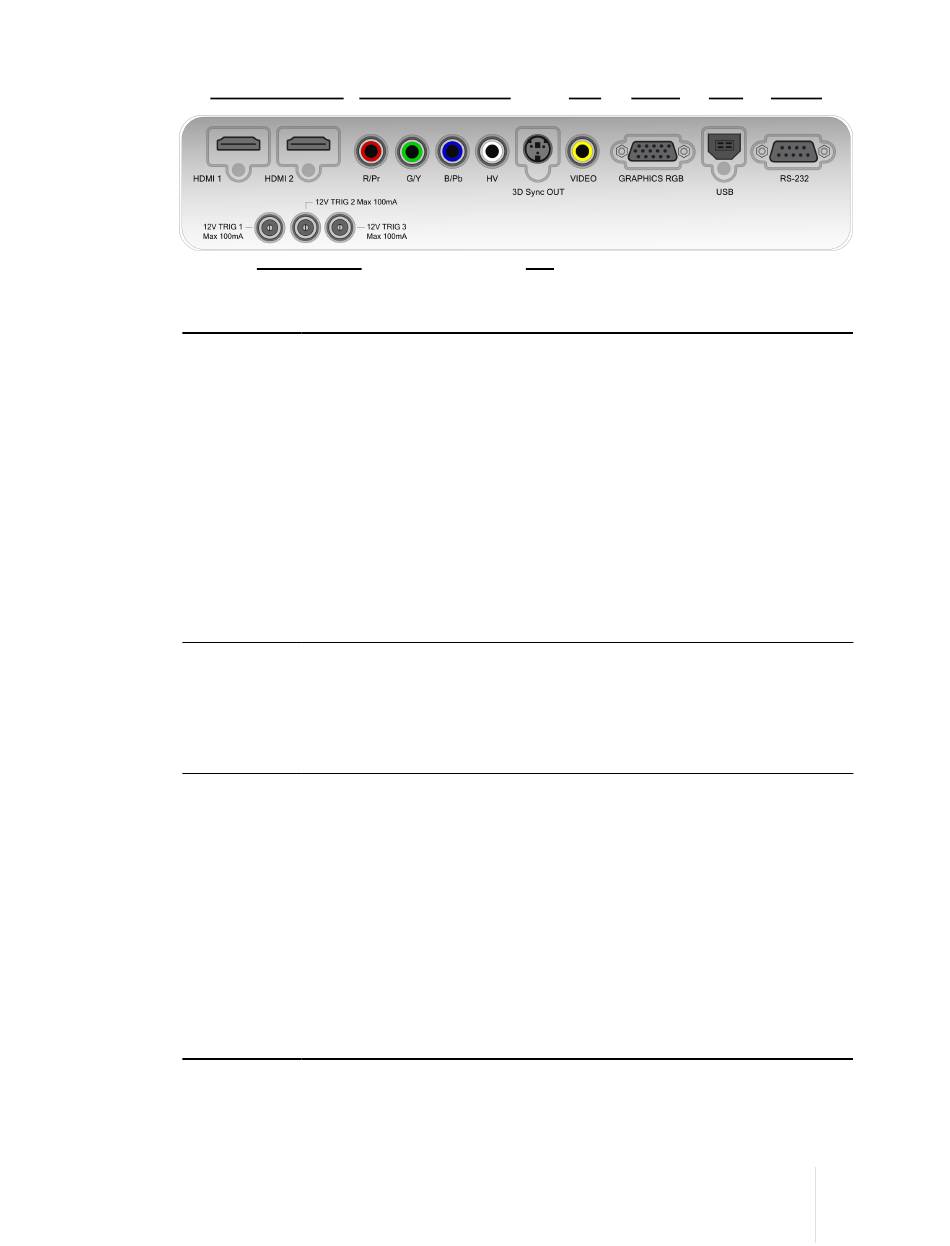

Vue d'ensemble
❷
❼
❶ HDMI1
HDMI2
❷ Composants/RGB-
HV
❸ Vidéo
❹ Graphiques RGB
❺ USB
❻ RS-232
❼ TRIG 1
TRIG 2
TRIG 3
❽ 3D Sync OUT
❸
❹
❽
Accepte les deux entrées vidéo numériques HDMI
et DVI.
Quatre connecteurs RCA Ils acceptent les
composant standards et haute définition (YPrPb)
ainsi que les signaux RGB-HV. Aussi utilisé
comme entrée RGB pour les signaux SCART RGBS
Un connecteur RCA. Accepte les signaux vidéo
composites. Aussi utilisé comme entrée
composite synchro pour les signaux SCART RGBS.
Un connecteur fiche femelle type D-Sub 15.
Accepte un composant ou des signaux haute
définition RGB
USB 1,1 (type B) port for sport USB 1.1 (type B)
pour commandes série et mise à jour du
micrologiciel.
RS232 (fiche femelle D-Sub 9-) port pour
commandes série mise à jour du micrologiciel.
Sortie 12 V 100 mA max, pour contrôle écran
motorisé. Se déclenche lorsque le projecteur est
allumé.
Sortie 12 V 100 mA max, pour écran motorisé
masquant le système de contrôle. Voir "Ecran" en
page 28.
Sortie 12 V 100 mA max, pour contrôle de position
de la lentille anamorphique motorisée. Voir
"Lentille
Anamorphiques" en page 28.
Connecteur VESA DIN-3 pour câble émetteur RF
3D.
❺
❻
