Montage du capot

Au moins deux installateurs sont requis en raison du poids et de
1. Ajustez les supports de montage en desserrant
(2) vis préinstallées par support.
2. Montez le support du boîtier de composants sur
la hotte avec (2) vis M4 x 8 avec le boîtier de
composants orienté vers l'extérieur.
3. Mesurez du haut de la cuisinière au bas de la
hotte et marquez la ligne A (24 po minimum du
haut de la cuisinière).
4. Marquez la ligne médiane verticalement.
5. Mesurez 11-3 / 8 po au-dessus de la ligne A et
marquez la hauteur de la hotte, ligne B.
6. Mesurer 5-1 / 8 po sur la ligne B du C / L et
marquer l'écart de montage.
7. Marquez l'écart de montage verticalement
jusqu'à ce qu'une croix soit formée pour
déterminer l'emplacement exact des vis M6 x 1
po.
8. Serrez les (2) vis M6 x 1 po dans les goujons de
la ligne B, mais ne les serrez pas complètement.
REMARQUE: Il peut être nécessaire d'ajouter du
bois de blocage derrière la cloison sèche si aucun
montant n'est présent. Des ancrages muraux
peuvent également être utilisés, mais vérifiez les
codes locaux pour la conformité. Le fait de ne pas
utiliser d'ancrages muraux et de vis appropriés
pour maintenir le poids de la hotte peut entraîner
des blessures ou endommager la surface de
cuisson ou le comptoir.
Roma Groove Guide d'utilisation, d'entretien et d'installation
Instructions d'installation
AVERTISSEMENT
la taille de la hotte.
Support pour le
recouvrement du
conduit
B
A
C/L

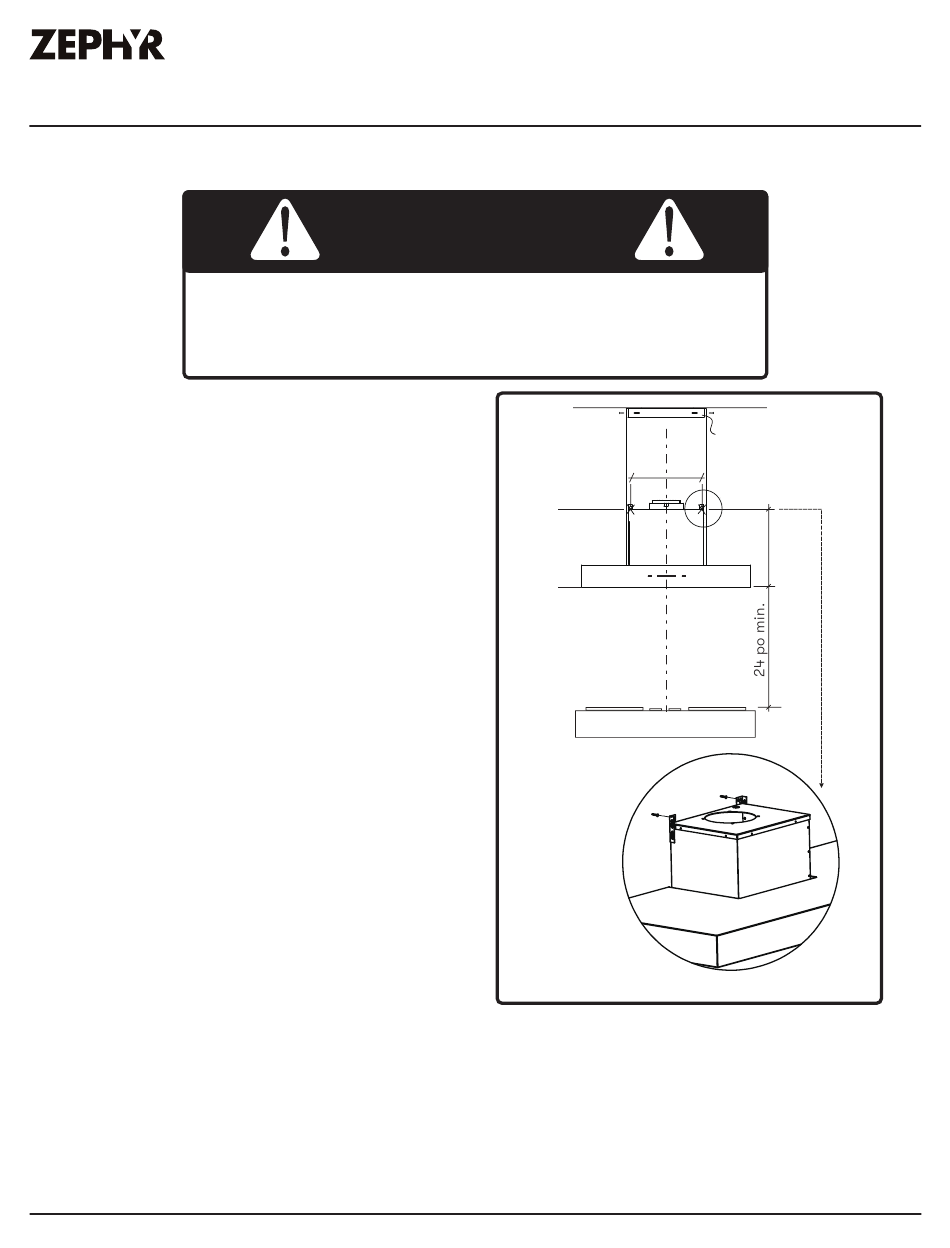

FIG. A
