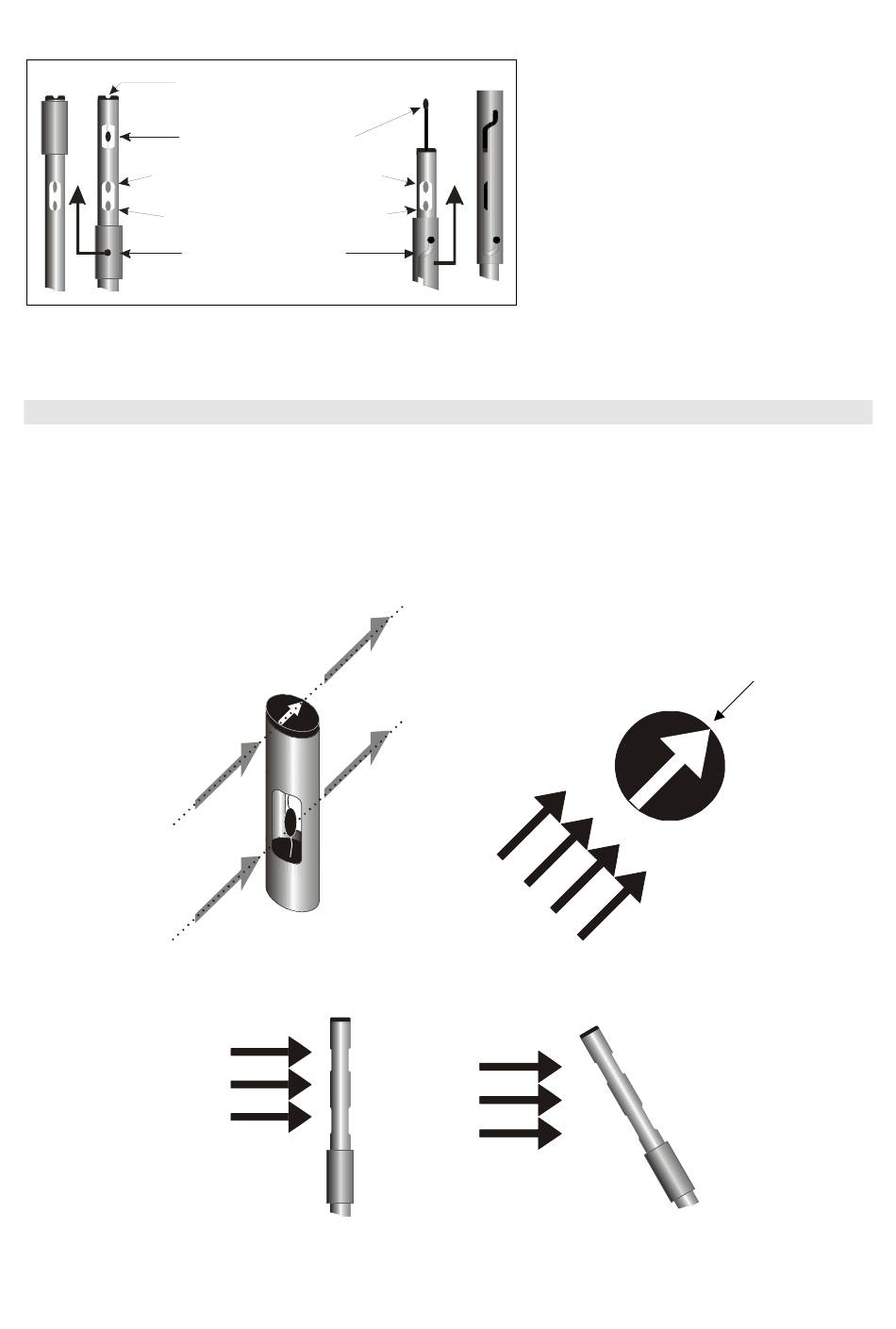

LIGNE DE LA
DIRECTION DU FLUX
CAPTEUR DE VITESSE
CAPTEUR DE COMPENSATION
CAPTEUR DE TEMPERATURE
AMBIENTE
GAINE CYLINDRIQUE
F
ONCTIONNEMENT
Allonger la tige télescopique de la longueur nécessaire en veillant à ce que le câble puisse glisser
librement et sans effort à l'intérieur de la poignée.
Recouvrir le capteur de vitesse et remettre la mesure à zéro en suivant les indications du paragraphe
précédent.
Découvrir le capteur et introduire la sonde dans le flux d'air à mesurer en maintenant la flèche
présente à l'extrémité de la sonde parallèle au flux comme l'indiquent les figures suivantes.
La sonde doit être maintenue perpendiculaire au flux et ne doit pas être inclinée par rapport à ce
dernier:
OK
-
17
cylindre de protection.
Placer la tête de la sonde dans le flux
d'air à mesurer et appuyer sur la touche
PROBE ZÉRO. Toute erreur éventuelle
(dérives) sur les valeurs instantanées de
la vitesse et du débit sera annulée.
Indicateur de direction du flux
NON
-
Extrémité de la sonde
