4.6

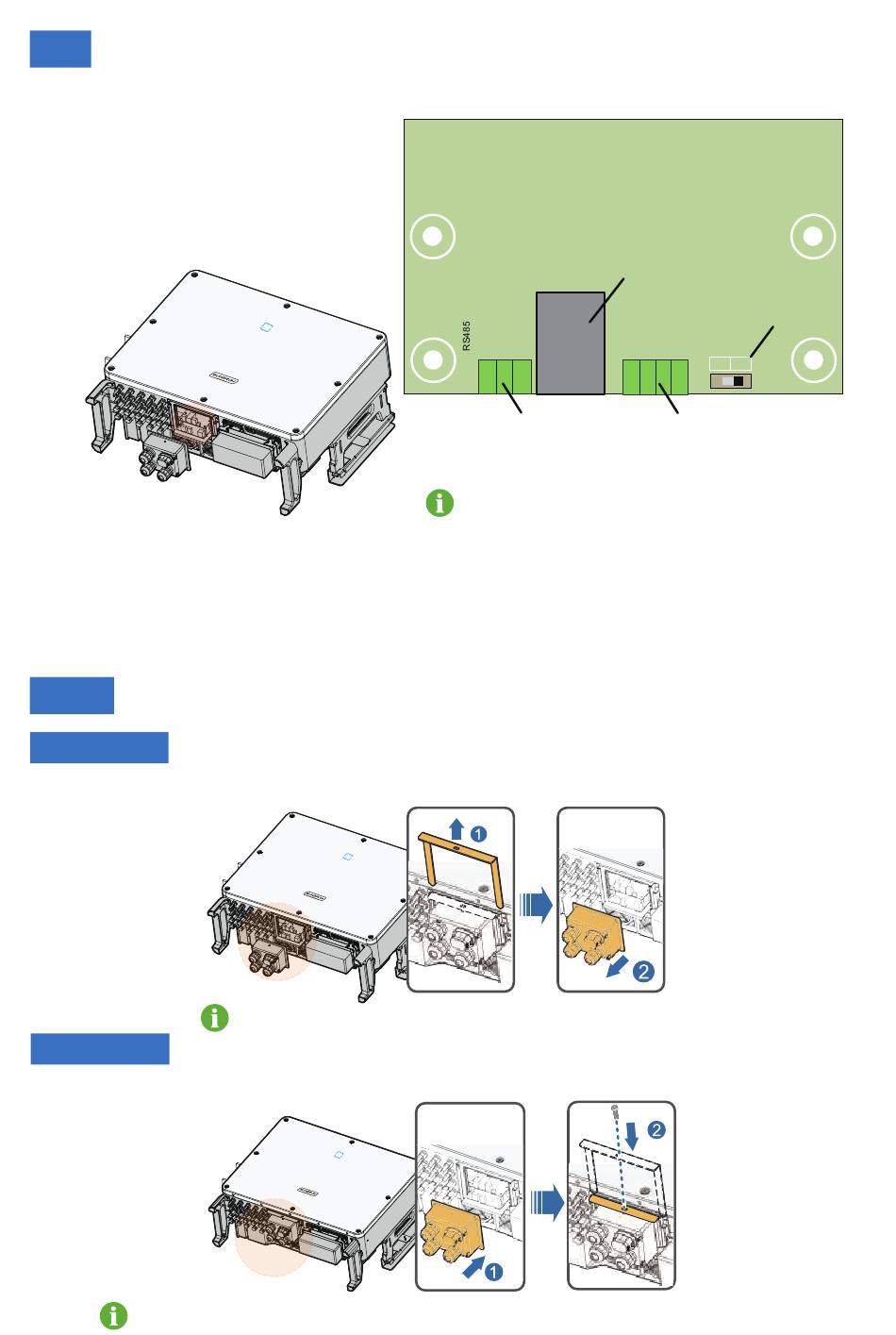

Branchement destiné aux communications RS485
M(poevmfvs!ftu!gpvsoj!bwfd!uspjt!joufsgbdft!ef!dpnnvojdbujpo!ST596!fu!vo!joufssvqufvs!EJQ/
L'onduleur est fourni avec trois interfaces de communication RS485 et un interrupteur DIP.
Les trois interfaces peuvent être branchées à un appareil d'acquisition de données (Logger) de manière à échanger des
données avec un PC ou d'autres appareils de surveillance. En présence de plusieurs onduleurs, tous les onduleurs peuvent
être branchés en guirlande en utilisant le bornier RS485-1 et la borne RJ45. Une résistance de 120 Ω peut être branchée
en parallèle entre les broches RS485-1 A/B en configurant l'interrupteur DIP.
4.6.2
Boîtier de jonction de communication
Sfusbju
Sortez la broche et retirez le boîtier de jonction.
Jotubmmbujpo
Remontez le boîtier de jonction et appuyez fermement dessus, insérez la goupille et fixez le boîtier
de jonction avec les 25 vis M4 fournies.
·Pendant l'installation, appuyez suffisamment fort sur le boîtier de jonction pour garantir que la broche est bien insérée.
·Ne frappez jamais la goupille avec un objet lourd, comme un marteau. Autrement, celle-ci pourrait devenir inutilisable.
La goupille amovible est un accessoire indispensable lors de la fixation du boîtier de jonction.
Rangez-la de manière adéquate et veillez à ne pas perdre ou déformer celle-ci.
Interface RS485-1 (RJ45)
RS485
A2
B2
A1 A1 B1 B1
Interface RS485-2
L'interface du bornier RS485-1 et l'interface RJ45 assurent la même fonction,
elles se connectent juste de manière différente.
Interrupteur Dip
120ohm
ON
OFF
SW1
Interface RS485-1 (bornier)
