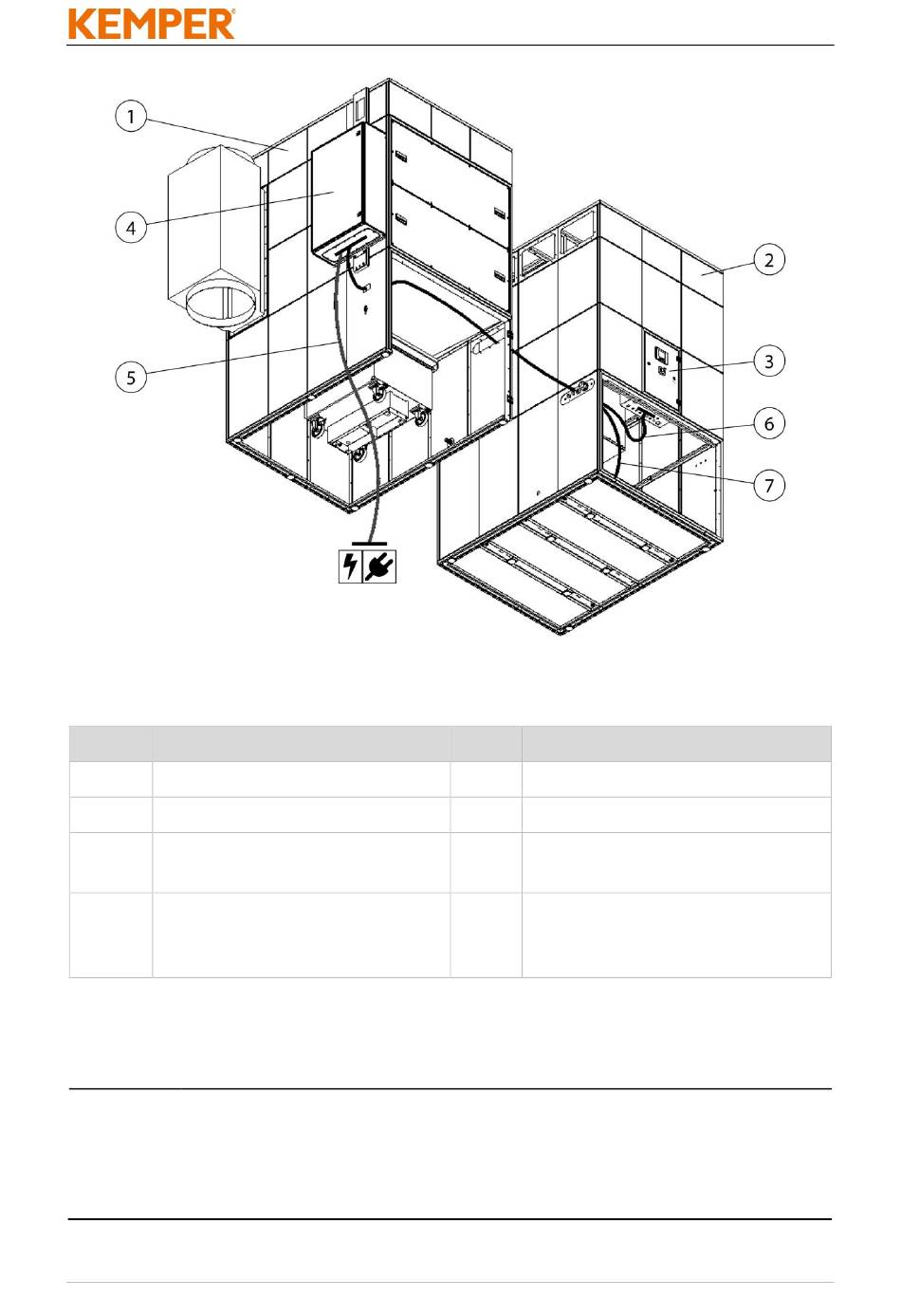

Fig. 243: Esempio: Posa dei cavi regolazione della potenza di aspirazione
Pos. Denominazione
1 Gruppo filtro
2 Gruppo ventilatore
3 Quadro elettrico parte
ventilatore
4 Quadro elettrico
regolazione della potenza di
aspirazione
AVVISO
Collegamento regolazione della potenza di aspirazione
I cavi di collegamento sono predisposti e si trovano, arrotolati, nel gruppo
ventilatore o pendono dal lato del pannello di collegamento della parte
del ventilatore.
1502783-02
Pos.
5
6
7
Tab. 196: Posizioni sul prodotto
- 447 -
Denominazione
Cavo di alimentazione
Cavo di controllo (3x)
Cavo del motore
IT
