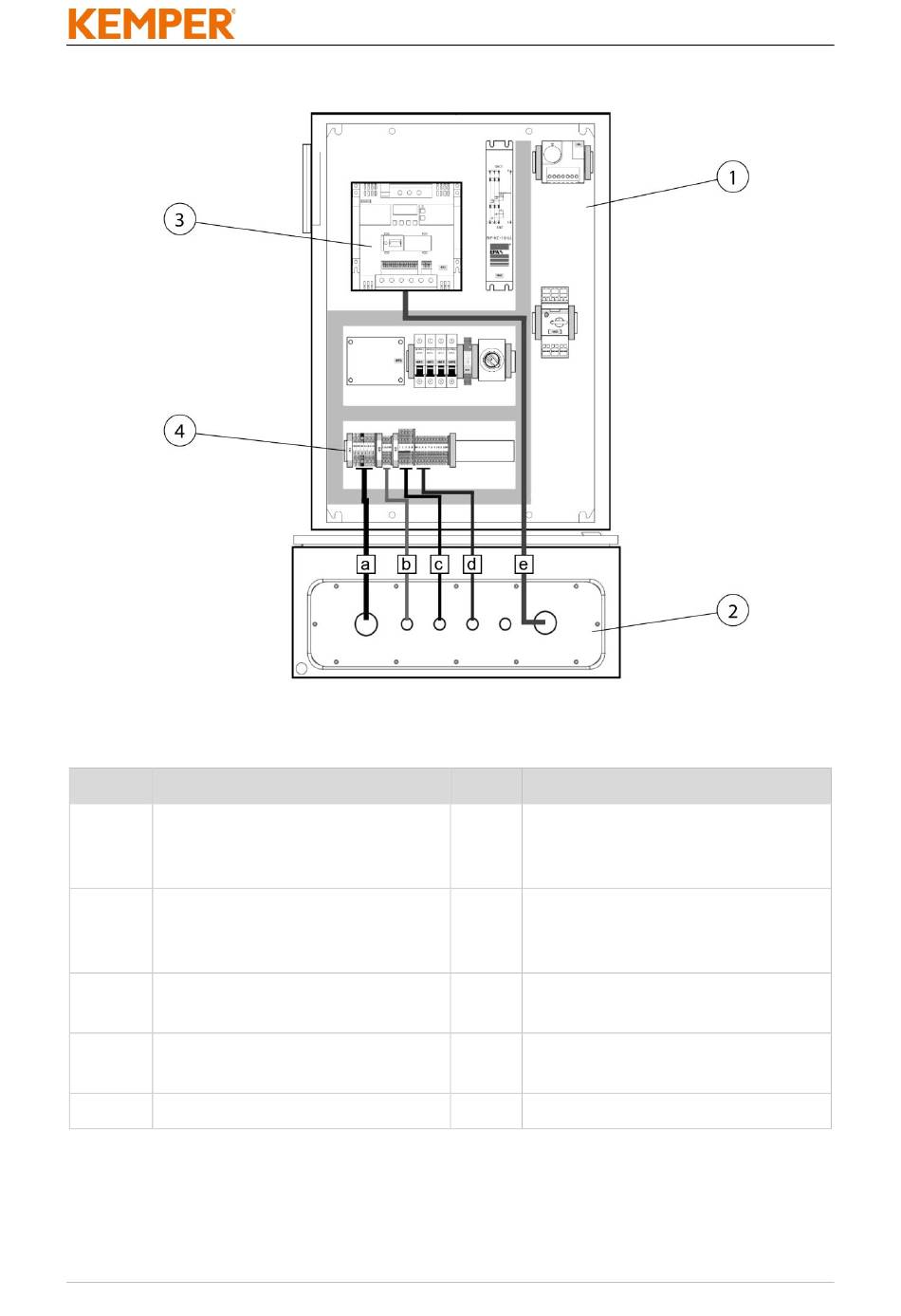

Fig. 16 : armoire de commande régulation de la puissance d'aspiration
Pos.
Désignation
1
Armoire de commande
régulation de la puissance
d'aspiration
2
Passe-câble face inférieure
de la régulation de la
puissance d'aspiration
3
Convertisseur de fréquence
– Moteur du ventilateur
4
Panneau de raccordement
Tabl. 13 : positions régulation de la puissance d'aspiration
Procéder comme suit au raccordement des câbles :
1502783-02
Pos.
Désignation du câble
a
Câble de raccordement au
réseau électrique
b
Câble d'alimentation
électrique produit
c
Câble du capteur
d
Câble de commande,
marche / arrêt / panne
e
Câble moteur
