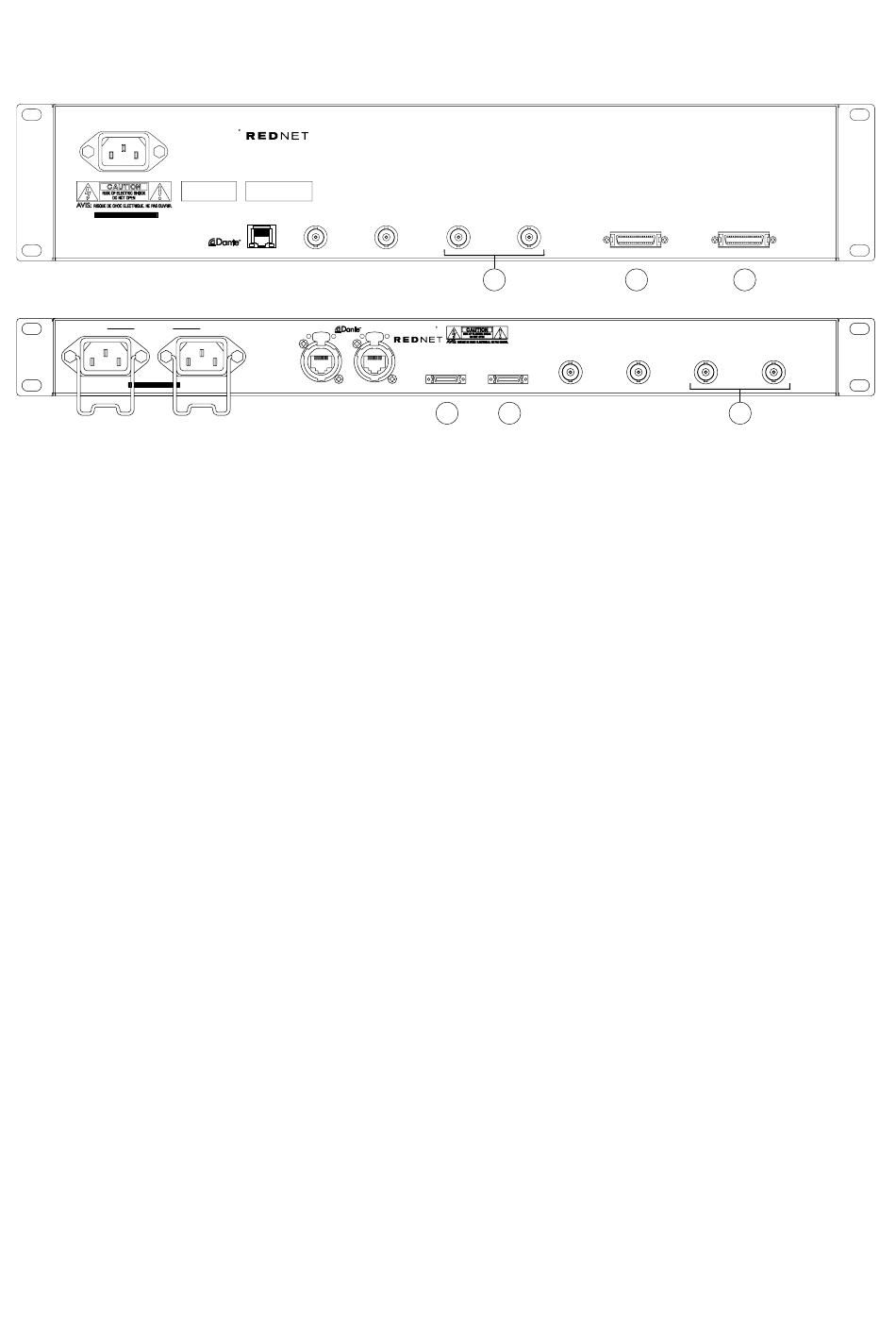

5.
Entrée/sortie Loop Sync
Ces prises BNC permettent à une RedNet 5/HD32R de faire partie de la chaîne de
synchronisation quand des unités Pro Tools I/O standard font également partie du système.
Voir page 18 pour plus de détails sur les connexions Loop Sync.
6.
Pro Tools Primary
Connecteur DigiLink [mini DigiLink] ; utilisez un câble d'entrée/sortie Pro Tools standard
pour raccorder ce connecteur à un port de la carte PCIe Pro Tools|HD/HDX.
Utilisez si nécessaire le câble adaptateur DigiLink vers mini DigiLink fourni.
7.
Pro Tools Expansion
Se connecte à une seconde interface Pro Tools|HD I/O lorsque l'unité fonctionne en mode
d'extension (Expansion). Dans ce mode, la RedNet 5/HD32R fournit 16 canaux d'entrée/sortie
(16 entrées/16 sorties) au lieu de 32.
Voir page 22 pour le brochage des connecteurs.
