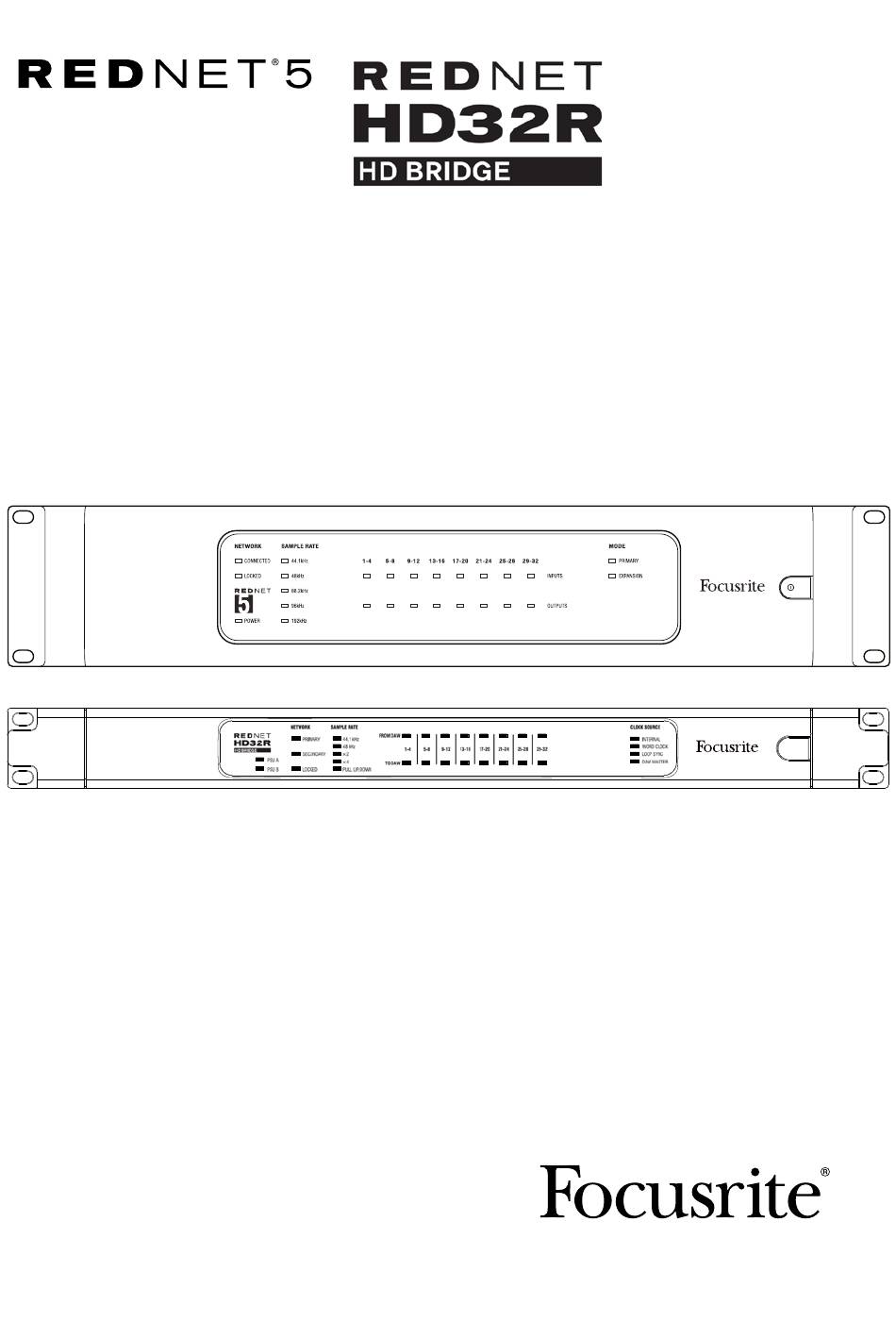

- Page 1 Mode d’emploi www.focusrite.com FFFA001312-06...
-
Page 2: Table Des Matières
Fréquence d'échantillonnage ............16 Utilisation de la RedNet 5 avec d'autres interfaces Pro Tools|HD ......16 Réglage de la source d'horloge . - Page 3 Garantie et service après-vente RedNet Focusrite ........
-
Page 4: À Propos De Ce Mode D'emploi
À propos de ce mode d'emploi Ce mode d'emploi est commun aux deux interfaces RedNet 5 et RedNet HD32R HD Bridge. Il fournit des informations sur l'installation de chaque unité et sur la façon de connecter chacune à votre système. -
Page 5: Introduction
(32 entrées/32 sorties (16x16 à 192kHz)) et les deux prennent en charge une grande diversité de cartes Pro Tools|HDX et HD. Six modules RedNet 5/HD32R peuvent être utilisés avec un système Pro Tools|HDX et trois avec un système Pro Tools|HD, permettant pour chacun de bénéficier du nombre maximal de canaux. -
Page 6: Guide D'installation
• EXPANSION – Ce mode doit être sélectionné depuis RedNet Control lorsque le port « Expansion » de la face arrière est utilisé. La RedNet 5 apparaît alors à Pro Tools comme une seule interface à 16 canaux. Ce mode doit également être utilisé quand la RedNet 5... -
Page 7: Connexions Et Fonctionnalités De La Rednet Hd32R
Connexions et fonctionnalités de la RedNet HD32R Face avant Interrupteur d’alimentation secteur Voyants d'alimentation : • PSU A – S'allume lorsque le courant est reçu en entrée et que toutes les sorties CC sont présentes. • PSU B – S'allume lorsque le courant est reçu en entrée et que toutes les sorties CC sont présentes. -
Page 8: Faces Arrière
6 standard pour le raccordement à un commutateur Ethernet local en vue de connecter la RedNet 5/HD32R au réseau RedNet. À côté de chaque prise réseau se trouvent des LED qui s'allument pour signaler la validité de la connexion réseau et l'activité sur le réseau. Voir page 22 pour le brochage des connecteurs. - Page 9 THIS EQUIPMENT MUST BE EARTHED BY THE POWER CORD Entrée/sortie Loop Sync Ces prises BNC permettent à une RedNet 5/HD32R de faire partie de la chaîne de synchronisation quand des unités Pro Tools I/O standard font également partie du système.
-
Page 10: Connexion De L'alimentation
Connexion de l'alimentation Crochets de maintien de câble d'alimentation IEC Ces informations ne concernent que la RedNet HD32R. La RedNet HD32R est livrée avec deux crochets de maintien pour câble d'alimentation IEC. Ceux-ci empêchent toute déconnexion accidentelle d'un cordon d'alimentation en cours d'utilisation. Lors de l'installation de l'unité, les crochets de maintien doivent être montés sur les prises d'entrée d'alimentation de la face arrière. -
Page 11: Caractéristiques Physiques - Rednet 5
Les dimensions de la RedNet 5 sont données dans le schéma ci-dessus. La RedNet 5 nécessite 2U d'espace vertical et au moins 300 mm de profondeur dans le rack, pour le passage des câbles. La RedNet 5 pèse 4,61 kg et pour les installations en environnement fixe (par ex. -
Page 12: Caractéristiques Physiques - Rednet Hd32R
Caractéristiques physiques – RedNet HD32R 263 mm 465,0 mm 31,8 mm Les dimensions de la RedNet HD32R sont données dans le schéma ci-dessus. La RedNet HD32R nécessite 1U d'espace vertical et au moins 350 mm de profondeur dans le rack, pour le passage des câbles. La RedNet HD32R pèse 3,9 kg et pour les installations en environnement fixe (par ex. -
Page 13: Fonctionnement De La Rednet 5/Hd32R
RedNet Control. *Il est important de ne pas interrompre la procédure de mise à jour du firmware en éteignant la RedNet 5/ HD32R ou l'ordinateur sur lequel fonctionne RedNet Control ou encore en déconnectant l'un ou l'autre du réseau. -
Page 14: Interfaçage Avec Pro Tools
Les unités RedNet 5/HD32R se connectent à un système Pro Tools|HD/HDX au moyen de câbles DigiLink/mini DigiLink standard (non fournis). Les unités RedNet 5 et HD32R apportent 32 entrées et 32 sorties, à comparer aux 16 entrées et 16 sorties fournies par les interfaces audio Pro Tools|HD I/O. Cela signifie que chaque RedNet 5/HD32R apparaît au système Pro Tools comme deux unités d'entrée/sortie à... -
Page 15: Multiples Unités D'entrée/Sortie
LOOP SYNC LOOP SYNC PRIMARY PRIMARY EXPANSION EXPANSION Câbles mini DigiLink Les unités RedNet 5 peuvent se connecter de la même façon sauf qu'elles nécessitent l'utilisation d'adaptateurs mini DigiLink vers DigiLink. WORD CLOCK LOOP SYNC PRIMARY EXPANSION WORD CLOCK LOOP SYNC... -
Page 16: Configuration De Pro Tools
[mini DigiLink] de la carte Pro Tools|HD ou HDX et sera utilisée en mode Primary (fonctionnement de la totalité des 32 canaux). Toutefois, s'il n'y a pas de port libre disponible, la RedNet 5/HD32R peut être utilisée en mode Expansion. Ce mode réduit à 16 le nombre de canaux disponibles dans la RedNet 5/HD32R et permet la connexion d'une interface Pro Tools|HD 16 canaux existante à... -
Page 17: Réglage De La Source D'horloge
Note : pour plus de clarté, seuls les réseaux non redondants sont représentés. Situation 1 – Système Pro Tools simple avec uniquement des RedNet 5/HD32R Dans cette configuration, une ou plusieurs unités RedNet 5/HD32R sont les seules interfaces audio du système Pro Tools. - Page 18 Les interfaces audio Pro Tools|HD I/O peuvent être utilisées comme entrées/sorties audio sur le même système Pro Tools que des RedNet 5/HD32R. Choisissez celle des interfaces audio que vous souhaitez avoir comme source d'horloge – cela peut être une RedNet 5/HD32R ou une interface audio Pro Tools.
- Page 19 Dans ce système, une autre interface RedNet du réseau RedNet fournit l'horloge de référence (c'est- à-dire une autre unité qu'une RedNet 5 ou HD32R). Par exemple, cette situation pourrait se produire s'il existe également une unité RedNet 3 ou RedNet D16 verrouillant son horloge sur une entrée audio ou une entrée word clock.
-
Page 20: Autres Composants Du Système Rednet
RedNet Control reflétera l'état des unités RedNet présentes dans le système, en affichant une image représentant chaque unité matérielle. L’illustration ci-dessus montre un RedNet 5 fonctionnant en mode primaire 32 canaux avec un signal présent sur chaque canal. Il a une connexion réseau verrouillée, il ne fonctionne pas avec une horloge externe ou comme maître réseau. -
Page 21: Id (Identification)
Expansion Mode (mode d'extension) – Cochez/décochez cette option Lorsque cette option est activée, la RedNet 5/HD32R apparaît à Pro Tools comme une seule interface à 16 entrées/16 sorties. Cela permet à une autre interface audio Pro Tools|HD I/O d'être connectée au port EXPANSION (voir page 16). -
Page 22: Annexe
Ethernet (Dante) Orange Blanc + Vert Bleu Blanc + Bleu Vert Blanc + Marron Marron Interface Pro Tools – RedNet 5 Type de connecteur : prise DigiLink Application : PRIMARY, EXPANSION Interface Pro Tools – RedNet HD32R Type de connecteur : prise mini DigiLink Application :... -
Page 23: Performances Et Caractéristiques Techniques
LED orange. Indique que l'unité est configurée pour fonctionner sur un domaine Dante Pull Up/Down pull up/down. RedNet 5 : 16 LED tricolores, 8 voyants d'entrée/8 voyants de sortie. S'allument en vert à Voyants de signal -42 dB FS, en orange à -6 dB FS, en rouge à 0 dB FS. -
Page 24: Dimensions
Modes réseau [HD32R uniquement] Redondant Permet de connecter l'unité à deux réseaux indépendants. Connecte les deux ports au commutateur réseau intégré, permettant la connexion de Commuté périphériques en chaîne. Dimensions Hauteur 88 mm [44,5 mm] Rack 2 [1] U Largeur 482,6 mm Profondeur 247,5 mm [263 mm] Poids Poids... -
Page 25: Garantie Et Service Après-Vente Rednet Focusrite
Si cette garantie est fournie par Focusrite, les obligations au titre de la garantie sont remplies par le distributeur responsable pour le pays dans lequel vous avez acheté le produit.
