• Utilisez des joints en chlorure de vinyle dur disponibles dans le commerce (diamètre nominal: 20) lor-
sque vous raccordez directement des conduites en chlorure de vinyle dur (diamètre nominal: 20) aux
tuyaux d'écoulement fixés à l'unité interne, comme les tuyaux scellés. (Reportez-vous à la Fig. 17)
Prolongement du tuyau d'écoulement
Tuyau d'écoulement
de l'unité interne
2) 3) Conduite isolante
(fournie sur place)
Fig. 16
2. Fixez tous les tuyaux de sorte que l'écoulement soit régulier.
• Après avoir raccordé toutes les conduites, vérifiez l'écoulement en
ouvrant le panneau avant, en retirant le filtre à air, en versant un
peu d'eau dans le récipient de recueil de l'eau, et assurez-vous
que l'eau s'écoule régulièrement du tuyau.
(Reportez-vous à la Fig. 18)
[ ATTENTION ]
Raccordements des conduites de drainage
• Ne raccordez pas directement les conduites de drainage aux conduites
d'écoulement des eaux sales qui sentent l'ammoniaque. L'ammoniaque
des conduites d'écoulement des eaux sales pourrait entrer dans l'unité
interne via les conduites de drainage et corroder l'échangeur de
chaleur.
7. TRAVAUX DE CÂBLAGE ÉLECTRIQUE
• Toutes les pièces, matériaux et travaux électriques procurées localement doivent être conformes aux
codes locaux.
• N'utiliser que des câbles en cuivre.
• Pour les travaux de câblage électrique, se référer également au "FICHE TECHNIQUE DU CÂBLAGE" joint
au corps de l'unité.
• Pour les détails concernant le branchement de la télécommande, reportez-vous au manuel d'installation
fournie avec la télécommande.
• Tous les travaux de câblage doivent être exécutés par un électricien agréé.
• Un disjoncteur capable de mettre l'alimentation du système entier hors circuit doit être installé.
• Se référer au manuel d'installation joint à l'unité extérieure pour la taille du câble électrique d'alimentation
raccordé à l'unité extérieure, la capacité du disjoncteur et de l'interrupteur et les instructions de câblage.
• Veillez à mettre le climatiseur à la terre.
• Ne connectez le fil de terre ni aux conduites de gaz, ni à la tuyauterie, ni aux paratonnerres, ni aux fils de
terre du téléphone.
• Conduites de gaz: des explosions ou des incendies pourraient se produire en cas de fuites de gaz.
• Tuyauterie: pas d'effet terre en cas d'utilisation de conduites en vinyle dur.
• Fils de terre du téléphone ou paratonnerres: le potentiel électrique de la terre pourrait dangereusement
augmenter en cas d'orages.
Français
Ruban isolant
Tuyau d'écoulement
fixé à l'unité interne
Joint en chlorure de vinyle dur disponible
dans le commerce (diamètre nominal: 20)
Tuyaux en chlorure de vinyle dur
(diamètre nominal: 20)

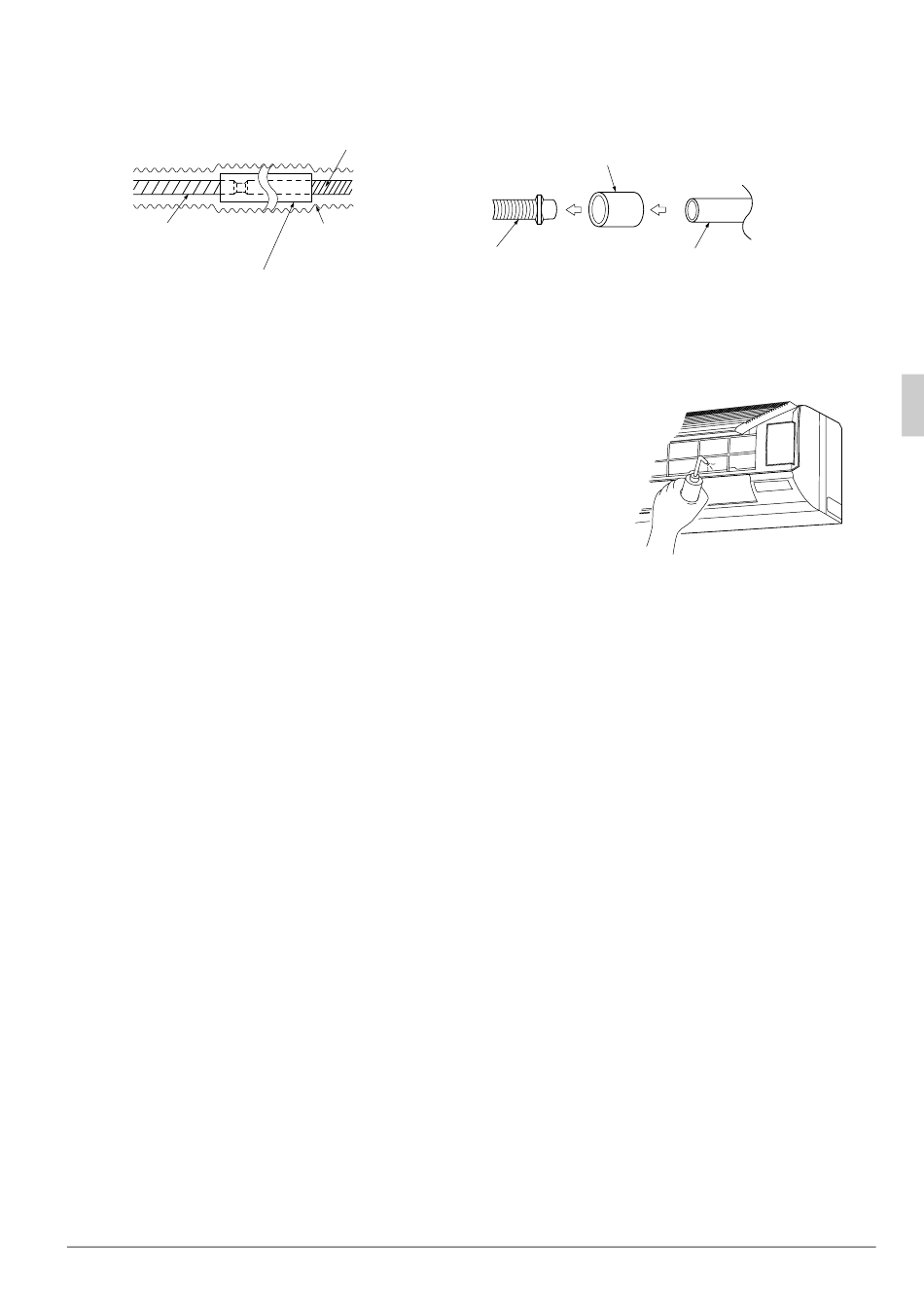

Fig. 17
Fig. 18
11
