8.2.6 Pour se connecter à un système HA (contrôleur à distance filaire, contrôleur à distance
centralisé, adaptateur filaire, etc.)

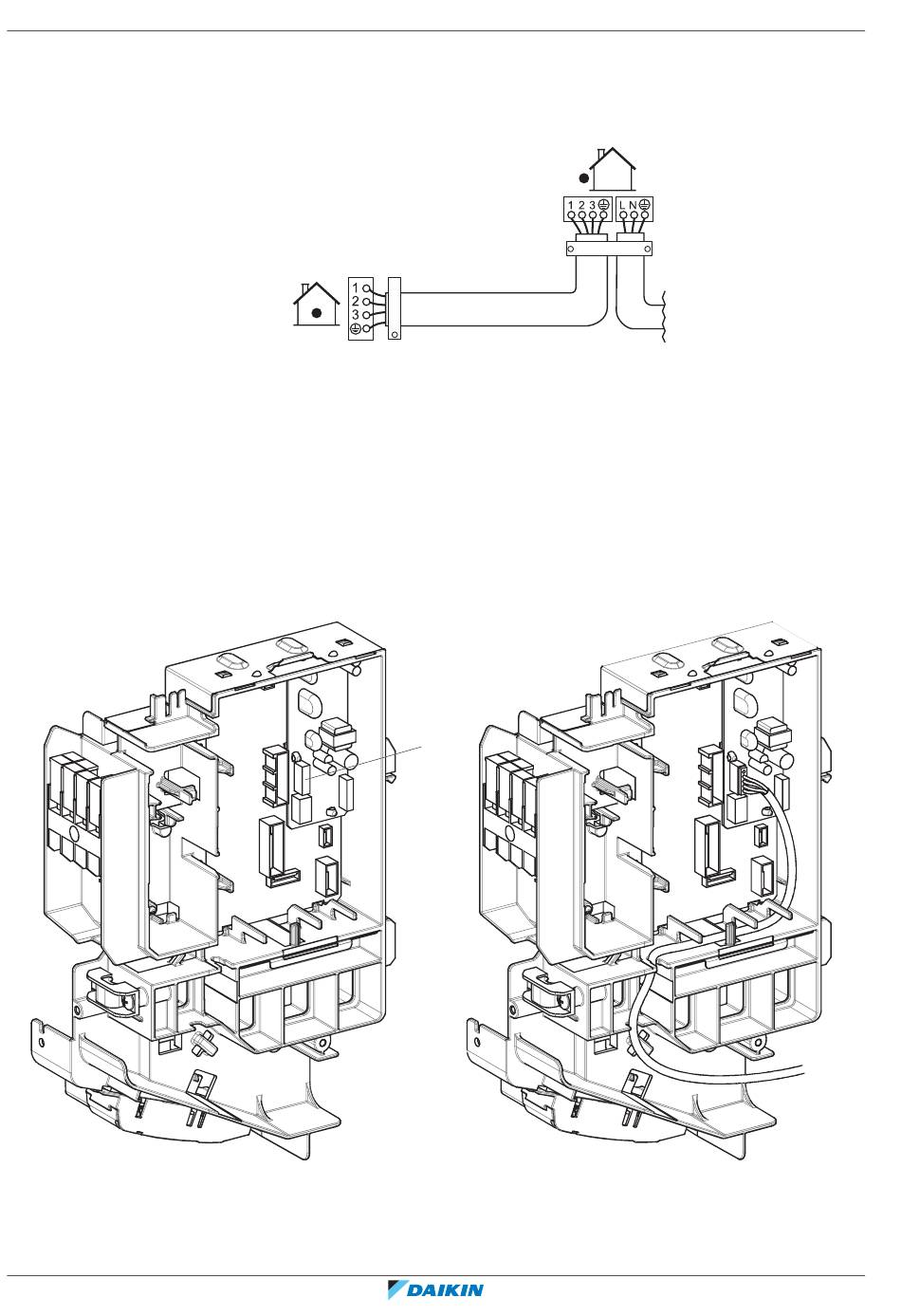

a Connecteur HA (S21)
Guide de référence installateur
44
9 Tirez les câbles pour vérifier qu'ils sont correctement fixés, puis maintenez-les
avec un dispositif de retenue des câbles.
10 Placez les câbles de manière à ce que le couvercle d'entretien se place
correctement, puis fermez le couvercle d'entretien.
1 Retirez le couvercle du câblage électrique de la plaque métallique.
2 Fixez l'adaptateur d'interface du contrôleur à distance filaire (en option) sur le
PCB principal comme indiqué dans le manuel en option.
3 Attachez le câble de connexion au connecteur S21 et tirez le faisceau de fils
comme illustré.
4 Replacez le couvercle du câblage électrique tel qu'il était, et tirez le faisceau
autour, comme illustré.
a
FTXP20~35N5V1B9 + ATXP20~35N5V1B9
Climatiseurs système Split
4P751614-1 – 2023.08
