Voir page 4: COMMANDES ET CONNECTEURS

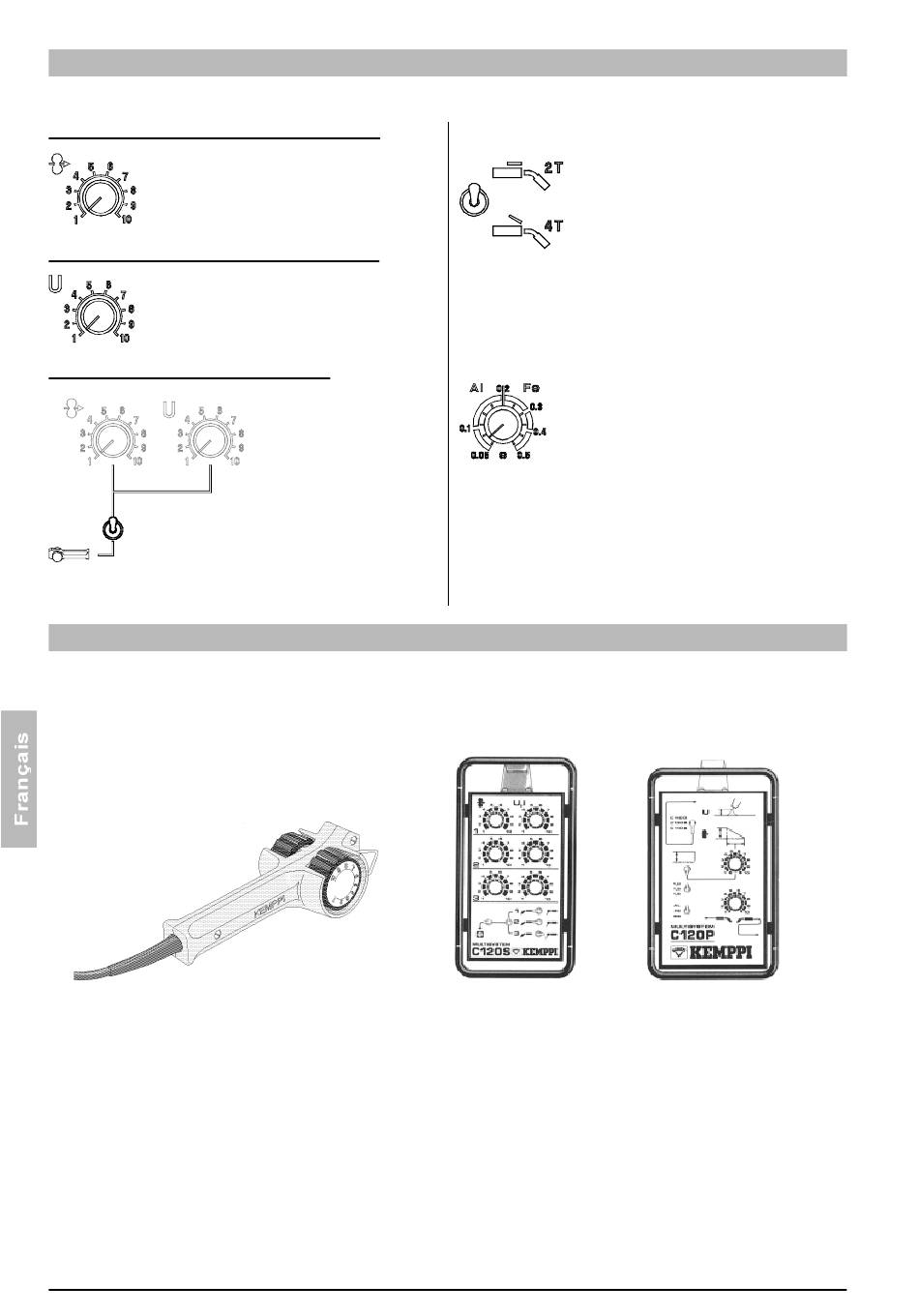

Réglage local de la vitesse de dévidage
Réglage sans palier de la vitesse de dévi-
dage de 0 à 18 m/min. Le potentiomètre
possède des graduations de 1 à 10.
Réglage local de la tension de soudage
Réglage sans palier de la tension de la
source. Le potentiomètre possède des
graduations de 1 à 10.
Sélection du mode de commande
A l’aide de l’interrupteur si le réglage de
la vitesse de dévidage et de la tension
est effectué sur les potentiomètres de
réglage du FU 11 ou à partir de la com-
mande à distance qui est raccordée à la
machine.
Le panneau frontal du dévidoir FU 11 possède un connecteur auquel vous pouvez raccorder les commandes à
distance du Multisystème; celles-ci ont été conçues pour le soudage MIG et comportent un réglage sans palier de
la vitesse de dévidage et de la tension. Si vous utilisez la commande à distance, positionnez l’interrupteur comman-
de locale / commande à distance sur la position commande à distance.
C 110D (référence 6185421)
Commande à distance pour soudage MIG/MAG avec réglages de la vitesse de dévidage et de la tension (graduations
1 à 10).
C 120S (référence 6185427)
Commande à distance avec laquelle vous pouvez programmer les différents paramètres de soudage pour le sou-
dage MIG/MAG ou MMA. Les paramètres sont sélectionnés à partir de l’interrupteur de la C 120S.
REMARQUE ! En soudage MMA, la torche MIG et le fil sont toujours sous tension.
C 120P (référence 6185426)
S’utilise uniquement avec les sources PS 5000 et PSS 5000.
La C 120P est une commande à distance pour soudage MIG-pulsé avec laquelle on peut modifier l’équipement
PS / PSS 5000 en équipement MIG-pulsé. L’utilisation et le fonctionnement de la C 120P sont expliqués dans son
manuel d’utilisation.
40
/ 1923590 / 9907
Commandes - Réglages
(local / à distance)
Commandes à distance
C 110D
Sélecteur du mode de soudage
Soudage 2-temps
1. Gâchette appuyée: début du soudage
2. Gâchette relâchée: arrêt du soudage
Soudage 4-temps
1. Gâchette appuyée: débit gaz
2. Gâchette relâchée: début du soudage
3. Gâchette appuyée: arrêt du soudage
4. Gâchette relâchée: le gaz s’arrête
après le temps de retard d’arc
Réglage de la durée du retard d´arc
La durée du retard d’arc est réglée entre
0,05 et 0,5 s.
Vous devez régler les durées du retard
d’arc selon les fils utilisés. Par exemple,
si vous passez du soudage acier au sou-
dage aluminium la durée du retard d’arc diffère. La du-
rée du retard d’arc est réglée de telle manière que le fil
ne colle pas sur la tôle ou brûle à l’extrémité du tube-
contact à l’arrêt du soudage.
C 120S
C 120P
