6. Collegare il cavo di allacciamento alla rete da 5 poli
nell'alloggiamento della scheda comando al raccordo
X200.
7. Togliere il ponte da 2 poli sul raccordo X210, .
8. Collegare il cavo di allacciamento alla rete a 3 poli al
raccordo X211.
9. Fissare i cavi di collegamento alla rete elettrica con i
morsetti fermacavo.
6.8 Collegamento del cavo eBUS
Condizione: Tubazioni del refrigerante con il cavo eBUS
▶

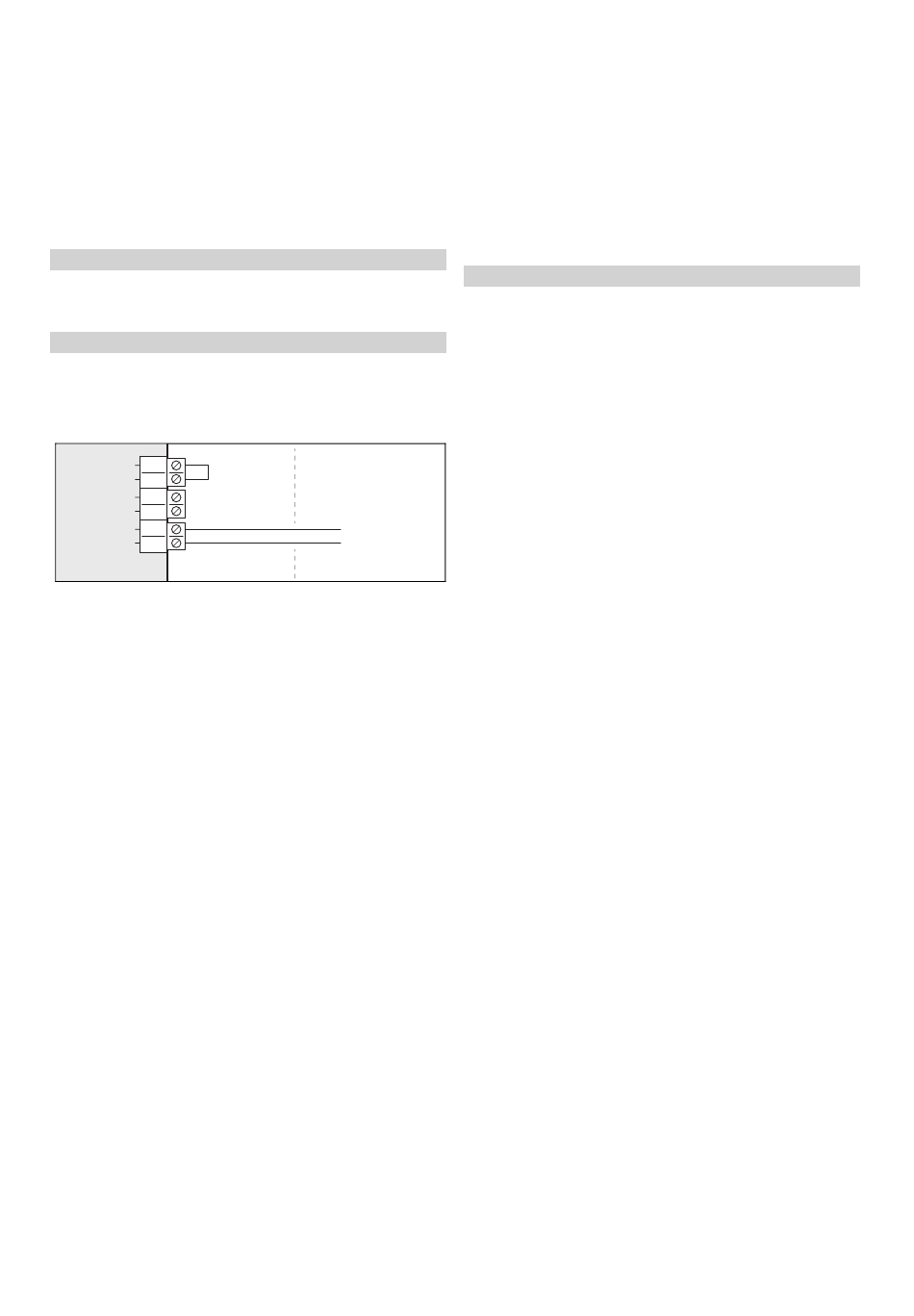

Collegare il cavo eBUS con l'attacco X206, BUS.
▶
Fissare il cavo eBUS con il morsetto fermacavo.
Condizione: Cavo eBUS separato
▶
Utilizzare un cavo eBUS a 2 poli con una sezione tra-
sversale del filo di 0,75 mm².
▶
Far passare il cavo eBUS dall'edificio attraverso il pas-
sante a parete in direzione del prodotto.
6
S20
5
4
X206
S21
3
2
BUS
1
▶
Collegare il cavo eBUS con l'attacco X206, BUS.
▶
Fissare il cavo eBUS con il morsetto fermacavo.
6.9 Collegare gli accessori
▶
Rispettare lo schema di collegamento in appendice.
6.10 Chiusura della scatola della scheda
comando
1. Fissare la copertura abbassandola nel fermo.
2. Fissare la copertura con due viti sul bordo inferiore.
6.11 Sigillatura del passante a parete
▶
Sigillare il passante a parete con un adeguato sigillante.
7

Messa in servizio

7.1 Controllo prima dell'inserimento
▶
Controllare se tutti i collegamenti idraulici sono stati effet-
tuati correttamente.
▶
Controllare se tutti i collegamenti elettrici sono stati effet-
tuati correttamente.
▶
Controllare se è installato un dispositivo di sezionamento
elettrico.
▶
Controllare, se prescritto per il luogo di installazione, se
è installato un interruttore di sicurezza per correnti di
guasto.
▶
Leggere a fondo le istruzioni per l'uso.
▶
Accertarsi che dall'installazione fino all'attivazione del
prodotto, siano trascorsi almeno 30 minuti.
0020264946_04 GeniaAir Split Istruzioni per l'installazione e la manutenzione
7.2
▶
Disinserire nell'edificio il sezionatore (interruttore automa-
tico) collegato con il prodotto.
7.3
▶
Seguire la descrizione (→ Istruzioni per l'installazione
dell'unità interna, messa in funzione).
7.4
Validità: Centralina dell'impianto presente
1. Seguire la descrizione (→ Istruzioni per l'installazione
dell'unità interna, messa in funzione).
2. Seguire la descrizione (→ Istruzioni per l'installazione
della centralina dell'impianto, Messa in funzione).
8

Regolazione dell'impianto

8.1
▶
Utilizzare la tabella panoramica Livello di comando per il
-
eBUS tecnico qualificato (→ Istruzioni di installazione dell'unità
+
interna, Appendice).
9

Consegna all'utente

9.1
▶
Spiegare all'utente il funzionamento.
▶
Informare l'utente in particolar modo su tutte le indica-
zioni per la sicurezza che questi deve rispettare.
▶
Informare l'utente sulla necessità di una manutenzione a
intervalli regolari.
10 Soluzione dei problemi
10.1
In caso di errore appare un codice d'errore sul display della
centralina dell'unità interna.
▶
Utilizzare la tabella Messaggi d'errore (→ Istruzioni per
l'installazione dell'unità interna, Appendice).
10.2
▶
Utilizzare la tabella Eliminazione di anomalie (→ Istruzioni
per l'installazione dell'unità interna, Appendice).
Messa in servizio 7
Accensione del prodotto
Esecuzione delle impostazioni sulla
centralina dell'unità interna
Impostazioni sulla centralina dell'impianto
Adattamento delle impostazioni sulla
centralina dell'unità interna
Informare l'utente
Messaggi d'errore
Altre anomalie
