Vue d'ensemble

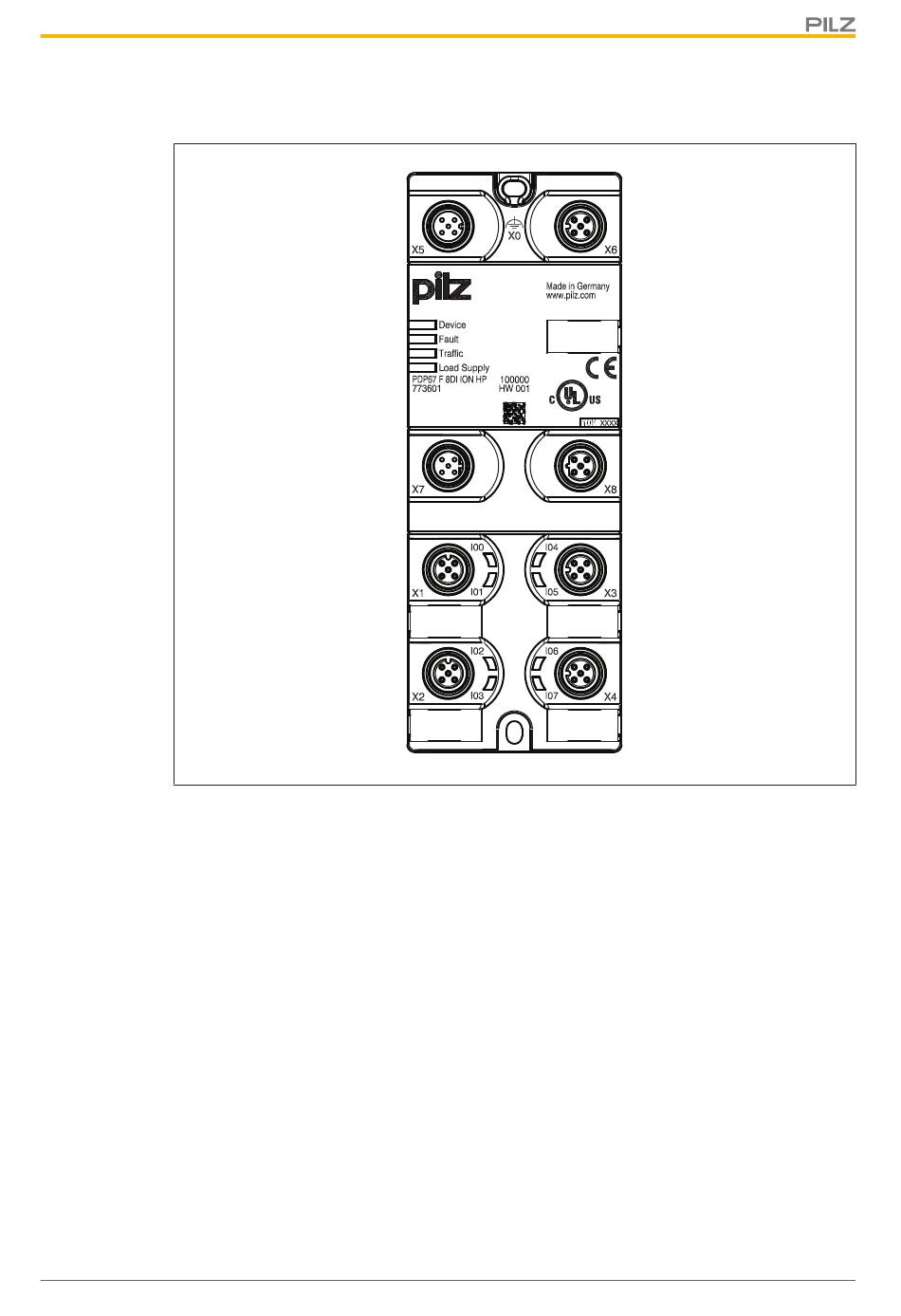

2.2 Vue de face
Légende :
}
X1 à X4 :
entrées
}
X5 :
interface avec le système de commande ou avec l'emplacement X6 du module précé-
dent
}
X6 :
interface avec l'emplacement X5 du module suivant
}
X7 :
interface avec l'alimentation en 24 V ou avec X8 du module précédent
} X8 :
interface avec l'alimentation en 24 V ou avec X7 du module suivant
} LEDs :
–
–
–
–
Manuel d'utilisation PDP67 F 8DI ION HP
1002225-FR-05
Device
Fault
Traffic
Load Supply
