Montage
5
Montage
5.1
Indications générales relatives au montage
Le produit doit être installé sur une surface plane afin d'éviter les tensions dans le boîtier
lors du vissage. Les distances de montage dépendent uniquement des connecteurs utilisés
et des rayons de courbure des câbles.
Les connecteurs non affectés doivent être refermés à l'aide de bouchons.
Procédez comme suit pour le montage :
}
Sur la surface de montage, percez 2 trous taraudés M4.
}
Fixez le produit sur la platine de montage à l'aide de deux vis de fixation.
}
Si les câbles sont blindés, raccordez la mise à la terre à la vis de fixation supérieure
X0.
5.1.1

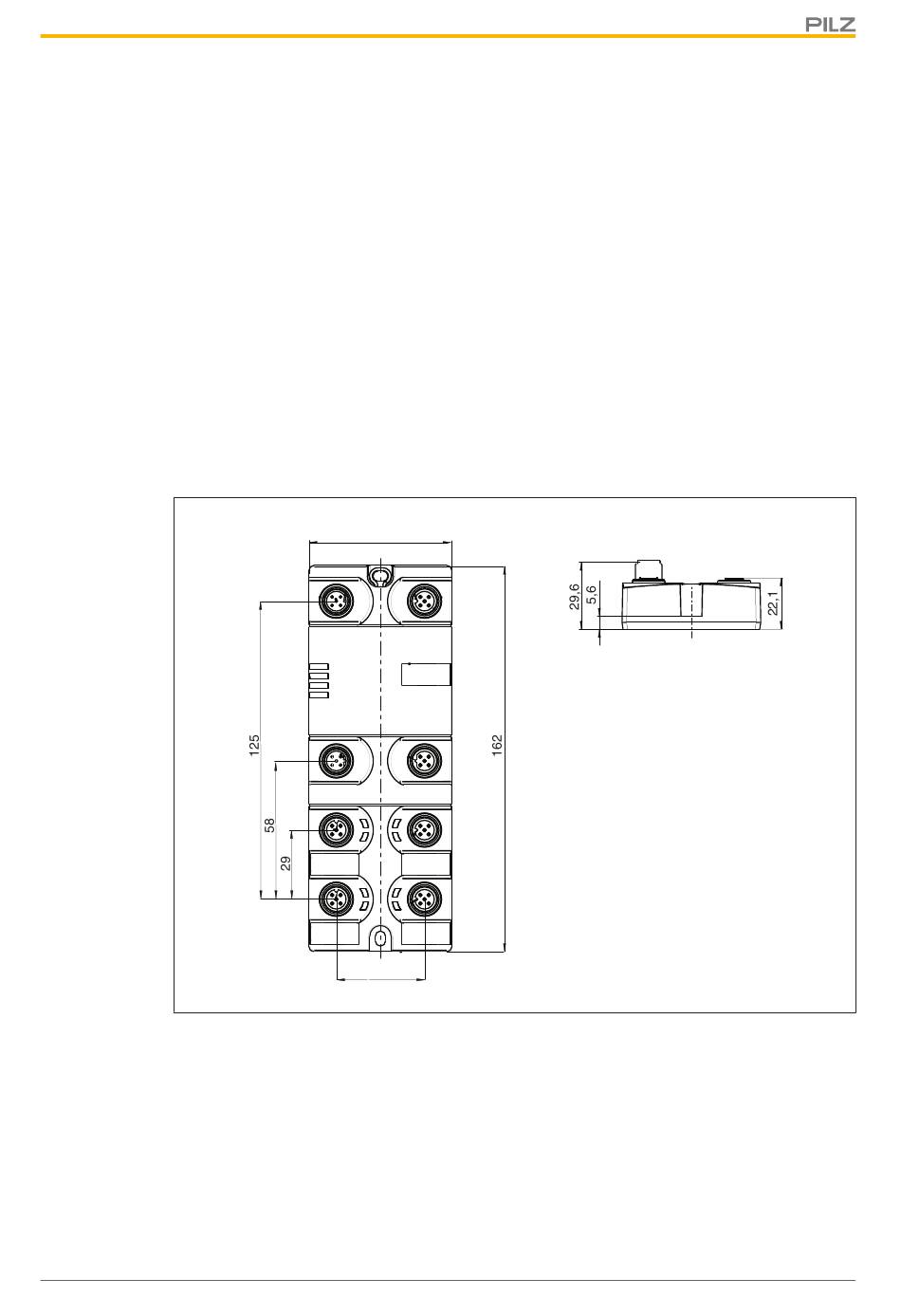

Dimensions

Manuel d'utilisation PDP67 F 8DI ION HP
1002225-FR-05
60
37
10
