Câblage
7.2

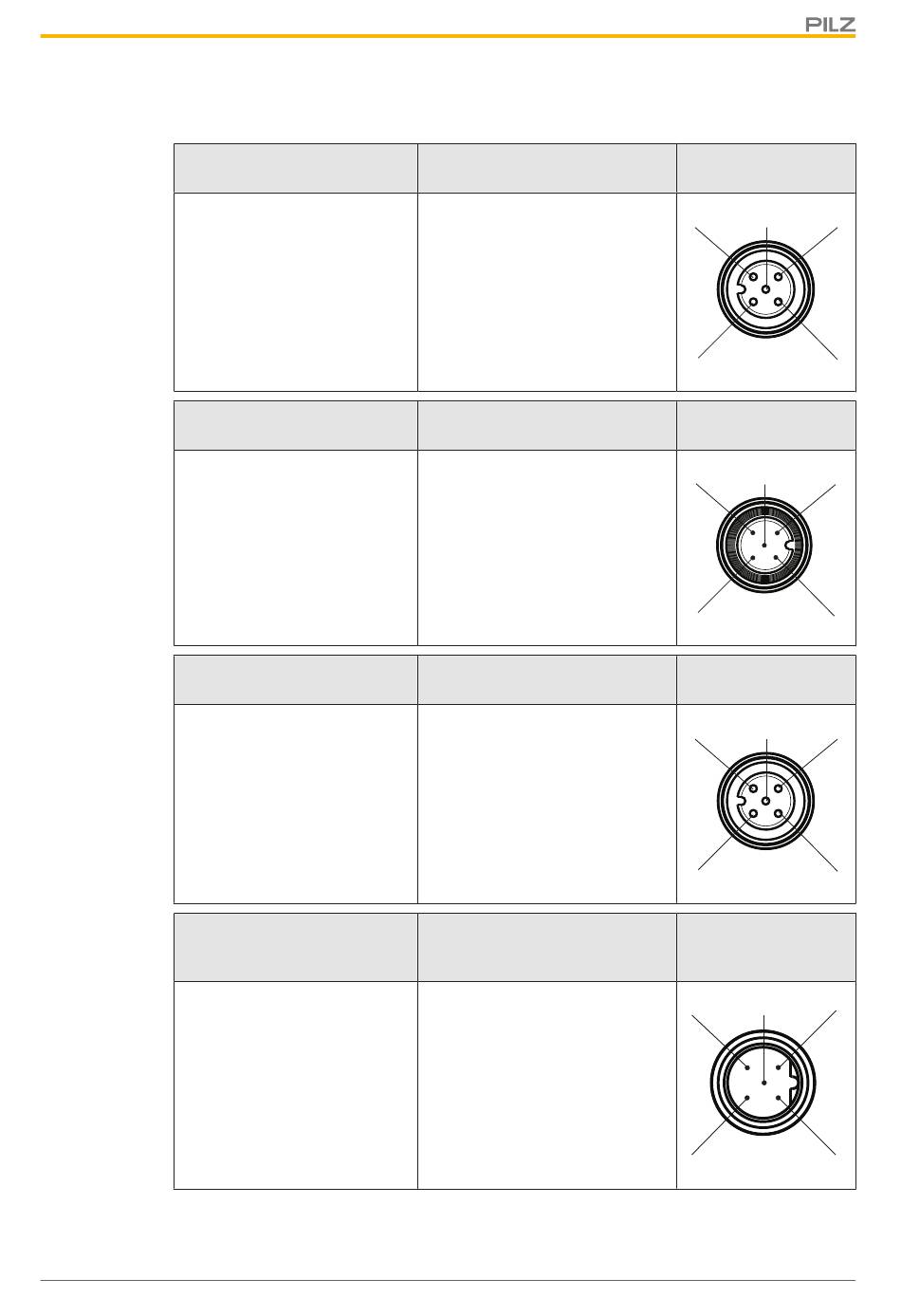

Affectation des connecteurs
Entrées / sorties
X1 bis X4
Connecteur femelle M12 à 5
broches
codé A
Interface avec le module de
liaison : X5
Connecteur mâle M12 à 5
broches
codé A
Interface avec le prochain
module décentralisé : X6
Connecteur femelle M12 à 5
broches
codé A
Interface vers l'alimentation
24 V ou vers le module dé-
centralisé précédent : X7
Connecteur mâle M12 à 5
broches
codé B
Manuel d'utilisation PDP67 F 8DI ION HP
1002225-FR-05
Affectation
1 : sortie impulsionnelle x / 24 V
DC / sortie standard
2 : entrée X
3 : 0 V
4 : entrée X + 1
5 : sortie impulsionnelle X + 1 /
24 V DC / sortie standard
Affectation
1 : VCC
2 : CAN-
3 : GND
4 : CAN+
5 : Shield
Affectation
1 : VCC
2 : CAN-
3 : GND
4 : CAN+
5 : Shield
Affectation
1 : + 24 V DC
2 : + 24 V DC
3 : 0 V
4 : 0 V
5 : n.a.
2
5
3
1
4
5
2
3
4
1
2
5
3
1
4
5
2
3
1
4
15
