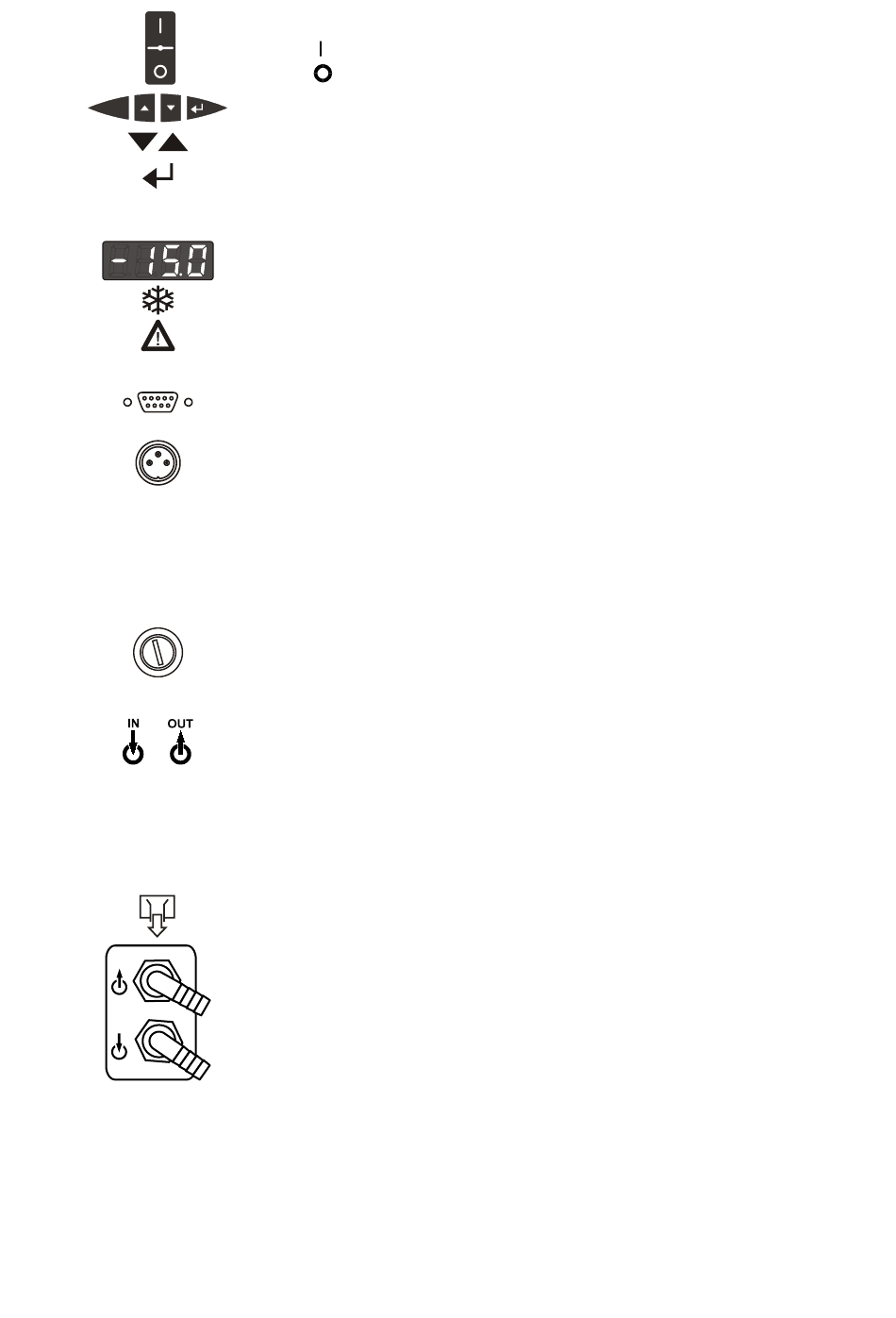

Interrupteur, éclairé (protégés contre les éclaboussures)
en marche
arrêt
Clavier (protégés contre les éclaboussures)
Poussoirs éditeur (Valeurs plus/moins)
Poussoir Enter Mémoriser une valeur/paramètre, Mise en route
Indication
LED DISPLAY
°C
Lampe de contrôle: Refroidissement
Lampe de contrôle: Alarme
Clapet de protection pour orifice de remplissage
Prise SUB-D9:
Prise: Sortie pour alarme externe
Manomètre de pression de pompe
Niveau de remplissage
Robinet de vidange
Grille d'aération, amovible
Fusibles secteur:
Cable d'alimentation avec prise
Raccord de pompe: sortie, M16x1
Raccord de pompe: entrée, M16x1
FL/FLW1201 M16x1
FL/FLW1203 G ¾" ext.
FL/FLW1703 G ¾" ext.
Soupape: régulation de pression
Branchement pour le trop-plein
Seulement pour les modèles à refroidissement par eau type FLW:
IN
Entrée eau courante
OUT
Raccords = G ¾ "
Tuyaux PVC 12 mm dia. int.
Roulettes, à l'arrière
Clapet de protection pour le dépôt du mode d'emploi
affichage de la température
Interface RS232
Commande par ordinateur
16 A (apparail 230 V)
20 A (apparail 115 V)
Sortie eau courante
