7 Çalıştırılması
7.1 Kumanda elemanlarının açıklaması
Montaj ve kullanma kılavuzu Wilo-Stratos MAXO/-D/-Z
Çalıştırılması
3.5
1
1.1
2
4

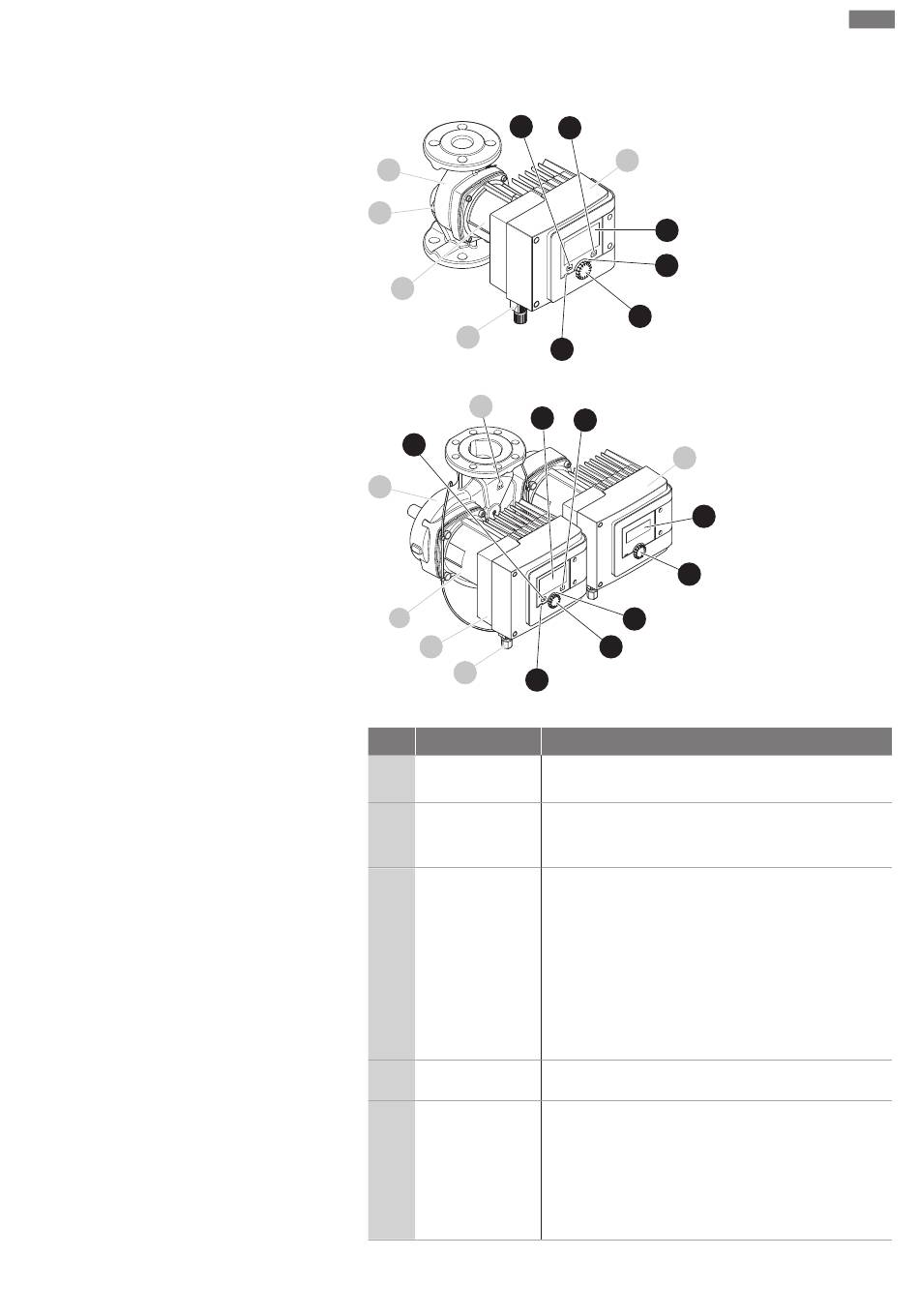

Fig. 35: Kumanda elemanları (tekli pompa)
1.1
3.1
3.5
1
2
3
4
3.3
Fig. 36: Kumanda elemanları (ikiz pompa)
Poz. Tanım
Grafik ekran
3.1
Yeşil LED gösterge
3.2
Mavi LED gösterge
3.3
Kumanda düğmesi
3.4
Geri tuşu
3.5
3.6
3
3.1
3.2
3.4
3.3
3.6
5
5.1
5.2
3.2
3.4
Açıklama
Pompanın ayarları ve durumu hakkında bilgi verir.
Pompanın ayarlanması için açıklamalı kullanıcı arayüzü.
LED yanıyor: Pompa gerilim ile besleniyor ve çalışmaya
hazır.
Uyarı ve hata yok.
LED yanıyor: Pompa, harici bir arayüz üzerinden
etkileniyor, örn.:
• Bluetooth ile uzaktan kumanda
• Analog giriş AI 1 veya AI 2 üzerinden hedef değer
spesifikasyonları
• Dijital giriş DI 1, DI 2 veya bus iletişimi üzerinden bina
otomasyonu müdahalesi
Mavi LED, kısa çift yanıp sönmeyle, devam etmekte olan
bir ikiz pompa iletişiminin sinyalini verir.
Döndürerek ve basarak menüde navigasyon ve
düzenleme.
Menüde navigasyon:
• önceki menü düzeyine geri döner (1 x kısa basın)
• önceki ayara geri döner (1 x kısa basın)
• ana menüye geri döner (1x uzunca basın, > 2 saniye)
Bağlam tuşu ile birlikte basıldığında tuş kilidini açar veya
kapatır. > 5 saniye.
