Section 5
Protection d'impédance
214
X
STCNDZ
IEC05000197 V1 FR

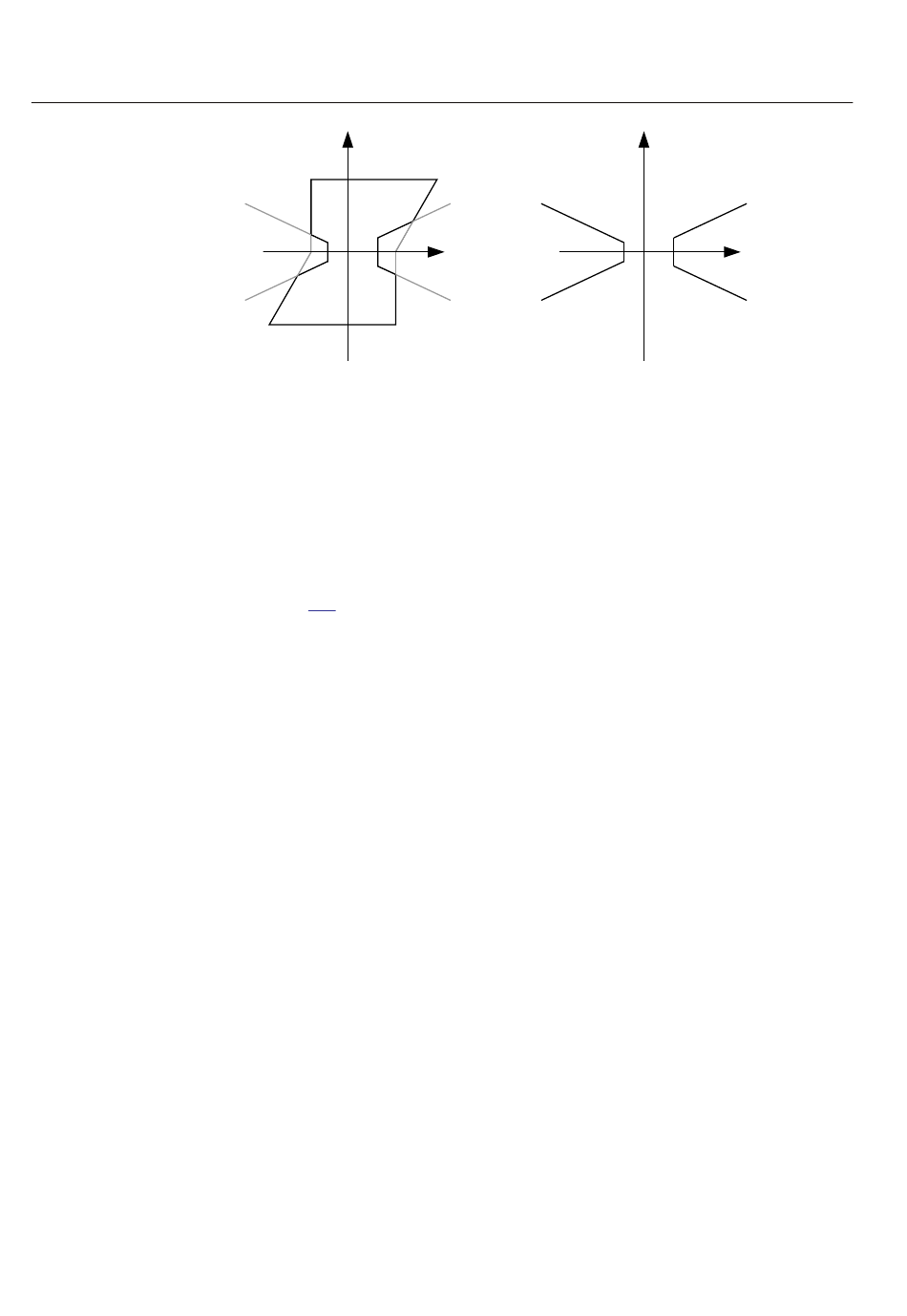

Figure 101: Différence entre les caractéristiques de fonctionnement selon le
mode de fonctionnement choisi lorsque l'empiètement de charge
est activé
Lorsque la « sélection de phase » est définie pour fonctionner avec une zone de
mesure de distance, la caractéristique de fonctionnement peut ressembler à celle de
la figure 102. La figure montre une zone de mesure de distance fonctionnant dans
le sens direct. La zone de fonctionnement est délimitée par un trait noir plus épais.
