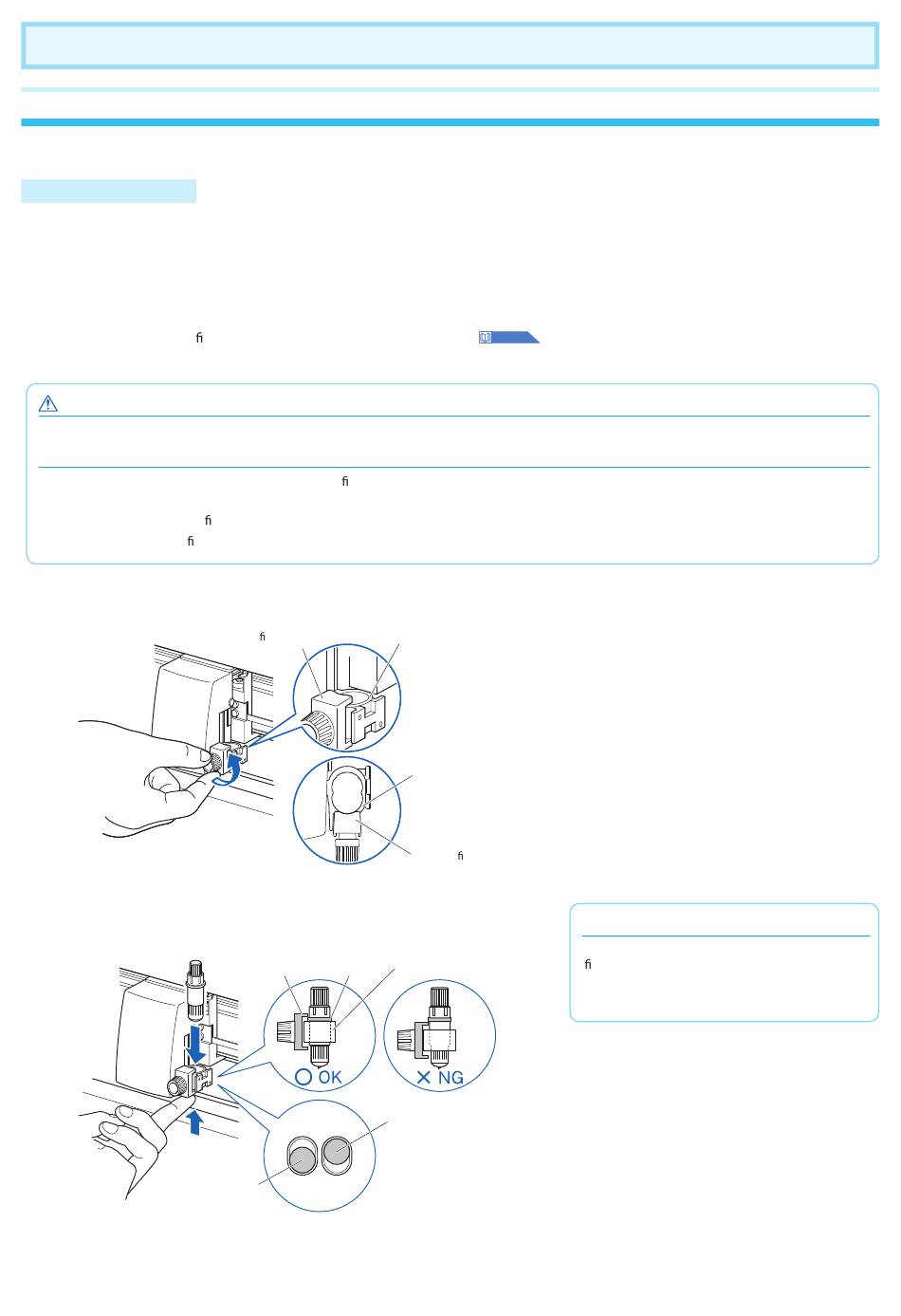

1. Mise en place de l'outil
Mise en place de l'outil (porte-lame, stylo) sur le plotter.
Fixation d'un outil
Notez les points suivants, lors du montage de l'outil dans le porte-outil.
•
Poussez l'outil à fond dans le support jusqu'à ce que la butée soit en contact avec la partie supérieure du support,
puis serrez fermement la vis.
•
Pour éviter les blessures, éviter absolument de toucher l'outil immédiatement après que le traceur de découpe soit sous tension
ou lorsque l'outil est en mouvement.
Pour plus de détails sur la xation de l'outil, consultez "Fixation de l'outil»
à titre d'exemple, l'explication ci-desssous est donnée pour un porte-lame.
ATTENTION
Lorsque vous appuyez sur le porte-lame avec vos doigts, la pointe de la lame peut dépasser. Veillez à ne pas vous couper les doigts.
Supplément
•
Pour la découpe mi-chair et le tracé avec un stylo, xez-le en position «Porte-outil 1» (à l'arrière), et pour la découpe pleine chair (perforation),
positionnez-le en «Porte-outil 2» (à l'avant).
•
Découper pleine chair signi e que la matière sera découpée complètement.
•
Découper mi-chair signi e que seule la partie supérieure de la matière sera découpée, laissant intact le support (liner).
1
Dévisser la vis du support porte-lame.
2
Tout en maintenant vers le haut le support porte-outil, poussez le porte-lame
jusqu'à ce que celui-ci soit en butée avec la partie supérieure du suport.
Porte-outil 2
(A l'avant: découpe
pleine chair)
Mise en route du traceur de découpe.
Patte de xation
vue dessus.
patte pour maintenir
le porte-lame
Butée
dans le manuel utilisateur CE6000
P.2-4
Support porte-lame
Support porte-lame
Patte de xation
Support porte-outil
Porte-outil 1
(A l'arrière: découpe mi-chair/tracé)
9
Supplément
Pour la découpe mi-chair et le tracé avec un stylo,
xez-le en position «Porte-outil 1» (à l'arrière), et
pour la découpe pleine chair (perforation),
positionnez-le en «Porte-outil 2» (à l'avant).
