Collegamento Del Cavo Di Alimentazione - Yamaha Rx-397 Mode D'emploi

Collegamento del cavo di
alimentazione
Collegare il cavo di alimentazione ad una presa di corrente
alternata solo dopo che tutti i collegamenti sono stati
completati.

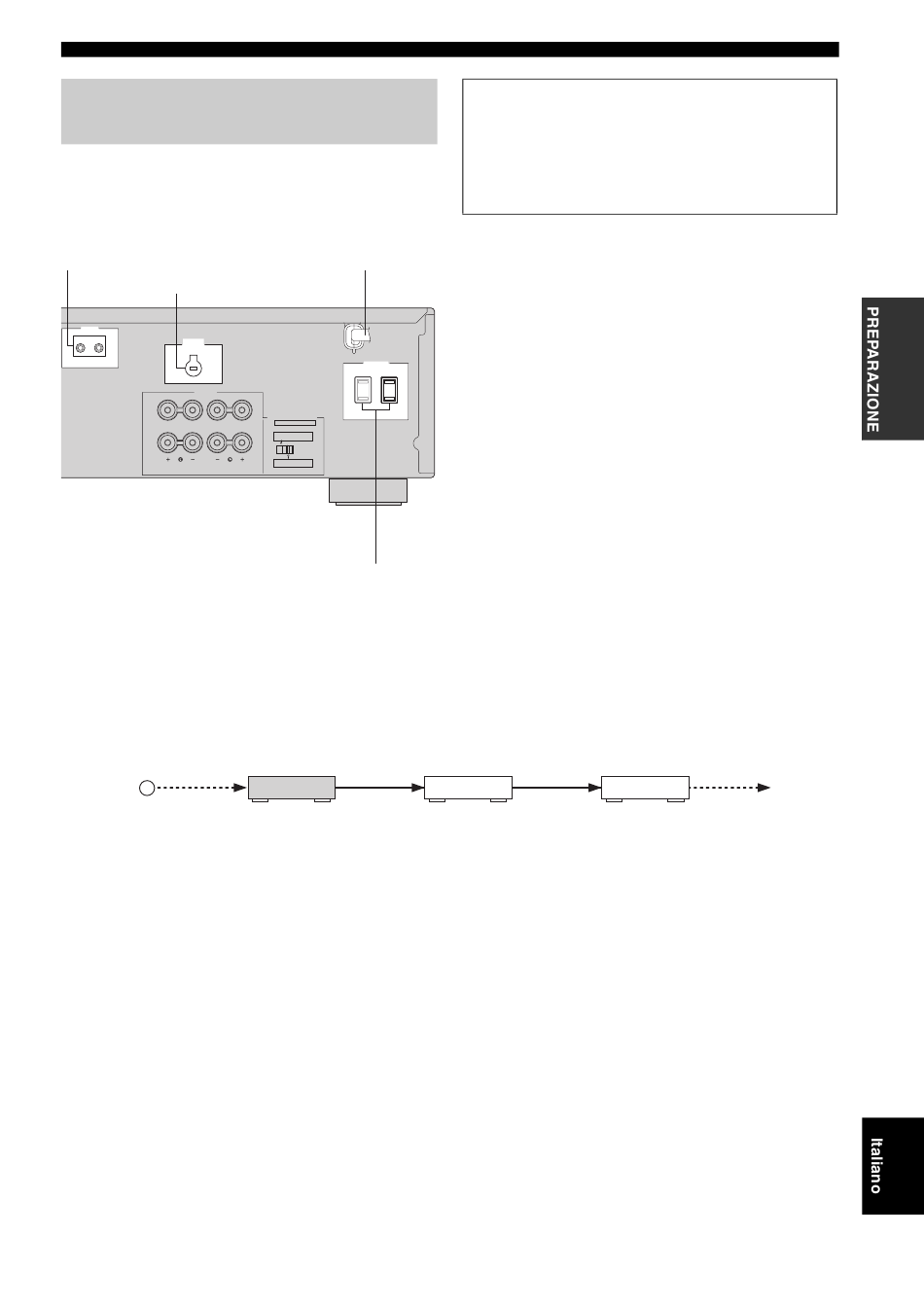

Prese REMOTE
VOLTAGE SELECTOR
REMOTE
IN OUT
VOLTAGE
SELECTOR
SPEAKERS
CLASS 2 WIRING
A
B
(Modello generale)
■ Prese REMOTE
Alcuni modelli YAMAHA sono in grado di collegarsi
direttamente alla presa REMOTE del pannello posteriore di
quest'unità. Se si possiedono questi prodotti, potreste non aver
bisogno di un trasmettitore di raggi infrarossi. Potete collegare
nel modo che segue fino a sei componenti YAMAHA.
REMOTE
IN
Ricevitore di raggi
infrarossi
Cavo di alimentazione
a corrente alternata
AC OUTLETS
SWITCHED
IMPEDANCE SELECTOR
SET BEFORE POWER ON
A OR B: 4ΩMIN. /SPEAKER
A + B: 8ΩMIN. /SPEAKER
A OR B: 8ΩMIN. /SPEAKER
A + B:16ΩMIN. /SPEAKER
AC OUTLET(S)
REMOTE
IN
OUT
Quest'unità
Alimentazione della memoria
Il circuito di alimentazione di emergenza della
memoria previene la perdita dei dati che contiene.
Tuttavia, i dati in memoria vengono perduti se il cavo
di alimentazione rimane scollegato per più di una
settimana.
■ AC OUTLET(S) (SWITCHED)
Modello per l'Australia ......................................... 1 uscita
Altri modelli ........................................................... 2 uscite
Usare queste uscite di corrente per alimentare altri
componenti attraverso quest'unità. Le prese AC
OUTLET(S) erogano corrente a un qualsiasi componente
collegato solo quando quest'unità è accesa. Per
informazioni sulla potenza massima erogabile (consumo
totale dei componenti), consultare "DATI TECNICI" a
pagina 33.
■ VOLTAGE SELECTOR
(Solo modelli per l'Asia e generale)
Il selettore VOLTAGE SELECTOR del pannello
posteriore di quest'unità deve essere impostato sulla
tensione di rete della propria zona di residenza PRIMA di
collegare il cavo di alimentazione ad una presa di corrente
alternata.
I voltaggi permissibili sono i seguenti:
Modello per l'Asia ........ C.a. da 220/230–240 V, 50/60 Hz
Modello generale
......................... C.a. da 110/120/220/230–240 V, 50/60 Hz
REMOTE
IN
OUT
Componente
YAMAHA
COLLEGAMENTI
REMOTE
OUT
Componente
YAMAHA
13
