COMANDI E LORO FUNZIONE

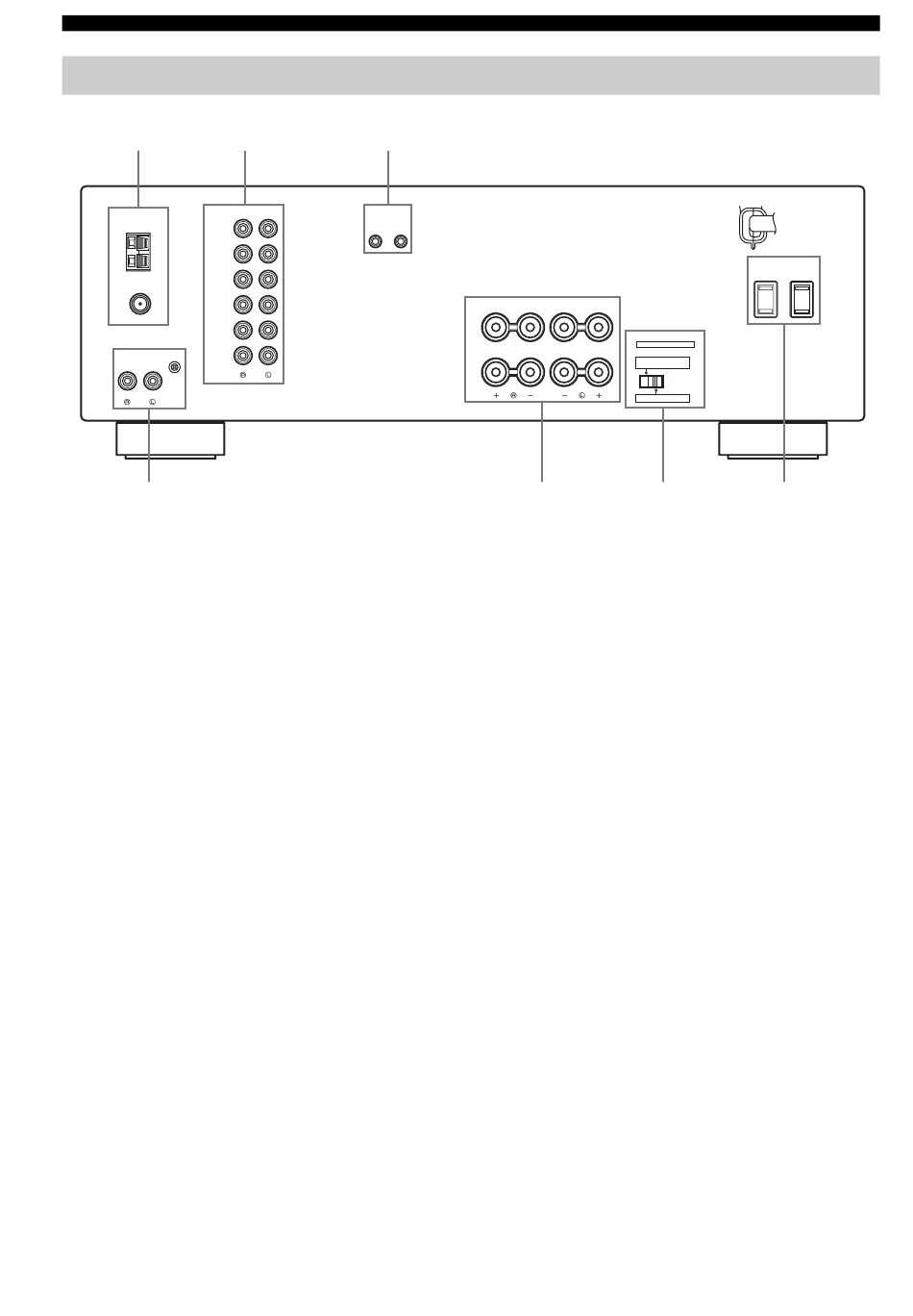

Pannello posteriore

1
TUNER
CD/DVD
GND
AUX
AM
ANT
IN
(PLAY)
MD
75Ω
FM
OUT
UNBAL.
ANT (REC)
IN
(PLAY)
TAPE
OUT
AUDIO GND
(REC)
PHONO
4
1 Terminali per antenna
Collegare le antenne FM ed AM.
Vedere 11 per informazioni sui collegamenti.
2 Prese AUDIO
Collegare i componenti audio.
Vedere 9 per informazioni sui collegamenti.
3 Prese REMOTE
Queste prese sono usate per ricevere o emettere segnali di

telecomando.

Vedere 13 per informazioni sui collegamenti.
4 Prese PHONO e terminale GND
Collegare ad un giradischi.
Vedere 9 per informazioni sui collegamenti.
5 Terminali SPEAKERS
Collegare a diffusori.
Vedi pagina 10 per informazioni sui collegamenti.
6 Interruttore IMPEDANCE SELECTOR
Cambia l'impostazione dell'impedenza.
Vedi pagina 10 per dettagli.
7 AC OUTLET(S) (SWITCHED)
Da usare per alimentare altri componenti audio.
Vedi pagina 13 per dettagli.

■ Solo modelli per l'Asia e generale

VOLTAGE SELECTOR
Vedi pagina 13 per dettagli.
6
2 3
AUDIO REMOTE
IN OUT
SPEAKERS
CLASS 2 WIRING
A
IMPEDANCE SELECTOR
SET BEFORE POWER ON
SELECTEUR D'IMPEDANCE
A OR B: 4ΩMIN. /SPEAKER
B
A OR B: 8ΩMIN. /SPEAKER
5
(Modelli per U.S.A. e Canada)
AC OUTLETS
SWITCHED
A + B: 8ΩMIN. /SPEAKER
6 7
