N.B.
Si la garde spécifiée du levier de frein a pu être ob-
tenue comme décrit ci-dessus, sauter les étapes
3-7.
3. Faire glisser le cache en caoutchouc vers l'ar-
rière.

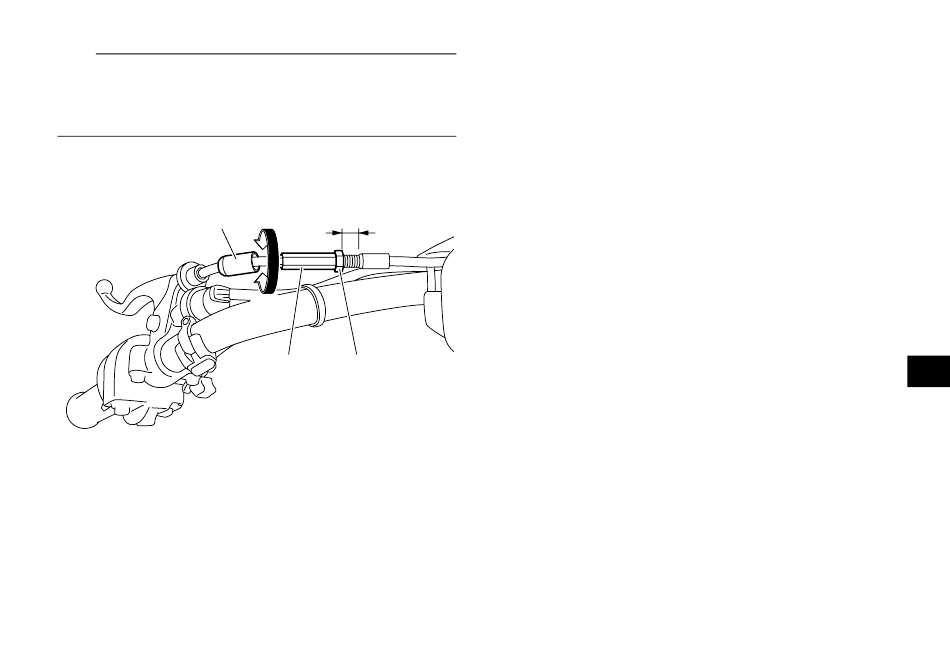

1
1. Cache en caoutchouc
2. Distance B
3. Contre-écrou du dispositif de réglage du câble de frein
4. Écrou de réglage de la garde du levier de frein
4. Desserrer le contre-écrou du dispositif de ré-
glage du câble de frein.
(b)
2
(a)
4
3
5. Pour augmenter la garde du levier de frein,
tourner son écrou de réglage dans le sens (a).
Pour la réduire, tourner l'écrou de réglage
dans le sens (b). ATTENTION : S'assurer
que la distance B est inférieure ou égale à
22 mm (0.87 in). Si la valeur spécifiée n'a
pu être obtenue ou si la distance B est su-
périeure à 22 mm (0.87 in), faire contrôler
le
véhicule
Yamaha.
[FCB01150]
6. Serrer le contre-écrou du dispositif de réglage
du câble de frein.
7. Faire glisser le cache en caoutchouc à sa
place.
8. Serrer le contre-écrou au levier de frein.
Réglage de la hauteur de la pédale de frein
Le sommet de la pédale de frein doit se situer
75.0–85.0 mm (2.95–3.35 in) au-dessus du sup-
port du marche-pied. Si la hauteur de la pédale de
frein est incorrecte, la régler comme suit.
