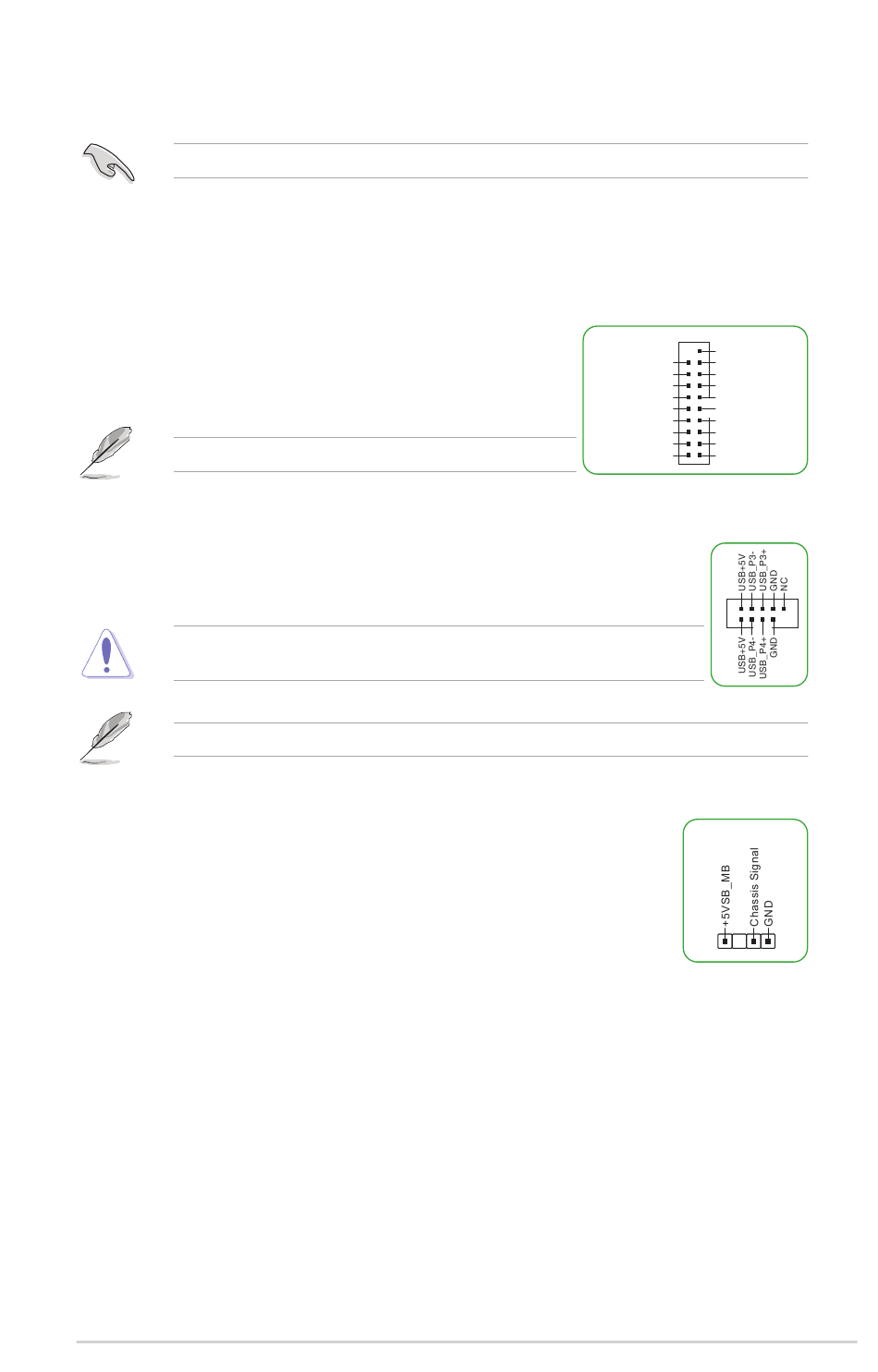

6. Slot M.2 (M Key)
Le slot M.2 vous permet d'installer des périphériques M.2, tel qu'un module SSD.
Le slot M.2 prend en charge les lecteurs M Key 2242/2260/2280 en mode PCIe 3.0 x4 ou SATA.
7. Ports SATA 6 Gb/s
Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs
optiques ou disques durs, par un câble SATA.
8. Connecteur USB 3.2 Gen 1
Ce connecteur est dédié à la connexion de ports USB 3.2 Gen1
supplémentaires. Le connecteur USB 3.2 Gen1 offre une vitesse de
transfert allant jusqu'à 5 Gb/s.
Le module USB 3.2 Gen1 est vendu séparément.
9. Connecteurs USB 2.0
Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Les
connecteurs USB 2.0 fournissent des vitesses de transfert jusqu'à 480 Mb/s.
Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte
mère !
Les modules USB 2.0 sont vendus séparément.
10. Connecteur pour détecteur d'intrusion
Ce connecteur est fait pour connecter un détecteur d'intrusion intégré au châssis
ou un switch. Connectez le câble du détecteur d'intrusion ou du switch à ce
connecteur. Le détecteur enverra un signal de haute intensité à ce connecteur si un
composant du boîtier est enlevé ou déplacé. Le signal généré est détecté comme
étant une intrusion du châssis.
ASUS Pro A520M-C II
PIN 1
USB3+5V
USB3+5V
IntA_P1_SSRX-
IntA_P2_SSRX-
IntA_P1_SSRX+
IntA_P2_SSRX+
GND
GND
IntA_P1_SSTX-
IntA_P2_SSTX-
IntA_P1_SSTX+
IntA_P2_SSTX+
GND
GND
IntA_P1_D-
IntA_P2_D-
IntA_P1_D+
IntA_P2_D+
GND
PIN 1
CHASSIS
PIN 1
1-3
