Quick Setup Guide | System Manager, AK-SM 800
Exemple de con guration
Cet exemple décrit les étapes de la con guration des actions
d'alarme. L'action d'alarme 1 est dé nie selon les aspects suivants:
•
Le relais A doit s'enclencher après une pré-temporisation de
10 s. Il est mis sous tension à n'importe quelle heure et est
réinitialisé uniquement lorsque l'alarme est e acée.
•
La LED en façade doit être activée (la LED est désactivée lors
de la suppression de l'alarme).
•
L'avertisseur sonore (buzzer) doit uniquement être activé
pendant la journée (l'avertisseur sonore s'éteint lorsque
l'alarme est reconnue).
•
Le message d'alarme doit aussi être envoyé par e-mail.
Les sorties d'alarme ci-dessus sont associées à l'action 1. Faites
dé ler la colonne de l'action d'alarme 1 vers le bas et vous verrez
les sorties concernées à gauche sur la page.
Pour dé nir les options de sortie d'alarme, descendez sur la page
et appuyez sur Enter. Cela ouvre une autre page qui permet de
con gurer les réglages de cette sortie. Dans l'exemple ci-dessous,
le relais A et l'avertisseur sonore sont visibles. Suivez la même
procédure pour les autres sorties.
Pour l'envoi d'e-mails, accédez à la ligne Réseau 1 et
appuyez sur Enter. À cet endroit, réglez l'action, la
temporisation et les conditions d'arrêt. (La con guration
complète des e-mails se fait à la page Alarmes-
>Connexions).
Les résultats de la con guration des sorties d'alarme
gurent sur la page centrale de routage des alarmes.
Suivez cette procédure pour les autres actions.

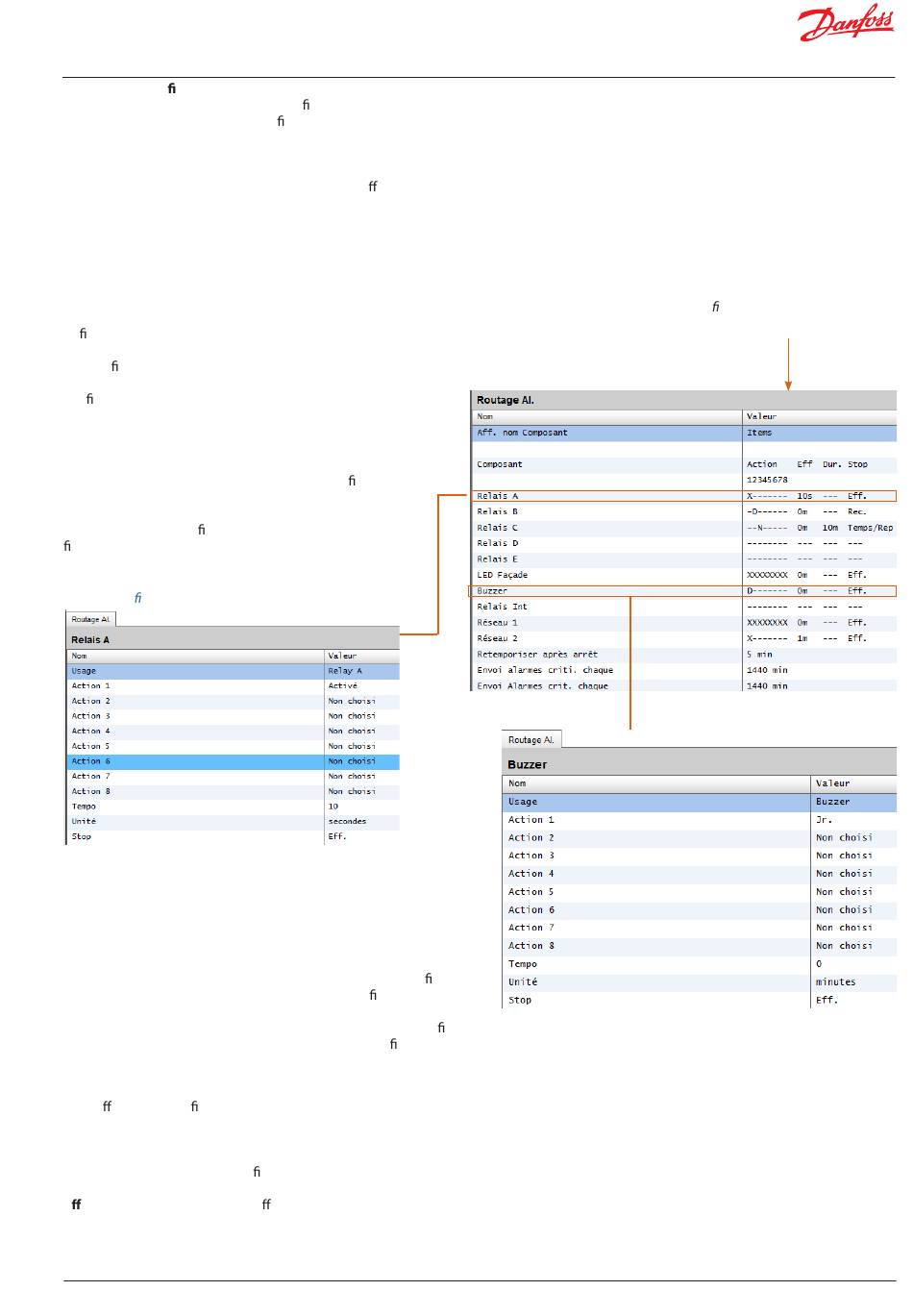

Page de con guration du relais A
Réglages d'une action :
Une fois sur la page de la sortie concernée, naviguez parmi les
lignes et réglez l'action voulue. Chaque action peut avoir les
réglages suivants :
Non choisi : pas d'action.
Activé : active cette action de sortie (à tout moment de la
journée).
Jr. : cela active cette sortie pendant l'état Jour (selon la con gura-
tion des heures d'ouverture du magasin dans Con guration-
>Heure).
Nuit : cela active cette sortie pendant l'état Nuit (selon la con gu-
ration des heures de fermeture du magasin dans Con guration-
>Heure).
Réglages de temporisation, des unités et des arrêts (stop):
Pour e ectuer la con guration de la sortie, réglez la
temporisation, les unités et les conditions d'arrêt.
Conditions d'arrêt (Stop):
Heure = arrêt selon l'heure (dé ni dans Durée)
Rec. = arrêt lorsque l'alarme a été reconnue
E . = arrêt lorsque l'alarme est e acée
Temps/Rép. = arrêt après une temporisation, mais répétition si
l'alarme est toujours active
Rec./Rép. = arrêt lorsque l'alarme est reconnue. Si l'alarme est
encore active après sa reconnaissance, elle est répétée
