B. Exigences de protection de l'âtre
PROTECTION CONTRE LES BRAISES : Il est nécessaire d'installer un
protection de sol de type I.
Le protecteur de sol doit être d'un matériau incombustible, se prolongeant sous
l'appareil avec au moins 406 mm (16 po) devant la vitre et 203 mm (8 po) de
chaque côté de la porte de chargement du combustible. Ouvrez la porte et
mesurez une distance de 203 mm (8 po) depuis le bord latéral de l'ouverture sur
la face du poêle.
États-Unis, dimensions minimum du
foyer mural plat.
31-5/8 po
31-5/8 po
minimum
minimum
Porte de
chargement
du combustible
8 po
8 po
16 po
16 po
de l'ouverture
de l'ouverture
de la porte
de la porte
de carburant
de carburant
15-5/8 po
15-5/8 po
minimum
minimum

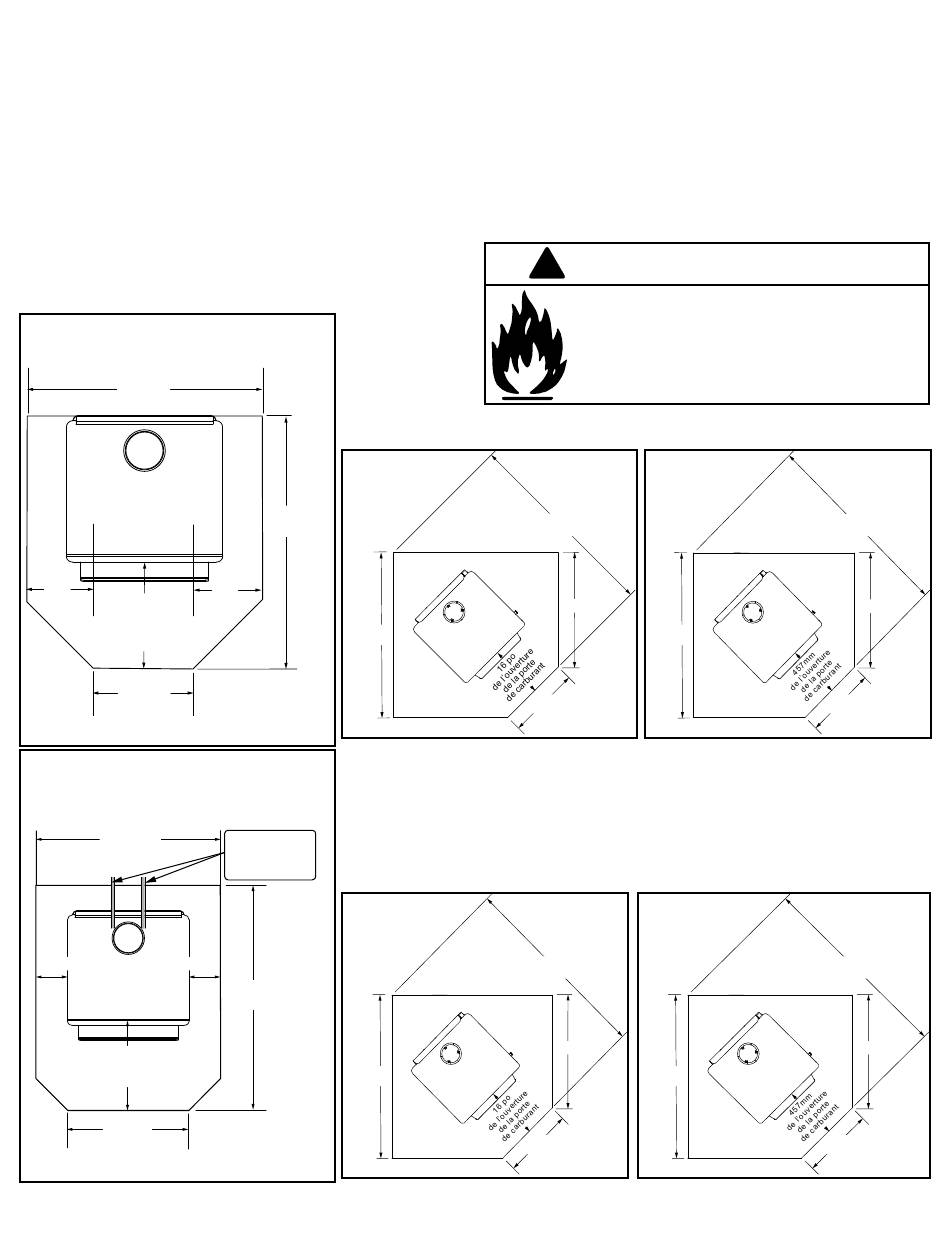

Figure 9.1
** Canada, dimensions du foyer mural
plat avec ventilation horizontale à
double paroi.
1053mm
minimum
203mm
203mm
457mm
de l'ouverture
de la porte
de carburant
647mm
647mm
minimum
minimum
Figure 9.2
** Cette dimension varie en fonction de
l'installation.
9
39 po
minimum
8 po
8 po
47-1/8 in.
48-5/8 po
Figure 9.3
Doit s'étendre 51mm
Doit s'étendre 51mm
au-delà de chaque
au-delà de chaque
côté de tuyau (zone
côté de tuyau (zone
mbragee) au dé de
mbragee) au dé de
mur.
mur.
1153mm
minimum
47-1/8 in.
47-1/8 po
Figure 9.4
Au Canada, une protection de sol similaire doit être fournie à 457 mm (18
pouces) à l'avant et à 203 mm (8 pouces) des côtés et de l'arrière de l'appareil,
à moins que le foyer ne soit contre le mur (Figure 9.2). Ensuite, le dégagement
peut être réduit à l'aide d'un tuyau à double paroi et du tableau Dégagement par
rapport aux matériaux inflammables indiqué à la page 10.
*Exception : Les protections incombustibles pour le sol doivent s'étendre sous le
conduit lorsque l'évacuation est horizontale et se prolonger de 51 mm (2 po) de
chaque côté du conduit; Voir figure 9.2.
!
Risque d'incendie.
Les socles d'âtre doivent être installés exactement comme
spécifié. Les températures élevées ou les braises peuvent
enflammer les matériaux inflammables dissimulés.
Dimensions du coussinet du coin avec un seul tuyau mural:
60-7/8 po
37-1/2 po
15-5/8 po
ÉTATS-UNIS
Dimensions du coussinet du coin avec tuyau double paroi:
58-7/8 po
36 po
15-5/8 po
ÉTATS-UNIS
FC7033-352H
AVERTISSEMENT
47-1/8 in.
1358mm
CANADA
Figure 9.5
47-1/8 in.
1320mm
CANADA
Figure 9.6
1597mm
901mm
647mm
1544mm
863mm
647mm
