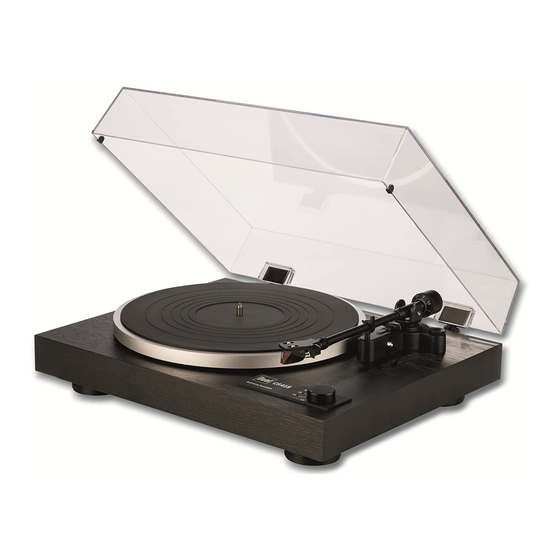

CS 418
FR:
Manuel d'utilisation:
Platine vinyle Hi-Fi
Pages
2 - 11
BDA CS 418_V2_FR_
1

Publicité

loading

Sommaire des Matières pour Dual CS 418

  • Page 1 CS 418 Manuel d'utilisation: Platine vinyle Hi-Fi Pages 2 - 11 BDA CS 418_V2_FR_...
  • Page 2 Sommaire Page Sommaire Spécifications techniques Préface Utilisateurs concernés par ce manuel d'utilisation Mise en garde Directives et normes Mise au rebut Consignes de maniement Consignes de sécurité Utilisation conforme Contenu de la livraison Aperçu du produit Installation Installation du plateau avec la courroie Bras de lecture Montage cellule Montage du contrepoids...
  • Page 3 Spécifications techniques Sous réserve de modifications techniques et d'erreurs typographiques. Les dimensions sont approximatives. Mécanisme de commande Entraînement Courroie / Moteur DC Vitesse de rotation en t/mn 33/45/78 Rapport pleurage < ±0,1 % (DIN WTD) Bras de lecture Palier Roulement à billes Longueur 221,5 mm Coudure...
  • Page 4 • ERP 2009/125/CE et • la directive RoHS (2011/65/EU). Les textes complets sur ces directives ainsi que sur la conformité européenne peuvent être consultés sur simple demande auprès de : info@dual.de Mise au rebut des emballages GEFAHR "Danger" de suffocation ! Conservez l'emballage et ses éléments hors de portée des enfants.
  • Page 5 • L'appareil ne doit être raccordé qu'à une tension de secteur de 100 à 240 V~, 50/60 Hz. • N'essayez jamais de faire fonctionner l'appareil avec une tension différente. • Utilisez uniquement le bloc d'alimentation fourni ou une alternative originale Dual. • La fiche secteur ne doit être branchée qu'une fois l'installation terminée conformément aux instructions.
  • Page 6 Fixez solidement le bras de lecture sur son support afin qu’il ne puisse pas bouger. Assurez-vous qu'aucune des petites pièces ou de l'emballage associé ne peut se déplacer à l'intérieur de la boîte en carton. Remarque : Pour de plus amples informations, veuillez consulter le site www.dual.de...
  • Page 7 Aperçu du produit Description Charnières du couvercle anti-poussière (2×) Plateau tournant Revêtement du plateau tournant Axe du plateau tournant Commutateur PHONO / LINE Préamplificateur phono on/off Sortie RCA-Audio D / G rouge - canal droit, blanc - canal gauche GND : Branchement prise terre DC IN : Entrée 12 V pour l'alimentation électrique Sélecteur de vitesse Off,...
  • Page 8 Installation Installation du platine et de la courroie Le tourne-disque est livré avec la courroie d'entraînement déjà fixée autour de la bride du Ruban poulie du moteur Plateau tournant. La courroie est munie d'un ruban rouge qui permet de la tirer sur la poulie du moteur d'entraînement.
  • Page 9 Installation Fixation du capot de protection 1. Insérez les deux charnières (2) dans les logements (3) à l'arrière de la platine. 2. Poussez uniformément les réceptacles droit et gauche du couvercle anti-poussière (1) sur les charnières. Branchement à l'amplificateur La platine est livrée avec un préamplificateur phono intégré. Il peut être connecté soit à l'entrée phono, soit à l'entrée ligne de l'amplificateur.
  • Page 10 Maniement de la platine Retrait / Fixation du capuchon de protection de l’aiguille Retirez le capuchon de protection de l’aiguille (1) avant de lire un disque. 1. Poussez le capuchon de protection de l’aiguille (2) sur le fond (B) A) Tenir comme indiqué...
  • Page 11 - Consultez le manuel : Mise en service - Branchement à l'amplificateur. Le son bourdonne ou est incohérent. La courroie d'entraînement est détendue et doit être remplacée. Pièces de rechange et accessoires Les pièces de rechange et les accessoires sont disponibles auprès de Dual : www.dual.de.
  • Page 12 DUAL GmbH · Graf-Zeppelin-Str. 7 · D-86899 Landsberg www.dual.de · E-Mail: support@dual.de...
