Première édition • troisième impression
Commandes
Utiliser le poste de commandes au sol pour relever la nacelle à des fins de tests des fonctions et de remisage.
Le poste de commandes au sol peut également être utilisé en cas d'urgence pour secourir une personne
incapable de se dégager elle-même de la nacelle.

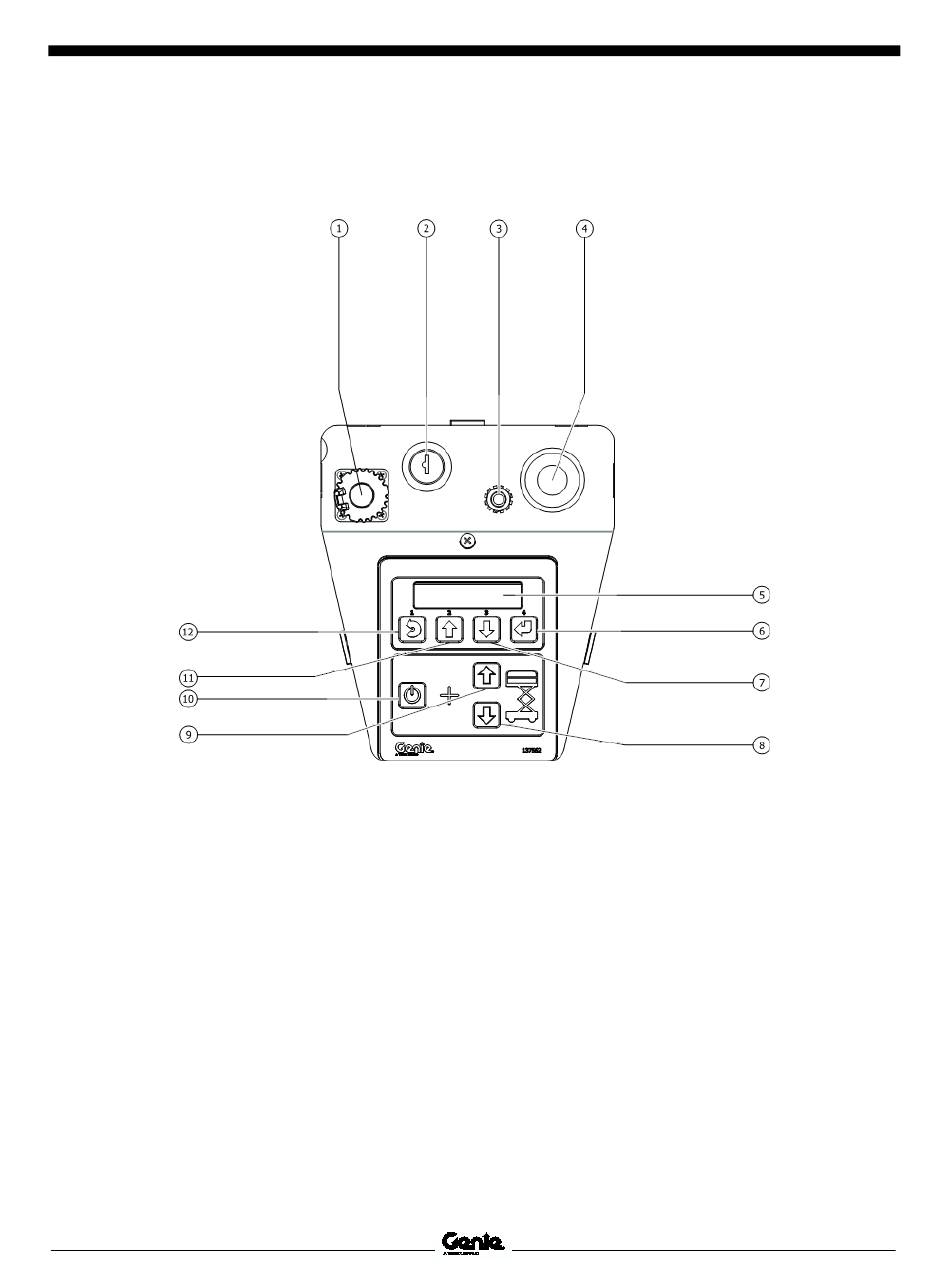

Panneau de commandes au sol
1
Connecteur Tech Pro Link
2
Interrupteur à clé à 3 positions (nacelle/arrêt/sol)
Positionner l'interrupteur à clé sur les commandes
de la nacelle pour activer les commandes de la
nacelle. Positionner l'interrupteur à clé en position
d'arrêt pour éteindre la machine. Positionner
l'interrupteur à clé sur les commandes au sol pour
activer les commandes au sol.
3
Disjoncteur 7A de circuits électriques
4
Bouton rouge d'arrêt d'urgence
Enfoncer le bouton rouge d'arrêt d'urgence en
position d'arrêt pour arrêter toutes les fonctions.
Tirer le bouton rouge d'arrêt d'urgence en position
de marche pour utiliser la machine.
Pièce réf. 1307736FRGT
GS
-1432m • GS
-1932m • GS
™
™
5
Écran de diagnostic à cristaux liquides
6
Touche d'entrée du menu
7
Touche de défilement vers le bas du menu
8
Bouton de descente de la nacelle
9
Bouton de montée de la nacelle
10 Bouton de validation d'élévation
Appuyer sur ce bouton sans le relâcher pour activer
la fonction d'élévation.
11 Touche de défilement vers le haut du menu
12 Touche de sortie du menu
-1932m XH
™
Manuel de l'opérateur
Commandes
21
