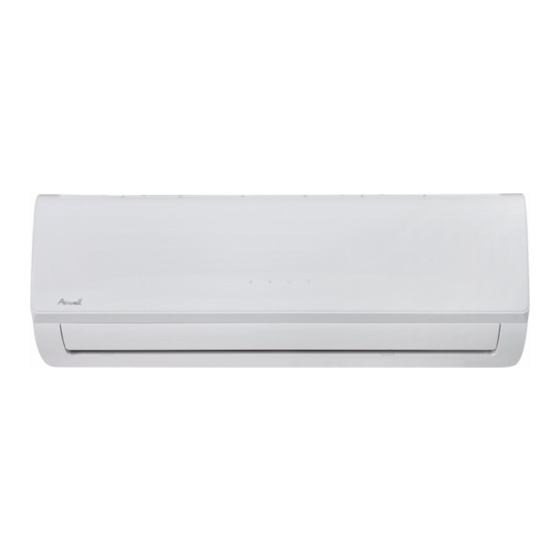

Page 38 Manuel d’Opération et d’Installation de l’Unité In térieure Split-Type Room Air conditioner HDLA R32 Manuel Français HDLA-025N-09M25 / YDAA-025H-09M25 HDLA-035N-09M25 / YDAA-035H-09M25 HDLA-050N-09M25 / YDAA-050H-09M25 HDLA-070N-09M25 / YDAA-070H-09M25 NOTE IMPORTANTE: Veuillez lire ces instructions avec attention avant d'utiliser votre climatiseur et les conserver pour un usage futur.
Page 39 Table des matières Précautions de sécurité ..............03 Manuel de propriétaire Spécifications et caractéristiques de l’unité .........07 1. Disposition de l’unité intérieure .....................07 2.Température de fonctionnement ....................08 3.Autres caractéristiques ......................09 4.Réglage de l’angle de flux d’air ....................10 5.Fonctionnement manuel (sans télécommande) ..............10 Entretien et maintenance..............11 Dépannage ..................13...
Page 40 Manuel d’installation Accessoires ..................16 Résumé d’installation - Unité intérieure.........17 Pièces de l’unité ................18 Installation de l’unité intérieure ............19 1.Sélectionner l’emplacement d’installation ................19 2.Fixer la plaque de montage au mur..................19 3.Percer un trou dans le mur pour raccorder les tuyaux ............20 4.Préparer le tuyau de réfrigérant .....................21 5.Raccorder le tuyau de vidange....................21 6.Raccorder le câble de signal ....................22...
Page 41: Précautions De Sécurité
Précautions de sécurité Lire les consignes de sécurité avant utilisation et installation Une installation incorrecte due au non-respect des instructions peut provoquer des dommages ou des blessures graves. La gravité des dommages potentiels ou des blessures est classée comme ATTENTION ou MISE EN GARDE. MISE EN GARDE ATTENTION Ce symbole indique la possibilité...
Page 42: Avertissements Relatifs À L'entretien Et Au Nettoyage
AVERTISSEMENTS RELATIFS À L’ENTRETIEN ET AU NETTOYAGE • Éteindre l'appareil et le débrancher avant le nettoyage. Ne pas le faire peut provoquer un choc électrique. • Ne pas nettoyer le climatiseur avec des quantités excessives d'eau. • Ne pas nettoyer le climatiseur avec des produits de nettoyage combustibles. Les produits de nettoyage combustibles peuvent provoquer un incendie ou une déformation.
Page 43: Prendre Note Des Spécifications De Fusible
PRENDRE NOTE DES SPÉCIFICATIONS DE FUSIBLE La carte de circuit imprimé (CCI) du climatiseur est conçue avec un fusible pour fournir une protection contre les surintensités. Les spécifications du fusible sont imprimées sur la carte de circuit, tel que : Unité...
Page 44: Attention Lie À L'utilisation Du Réfrigérant
ATTENTION lie à l’utilisation du réfrigérant R32/R290 • Lorsque du réfrigérant inflammable est utilisé, l'appareil doit être stocké dans un endroit bien ventilé et où la taille de la pièce correspond à celle de la pièce telle que spécifiée pour le fonctionnement. Pour les modèles avec le réfrigérant R32 : L'appareil doit être installé, utilisé...
Page 45: Spécifications Et Caractéristiques De L'unité
Spécifications et caractéristiques de l’unité Disposition de l’unité intérieure REMARQUE : V Différents modèles ont différents panneaux avant et fenêtres d'affichage. Tous les codes d'affichage décrits ci-dessous ne sont pas disponibles pour votre climatiseur. Vérifier la fenêtre d’affichage intérieure de votre l’unité. Les illustrations de ce manuel ont un but explicatif.
Page 46: Température De Fonctionnement
Température de fonctionnement Lorsque votre climatiseur est utilisé en dehors des plages de température suivantes, certaines fonctions de protection peuvent s’activer et entraîner la désactivation de l’appareil. Onduleur de type compartimenté Mode Mode Mode REFROIDISSEME DÉSHUMIDIFIC CHAUFFAGE POUR LES UNITÉS ATEUR EXTÉRIEURES AVEC Température de la...
Page 47: Autres Caractéristiques
Après 20 à 45 minutes, l'appareil s'éteint automatiquement et annule la fonction de nettoyage actif. • Breeze Away (sur certaines unités) Cette fonctionnalité évite que l'air ne souffle directement sur le corps et vous donne le sentiment de vous laisser aller à une fraîcheur soyeuse.
Page 48: Réglage De L'angle Horizontal Du Flux D'air
REMARQUE RELATIVE AUX ANGLES DU VOLET En mode REFROIDISSEMENT ou DÉSHUMIDIFICATEUR, ne pas placer le volet à un angle trop vertical pendant de longues périodes. Cela peut provoquer une condensation de l’eau sur la lame du volet qui tomberait sur le sol ou le mobilier.
Page 49: Entretien Et Maintenance
Entretien et maintenance 5. Nettoyer le grand filtre à air avec de l’eau Nettoyage de l’unité intérieure chaude savonneuse. Veiller à utiliser un AVANT LE NETTOAGE OU LA détergent doux. 6. Rincer le filtre avec de l'eau fraîche, puis le MAINTENANCE secouer pour éliminer l'excès d'eau.
Page 50: Maintenance -Longue Périodes Sans Utilisation
Maintenance -Longue périodes MISE EN GARDE sans utilisation • Avant de changer le filtre ou de le nettoyer, S’il est prévu de ne pas utiliser le climatiseur éteindre l’appareil et le débrancher. pendant une période prolongée, procéder comme • Lors du retrait du filtre, ne pas toucher les suit : pièces métalliques de l'appareil.
Page 51: Dépannage
Dépannage PRÉCAUTIONS DE SÉCURITÉ Si l’une ou l’autre des situations suivantes se produit, éteindre immédiatement l’appareil ! • Le cordon d'alimentation est endommagé ou anormalement chaud • Une odeur de brûlé se fait sentir • L’unité émet des bruits forts et anormaux •...
Page 52 Édition Causes possibles L'unité extérieure fait L'unité émettra différents sons en fonction de son mode de fonctionnement actuel. du bruit De la poussière est L'unité peut accumuler de la poussière pendant des périodes prolongées de non-utilisation, qui émise par l'unité seront émises lors de la mise sous tension de l'unité.
Page 53: Si Le Problème Persiste Après Les Vérifications Et Le Diagnostic
Problème Causes possibles Solution Attendre que l’alimentation soit rétablie Panne d’alimentation L’alimentation est éteinte Allumer l'appareil L'unité ne Le fusible est grillé Remplacer le fusible fonctionne pas Les piles de la télécommande sont Remplacer les piles mortes La protection de 3 minutes de Attendre trois minutes après le l'unité...
Page 54: Accessoires
Accessoires Le climatiseur est livré avec les accessoires suivants. Utiliser toutes les pièces et tous les accessoires d’installation pour installer le climatiseur. Une installation incorrecte peut entraîner des fuites d'eau, un choc électrique et un incendie, ou entraîner la défaillance de l'équipement. Les articles qui ne sont pas inclus avec le climatiseur doivent être achetés séparément.
Page 55: Résumé D'installation - Unité Intérieure
Résumé d’installation - Unité intérieure 15cm(5.9 Zoll) 12cm 12cm (4.75Zoll) (4.75Zoll) 2.3m (90.55Zoll) Fixer la plaque de Sélectionner l’emplacement Déterminer la position du trou montage d’installation dans le mur Percer le trou dans le Raccorder le tuyau Raccorder le câblage (ne s’applique pas pour certains emplacements aux États-Unis) Envelopper les tuyaux et les câbles...
Page 56: Pièces De L'unité
Pièces de l’unité REMARQUE :L’installation doit être exécutée en conformité avec les exigences des normes locales et nationales. L’installation peut être sensiblement différente dans des zones différentes. Interrupteur de coupure d’air （1）（2） Filtre fonctionnel (au dos du filtre Télécommande Plaque de montage mural principal - sur certaines unités) Porte télécommande (sur...
Page 57: Installation De L'unité Intérieure
Installation de l’unité intérieure REMARQUE RELATIVE AU TROU DANS Instructions d'installation - unité LE MUR : intérieure S'il n'y a pas de tuyauterie de réfrigérant fixe : AVANT D’INSTALLER Lorsque du choix d’un emplacement, noter qu’il faut laisser suffisamment de place pour un trou dans le mur (voir Avant d'installer l'unité...
Page 58: Percer Un Trou Dans Le Mur Pour Raccorder Les Tuyaux
Étape 3 : Percer un trou dans le mur pour raccorder les tuyaux 1. Déterminez l'emplacement du trou dans le mur en fonction de la position de la plaque de montage. Se reporter à Dimensions de la plaque de montage. Type A Type B 2.
Page 59: Préparer Le Tuyau De Réfrigérant
Étape 5 : raccorder le tuyau de vidange Étape 4 : Préparer le tuyau de réfrigérant Par défaut, le tuyau de vidange est fixé à la gauche La tuyauterie de réfrigérant est à l'intérieur d'un de l'appareil (face à l'arrière de l'appareil). Cependant, manchon isolant fixé...
Page 60: Avant D'exécuter Toute Tâche Électrique, Lire Les Réglementations
ATTENTION AVANT D’EXÉCUTER TOUTE TÂCHE ÉLECTRIQUE, LIRE LES AVANT D'EFFECTUER TOUT TRAVAIL RÉGLEMENTATIONS ÉLECTRIQUE OU CÂBLAGE, COUPER L'ALIMENTATION PRINCIPALE DU 1. Tout le câblage doit être conforme aux codes et SYSTÈME. réglementations électriques locaux et nationaux et doit être installé par un électricien agréé. 2.
Page 61 1. Ouvrir le panneau avant de l'unité intérieure. REMARQUIE RELATIVE AU 2. Avec un tournevis, ouvrir le couvercle de la CÂBLAGE boîte de connexion sur le côté droit de l’appareil. LE PROCESSUS DE CONNEXION DE Cela révélera le bornier. CÂBLAGE PEUT DIFFÉRER LÉGÈREMENT ENTRE LES UNITÉS ET LES RÉGIONS.
Page 62: Ne Pas Enrouler Les Extrémités De Tuyauterie
NE PAS ENROULER LES EXTRÉMITÉS DE TUYAUTERIE Lorsque le faisceau est enveloppé, garder les extrémités de la tuyauterie non emballées. Il faut Coin y accéder pour rechercher des fuites à la fin du processus d'installation (voir la section Contrôles électriques et contrôles de fuites de ce manuel).
Page 63: Installation De L'unité Extérieure
Installation de l’unité extérieure Installer l’appareil en respectant les codes et les réglementations en vigueur. Il peut y avoir NE PAS installer l’unité dans les emplacements des différences entre les régions. suivants : Près d'un obstacle qui bloquera les entrées et les sorties d'air À...
Page 64: Dans Les Climats Froids
Étape 2 : Installer le raccord de vidange DANS LES CLIMATS FROIDS Avant de visser l'unité extérieure en place, Dans les climats froids, s’assurer que le installer le raccord de drainage au bas de l'unité. tuyau de vidange est aussi vertical que Noter qu'il existe deux types différents de possible pour assurer un drainage rapide de raccords de drainage en fonction du type d'unité...
Page 65 Dimensions de l’unité extérieure (mm) Dimensions de montage L x H x P Distance A (mm) Distance B (mm) 681x434x285 (26.8"x17.1"x11.2") 460 (18,1") 292 (11,5") 700x550x270 (27.5"x21.6"x10.6") 450 (17,7") 260 (10,2") 700x550x275 (27.5"x21.6"x10.8") 450 (17,7") 260 (10,2") YDAA-025H-09M25 720x495x270 (28.3"x19.5"x10.6") 452 (17,7") 255 (10,0") YDAA-035H-09M25...
Page 66: Raccorder Les Câbles De Signal Et D'alimentation
Étape 4 : Raccorder les câbles de signal et 2. Dévisser le couvercle du câblage électrique et le d'alimentation retirer. Le bornier de l'unité extérieure est protégé par un 3. Dévisser le serre-câble sous le bornier et le placer couvercle de câblage électrique situé sur le côté sur le côté.
Page 67: Raccord De Tuyauterie De Réfrigérant
Raccord de tuyauterie de réfrigérant Lors du raccordement de la tuyauterie de réfrigérant, ne pas laisser des substances ou des gaz autres que le réfrigérant spécifié pénétrer dans l'appareil. La présence d'autres gaz ou substances réduira la capacité de l'unité et peut entraîner une pression anormalement élevée dans le cycle de réfrigération.
Page 68: Extension De Tuyauterie Au-Dela De La Forme Évasée
EXTENSION DE TUYAUTERIE AU-DELA DE Passo 2: Remover rebarbas LA FORME ÉVASÉE As rebarbas podem afectar o selamento hermético da conexão da canalização refrigerante. Devem ser A (mm) Diamètre extérieur completamente removidas. du tuyau (mm) Max. Min. 1. Segure no tubo num ângulo para baixo para prevenir que as rebarbas entrem no tubo.
Page 69: Ne Pas Utiliser Un Couple De Serrage Excessif
2. Serrer à la main l'écrou évasé aussi étroitement que possible. 3. À l’aide d’une clé, saisir l’écrou sur le tube de l’unité. 4. Tout en serrant fermement l'écrou sur le tube de l'unité, utiliser une clé dynamométrique pour serrer l'écrou évasé conformément aux valeurs de couple indiquées dans le tableau des exigences de couple ci-dessous.
Page 70: Évacuation D'air
Évacuation d‘air Préparations et précautions 6 Fermer le côté basse pression de la jauge à collecteur et éteindre la pompe à vide. 7. Attendre 5 minutes, puis vérifier qu’il n’y a pas eu De l'air et des corps étrangers dans le circuit de de changement de pression dans le système.
Page 71: Remarque Relative À L'ajout De Réfrigérant
Remarque relative à l'ajout de réfrigérant Certains systèmes nécessitent une charge supplémentaire en fonction de la longueur du tuyau. La longueur standard du tuyau varie en fonction de la réglementation locale. Par exemple, en Amérique du Nord, la longueur standard du tuyau est de 7,5 m (25 pi). Dans les autres zones, la longueur standard du tuyau est de 5 m (16 pi).
Page 72: Contrôles De Fuites Électrique Et De Gaz
Contrôles de fuites électrique et de gaz ATENTION - RISQUE DE CHOC Avant le test de fonctionnement ÉLECTRIQUE Effectuer uniquement le test après avoir suivi les TOUT LE CÂBLAGE DOIT ÊTRE étapes suivantes : CONFORME AUX CODES • Vérifications de la sécurité électrique - ÉLECTRIQUES LOCAUX ET Confirmer que le système électrique de l'unité...
Page 73: Test De Fonctionnement
Test de fonctionnement Instructions de test de DOUBLE CONTRÔLE DES RACCORDEMENTS DE TUYAUX fonctionnement Exécuter le test de fonctionnement pendant au Pendant le fonctionnement, la pression du circuit moins 30 minutes. de réfrigérant augmente. Cela peut révéler des fuites qui n'étaient pas présentes lors de la 1.
Page 218 Consult with the sales agency or manufacturer for details. ATTENTION : Le design et les données techniques sont donnés à titre indicatif et peuvent être modifiés sans préavis. AIRWELL RESIDENTIAL SAS 10,Rue du Fort de Saint Cyr, 78180 Montigny le Bretonneux - France www.airwell.com...
