4. Déterminez si un échantillonnage continu ou discontinu est nécessaire
Utilisez un échantillonnage discontinu lorsque le fonctionnement de la chaudière ou le
chargement est intermittent, ou sur les chaudières où l'échelle de purge nécessaire est inférieure à
25% du plus faible débit de la vanne de contrôle, ou inférieur au débit du plus petit diaphragme.
Voir les graphiques page suivante.
Utilisez un échantillonnage continu quand la chaudière fonctionne 24 heures sur 24 et que
l'échelle de purge nécessaire est supérieure à 25 % du plus faible débit de la vanne de contrôle ou
du diaphragme. Voir les graphiques page suivante.
Utilisez une vanne de contrôle de débit pour avoir le meilleur contrôle du procédé, puisque le
débit peut être facilement ajustée. L'aiguille du manomètre sur la vanne
également d'une modification de débit. Si la vanne se bouche, elle peut être ouverte pour
nettoyer l'orifice, et fermée pour la position précédente.
Si un diaphragme est utilisé, vous devez installer une vanne de réduction de pression afin
d'ajuster l'échelle de débit et de fournir une contre pression dans plusieurs applications.
Exemple : une chaudière de 80 psi nécessite un débit de purge de 383.33 lbs/hr. Le débit de la
plus petite vanne de régulation est 3250 lbs/hr. 3250 x 0.25 = 812.5, ce qui est trop élevé pour un
échantillonnage continu. En utilisant un diaphragme, l'échelle de débit à travers le plus petit
diamètre du diaphragme est de 1275 lbs/hr. Ceci est trop élevé pour un échantillonnage continu.
5. Determinez le diaphragme ou la taille de la vanne de régulation pour l'échelle de purge
Utilisez les graphiques suivants pour choisir un organe de contrôle de débit :

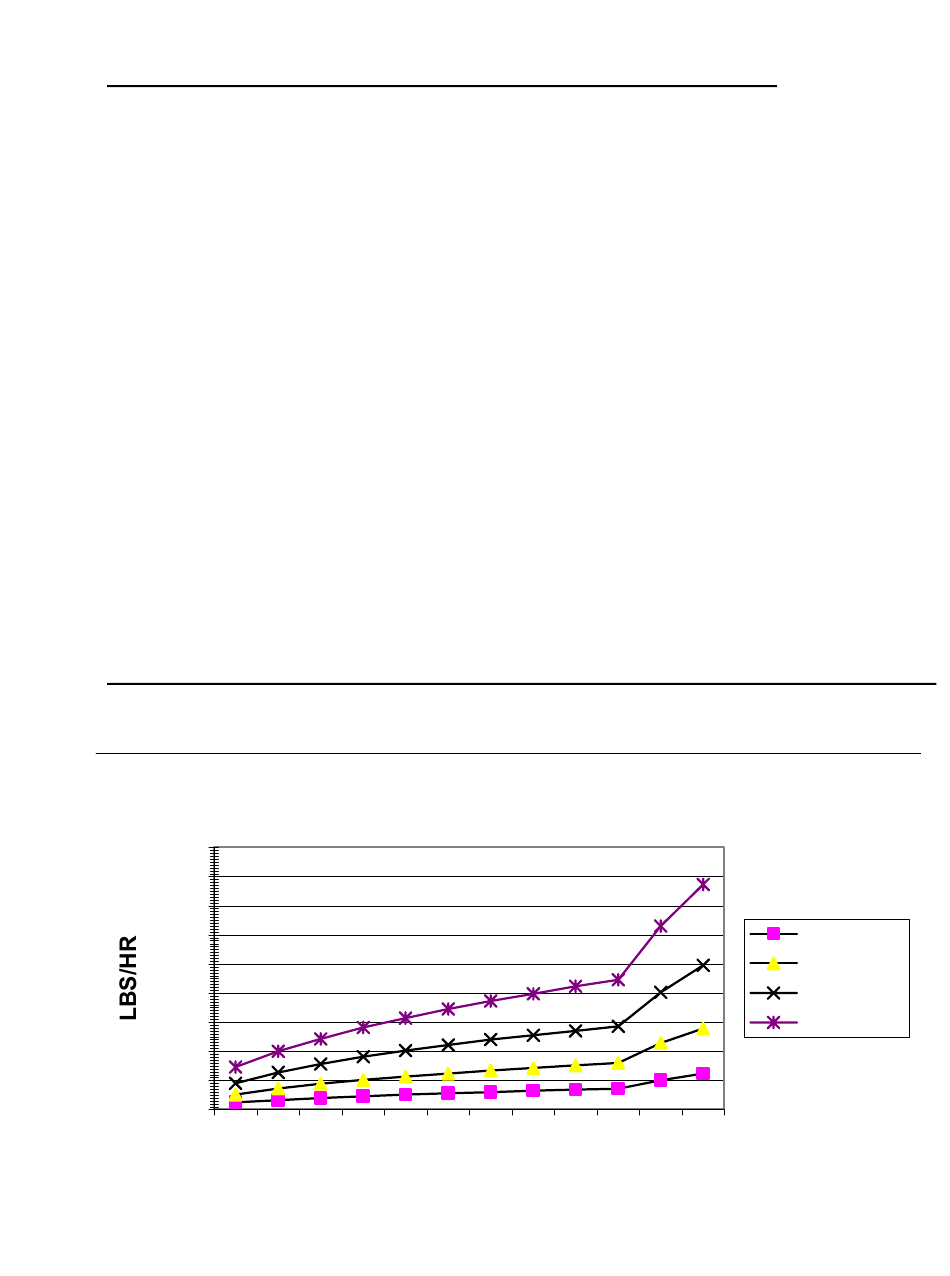

ECHELLE DE DEBIT EN LBS/HR POUR DIFFERENTS ORIFICES
18000
16000
14000
12000
10000
8000
6000
4000
2000
0
10
20
30
40
50
60
70
PRESSION (psi)
80
90 100 200 300
6
vous renseigne
1/8 inch dia
3/16 inch dia
1/4 inch dia
5/16 inch dia
