3 positions
E-MY2 C 16
100
Type de guidage
C
Guidage par galets
H
Guidage par circulation de billes
Taille nominale
16
25
Course
Placement du moteur
Sur le dessus, (gauche)
TA
DA
Sur la base, (gauche)
TB
Sur le dessus, (droit)
DB
Sur la base, (droit)
Note) Reportez-vous au catalogue pour la course, le détecteur et le nombre de
détecteurs.
3 positions
Noms et fonctions du contrôleur
Exemple de circuit interne et de câblage
Réglage
Caractéristiques de fonctionnement
Caractéristiques
10
TA
N
M
M9B
Nombre de
détecteurs
Détecteur
Longueur du câble
-
Modèle à contrôleur intégré
M
1 m
L
3 m
Z
5 m
Nombre d'arrêts de positionnement
-
3 positions
Type de sortie
N
NPN
P
PNP
11
12
15
20
21

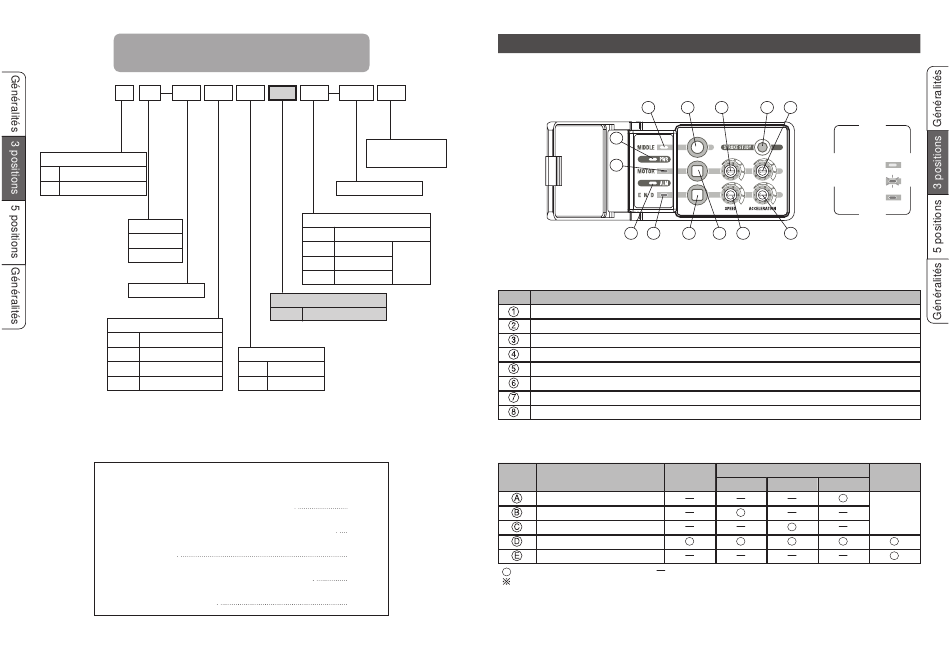

Noms et fonctions du contrôleur (3 positions)
Détails concernant le contrôleur
Manipulateur
contrôleur
séparé
Commutateur
commutateur
Commutateur d'apprentissage de course
Commutateur servant à déplacer l'actionneur en position intermédiaire et à régler la position intermédiaire
Commutateur servant à déplacer la pièce vers l'extrémité côté moteur
Commutateur servant à déplacer la pièce vers l'autre extrémité
Potentiomètre servant à régler la vitesse de déplacement vers l'extrémité côté moteur
Potentiomètre servant à régler la vitesse de déplacement vers l'autre extrémité
Potentiomètre servant à régler l'accélération vers l'extrémité côté moteur
Potentiomètre servant à régler l'accélération vers l'autre extrémité
Affichage de la visualisation et fonctionnement de base
Symbole
Indication MIDDLE (lumière verte)
Indication MOTOR (lumière verte)
Visualisation END (vert)
Visualisation PWR (Vert)
Indication ALM (lumière rouge)
" " indique que la lumière est allumée, " " indique que la lumière est éteinte.
1 Cf. page 36, 37 et suivantes, pour l'indication ALM en cas d'erreur
A
2
5
D
B
E
C
4
3
6
Contenu / Fonction
Une fois le positionnement terminé
L'alimentation
Désignation
est activée
Côté moteur
.
1
7
Indications lumineuses
de statut
la lumière
s'èteind
clignote
s'allume
8
En cas
d'erreur
Côté extrémité
Pos. Inter.
1
