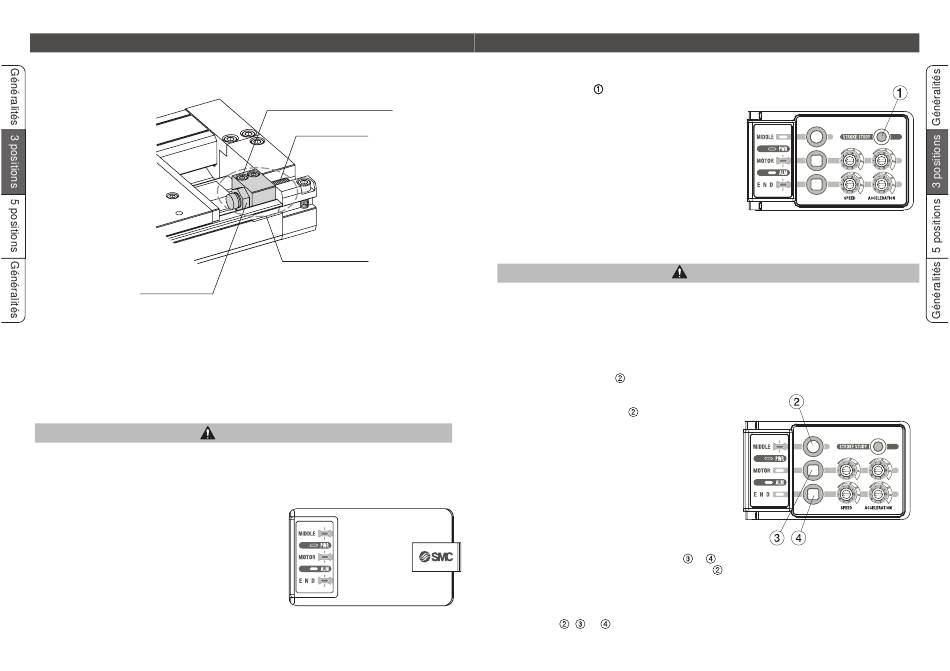

Réglage (suite)
1.Réglage de la course
Réglez la course de la pièce en mouvement.
Contre-écrou du
boulon de réglage
1-1
Desserrez le boulon de fixation du bloc butée, placez l'unité dans la position de course
nécessaire et fixez-la à l'aide du boulon.
1-2
Desserrez le contre-écrou du boulon de réglage pour régler la course avec précision
à l'aide du boulon. Une fois le réglage effectué avec précision, serrez à nouveau le
contre-écrou pour fixer la course.
2.Tension d'alimentation
Appliquez une tension d'alimentation de 24 V cc pour le signal et l'entraînement.
Une fois la course réglée, mettez le produit sous tension avant de procéder à
l'apprentissage de course.
Si l'apprentissage de course n'est pas réalisé, le produit ne pourra pas fonctionner avec la
course voulue et et il se peut que l'équipement raccordé soit endommagé.
Si l'apprentissage de course reste inachevé, les 3
indications lumineuses, MOTOR, END et MIDDLE
s'allumeront. Si l'apprentissage de course est terminé
et que la commande d'entraînement a été reçue, le
produit se déplacera vers sa position initiale (vers le
côté moteur ou vers le côté extrémité).
•La commande d'arrêt intermédiaire ne permet pas le
retour à la position initiale.
•Si besoin est, débranchez et rebranchez l'alimentation
5 s minimum après que l'indication PWR se soit éteinte.
16
Boulon de fixation du bloc butée
Boulon de réglage
Réglage du bloc butée
PRECAUTIONS
3.Apprentissage de course
3-1 Si vous appuyez
plus de 3 s, le produit entre en
mode apprentissage et débute l'apprentissage de
la course.
3-2 Vérifiez que les 2 indications lumineuses MOTOR
et END sont bien allumées.
L 'actionneur commençant à se déplacer automatique-
ment pour détecter la course réglée, ne placez aucun
obstacle, outil ou autre, à proximité de l'actionneur.
3-3 Dès que . l'apprentissage de course est terminé,
l'actionneur s'arrête du côté moteur et l'indication
MOTOR s'allume.
•Il est conseillé de ne pas placer d'outil ou de pièce,
etc. aux alentours de l'actionneur.
4.Réglage de position intermédiaire
Lorsque le produit est en fonctionnement, ne placez pas vos mains sur la partie
coulissante et ne touchez pas aux pièces en mouvement.
Il pourrait en résulter des blessures.
4-1 Le coulisseau se place à la position intermédiaire spécifiée de la manière suivante.
Si la position intermédiaire n'a pas été réglée, les positions 1 à 3 sont toutes réglées au
centre de la course.
Note) Après avoir appuyé sur
, les indications lumineuses
MIDDLE, MOTOR et END clignotent pendant 3 s
maximum.
4-2
En appuyant à nouveau sur
pendant au moins 1 s
alors que l'indication MIDDLE est allumée (Cf. page 8
pour les indications des positions intermédiaires 1 à 3),
vous placez l'appareil en mode de réglage de la position
intermédiaire.
4-3
Vérifiez que l'indication MIDDLE clignote bien.
4-4
Sélectionnez la méthode de réglage se trouvant
entre le réglage d'apprentissage direct et le réglage
d'apprentissage JOG. Au départ, la position intermédiaire
est réglée sur le point situé au milieu de la course réglée.
4-4-1 Réglage d'apprentissage direct : déplacez le
coulisseau manuellement pendant le réglage.
4-4-2
Réglage d'apprentissage JOG : déplacez le
coulisseau en appuyant sur le bouton
4-5
Une fois la position intermédiaire fixée, appuyez sur
fonctionnement normal.
5.Test
Appuyez sur
,
et
pour vérifier les réglages effectués dans les procédures ci-dessus.
(Voir méthode de fonctionnement en 4-1 pour le déplacement jusqu'à la position arrêt intermédiaire)
ATTENTION
ou
du contrôleur pendant le réglage.
pendant plus d'1 s. pour faire revenir l'actionneur à un
17
