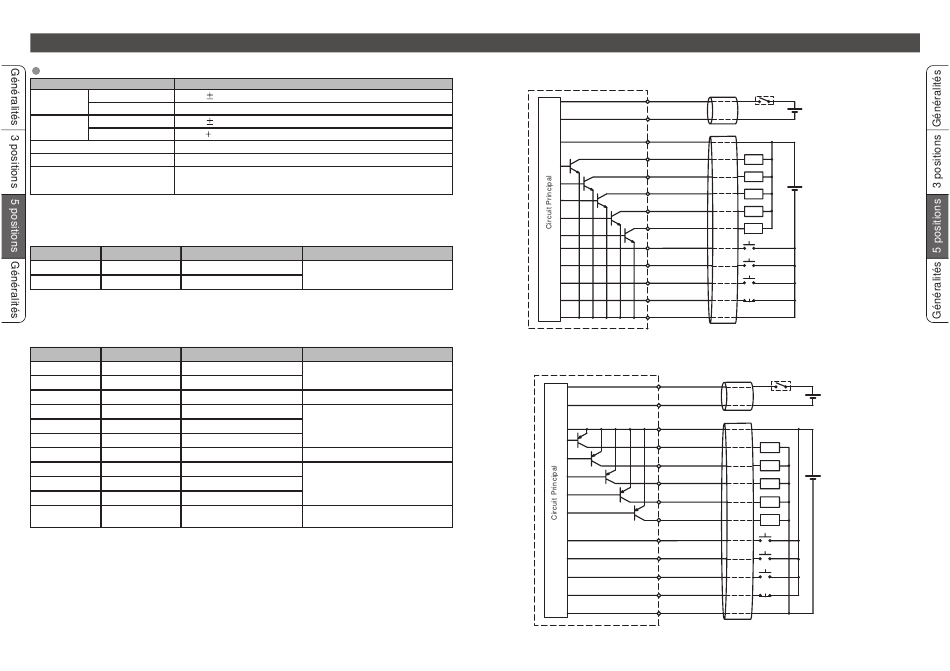

Exemple de circuit interne et de câblage
Caractéristiques électriques
Elément
Tension d'alimentation
24 V cc
Alimentation
d'entraînement
5 A (en 2s) maxi, normalement de 2,5 A à 24 V cc
Consommation en électricité
Tension d'alimentation
24 V cc
Alimentation
du signal
Consommation en électricité
30 mA
Capacité de signal d'entrée
6 mA maxi / 1 circuit à 24 V cc (entrée photo-coupleur)
Capacité de charge de sortie
30 V cc maxi, 20 mA maxi / 1 circuit (sortie de purge ouverte)
Arrêt d'urgence, sortie externe anormale, alimentation anormale,
Eléments de détection anormaux
Entraînement anormal, température anormale, course anormale,
Anomalie du moteur, anomalie de contrôleur
Câble d'alimentation 2 fils
AWG20 (20 fils/ 0,16 mm
Symbole
Couleur du câble
CC1(+)
Brun
V cc
CC1(-)
Bleu
GND
Câble E/S à 11 fils
AWG28 (7 fils/ 0,127 mm
Symbole
Couleur du câble
CC2(+)
Brun
V cc
CC2(-)
Bleu
GND
OUT1
Rose
Sortie READY
OUT2
Orange
Sortie d'achèvement du positionnement 1
OUT3
Jaune
Sortie d'achèvement du positionnement 2
OUT4
Rouge
Sortie d'achèvement du positionnement 3
OUT5
Vert
Sortie alarme
IN1
Violet
Commande d'entraînement de transmission d'entrée 1
IN2
Gris
Commande d'entraînement de transmission d'entrée 2
IN3
Noir
Commande d'entraînement de transmission d'entrée 3
IN4
Blanc
Entrée d'arrêt d'urgence
•Le produit peut être utilisé sans qu'un câble E/S soit branché, mais dans ce cas, soyez
prudent et installez un interrupteur général d'alimentation pour l'entraînement. En cas
d'urgence, éteignez.
24
Caractéristiques
10 %
10 %
capacité de charge de sortie à 24 V cc
2
)
Signal
Contenu
Câble d'alimentation permettant le
fonctionnement de l'actionneur
2
)
Signal
Contenu
Alimentation du signal
Le signal permettant d'afficher le contrôleur peut être mis en marche
Signal indiquant que le
positionnement est termin é
Signal indiquant que l'alarme se déclenche
Signal émetteur de la commande
d'entraînement
Signal transmettant la commande d'arrêt
d'urgence (lorsque le contact est ouvert)
•Correspondant à NPN E/S
Câble d'alimentation
Brun CC1(+)
Bleu CC1 (-)
Brun CC2 (+)
Rose OUT1
Orange OUT2
Jaune OUT3
Rouge OUT4
Vert OUT5
Violet IN1
Gris IN2
Noir IN3
Blanc IN4
Bleu CC2 (-)
•Correspondant à PNP E/S
Brun CC1(+)
Bleu CC1 (-)
Brun CC2 (+)
Rose OUT1
Orange OUT2
Jaune OUT3
Rouge OUT4
Vert OUT5
Violet IN1
Gris IN2
Noir IN3
Blanc IN4
Bleu CC2 (-)
Détecteur de tension
électrique
d'alimentation
Tension d'alimentation
+
-
24Vcc
Câble E/S
Charge
Charge
Tension d'alimentation
+
pour le signal
-
Charge
24Vcc
Charge
Charge
Détecteur de tension
Câble d'alimentation
électrique
d'alimentation
T ension d'alimentation
+
-
24Vcc
Câble E/S
Charge
Charge
Tension d'alimentation
+
pour le signal
-
Charge
24Vcc
Charge
Charge
25
