DA
Fig. 34
4.3.
Placering af mikrofonen
OPLUKKELIGE ELLER JET STYRTHJELME
Bemærk: De nødvendige dele til mikrofonens placering (strop for at holde på mikrofonen og skrue)
findes allerede indvendigt i hjelmen, ved det indvendige lille stel, på venstre side.
I det tilfælde hjelmen ikke indeholder disse dele, er det muligt at finde stroppen for at holde på
mikrfonen og skruen som tilbehør i handlen. Henvend dig til din foretrukne Nolangroup forhandler
for at købe delene.

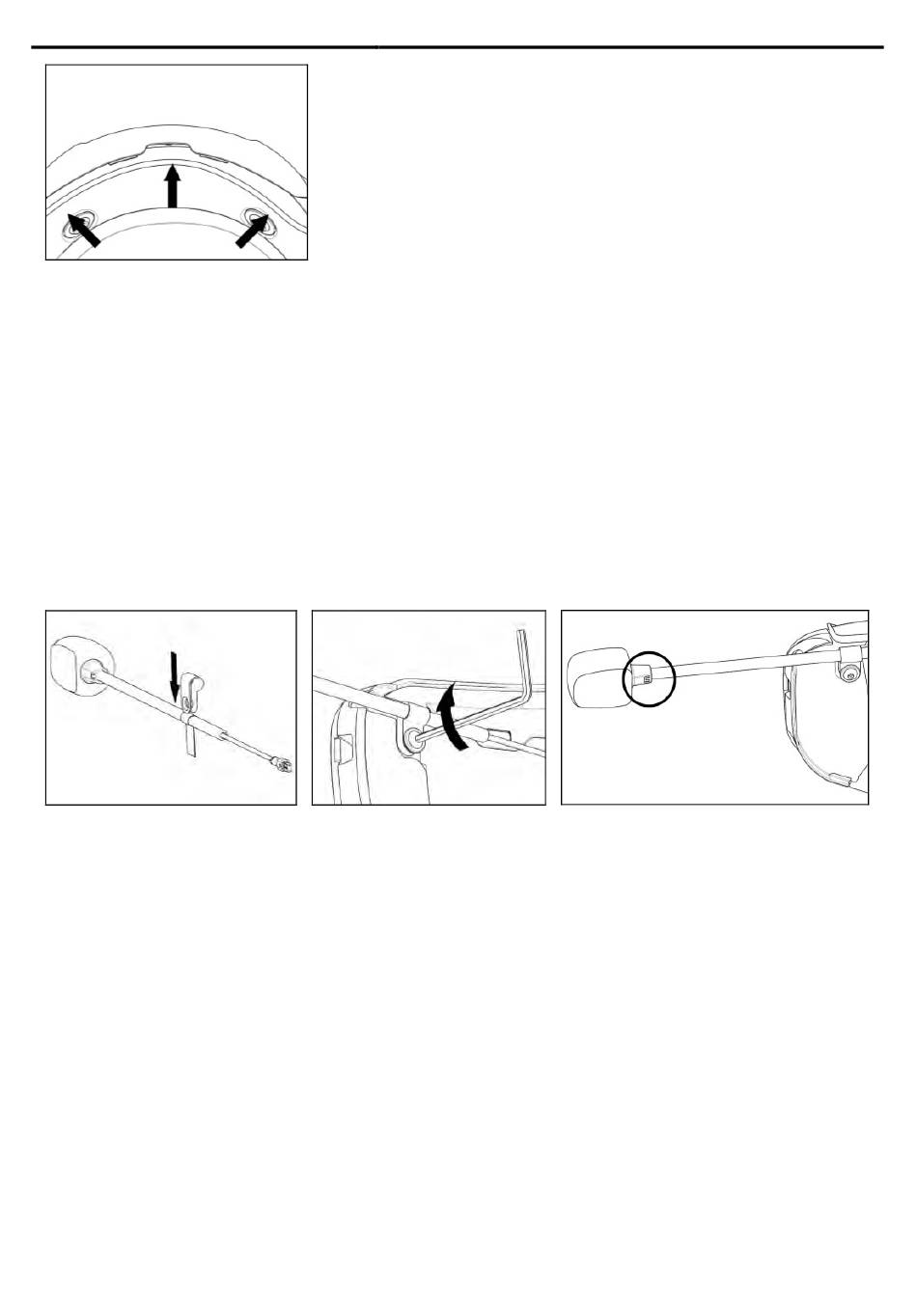

• Placer stroppen der holder på mikrofonen på selve mikrofonens arm (Fig. 35).
• Anbring mikrofonen på styrthjelmens venstre side ved at fastgøre skruen til skallens lille "metalstel"
(Fig. 36). Tjek at siden af mikrofonen med påskriften "n" vender mod indersiden af hjelmen (Fig. 37).
Fig. 35
Bemærk: For visse styrthjelme er det nødvendigt at skabe sædet til mikrofonens stang ved at skære
styrthjelmens beklædning langs med det forudskårne område.
INTEGRALE STYRTHJELME
• Tag fat på polystyrenpuden (venstre side) og anbring mikrofonen i det tilhørende sæde. Tjek at
siden af mikrofonen med påskriften "n" vender mod indersiden af hjelmen.
• Forbind mikrofonen til stikforbindelsen, der kommer ud fra e-Boxen (Fig. 38).
• Placer den venstre højtaler i pudens sæde og fastgør den ved brug af den særlige tape (Fig. 39).
• Indfør den venstre polystyren pude i det tilhørende sæde.
UDELUKKENDE FOR INTEGRALHJELMENE: Indfør hagebrættets bånd i hullet på polystyrenpuden.
14
• Placer batteristikket bag ved polystyrepuden.
• Anbring kabelføringen i hjelmens bagerste side (Fig. 34).
Fig. 36
Fig. 37
