5.6. VÉRIFICATION ET CONTRÔLE
Avant d'utiliser la vanne, effectuez les vérifications
suivantes :
- Vérifiez que les colliers et les écrous sont bien
serrés.
- Si un entraînement pneumatique est incorporé,
appliquez de l'air comprimé trois ou quatre fois
pour vérifier que la vanne réalise l'opération
d'ouverture et de fermeture sans difficulté.

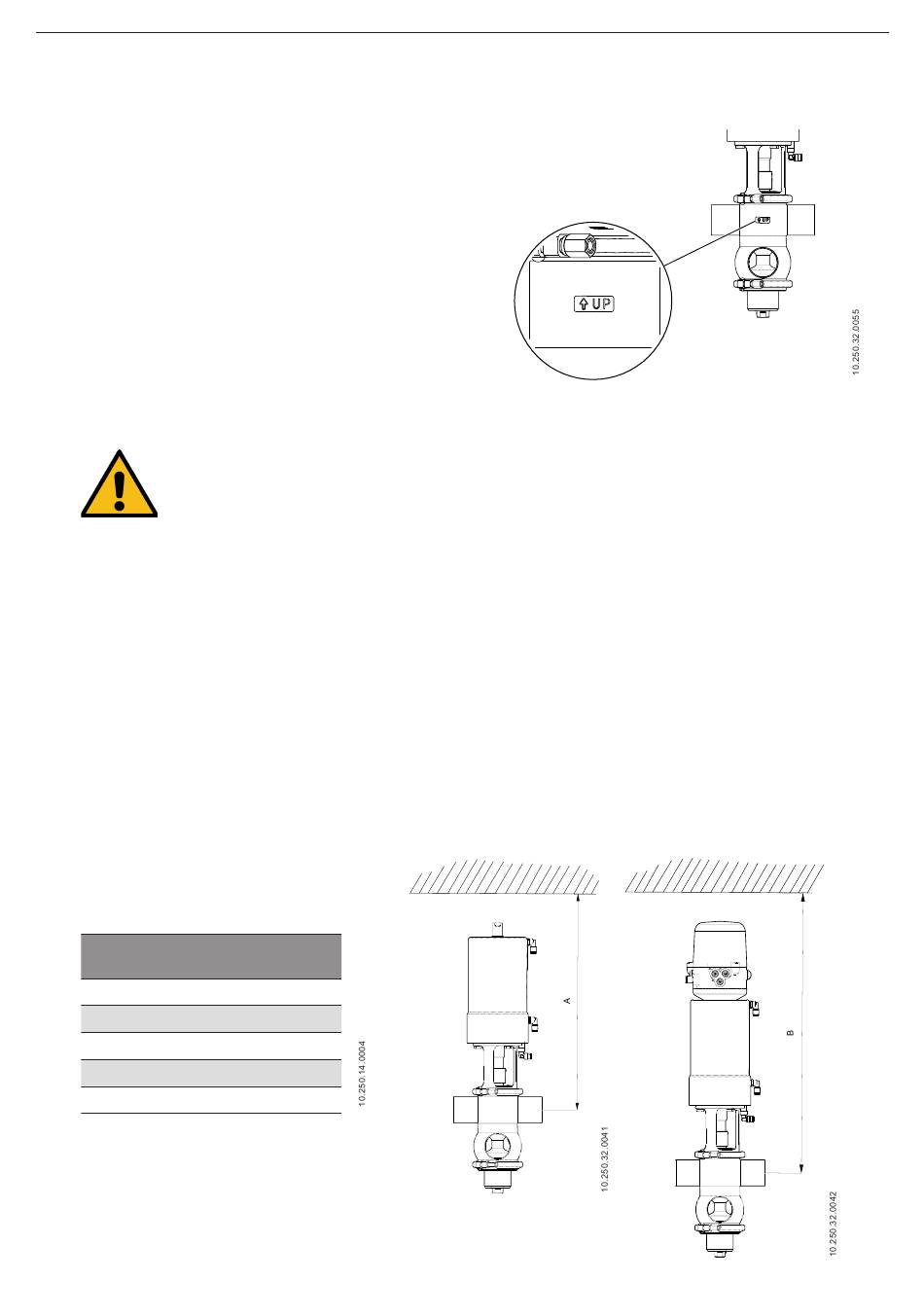

5.7. ORIENTATION DU CORPS
Orienter le corps de façon à ce que l'actionneur soit
monté dans la direction indiquée par la flèche appo-
sée sur le corps.
5.8. SOUDURE
Les travaux de soudure doivent uniquement être effectués par un personnel qualifié,
formé et équipé des moyens nécessaires pour réaliser ces travaux.
Avant de réaliser la soudure, vérifier l'orientation correcte du corps comme indiqué à la
section
Tout joint soudé doit être à « pleine pénétration », sans piqûres, plis, fentes, fissures ni défauts
d'alignement et peut recevoir une finition de surface intérieure conformément aux dispositions
de la norme AWS/ANSI D 18.1. La décoloration de la soudure à l'état de soudure devra être la
soudure 1, 2 ou 3 comme indiqué dans la norme AWS/ANSI D 18.2, ou la soudure nº 1, 2, 3, 4 ou 5
comme indiqué dans le document 35 de l'EHEDG (Soudure hygiénique des tuyauteries en industrie
alimentaire (2006)).
Pour réaliser les travaux de soudage :
- Démontez la vanne conformément aux instructions de la section
de la vanne.
- Soudez le corps de la vanne aux conduits en maintenant la distance indiquée dans le tableau
ci-dessous, cote A. Cela permettra de démonter la vanne, d'en effectuer les contrôles ultérieurs
et de changer les pièces nécessaires de la vanne telles que les joints, les guides, etc.
Taille vanne
DN 40 / OD 1½''
DN 50 / OD 2''
DN 65 / OD 2½''
DN 80 / OD 3''
DN 100 / OD 4''
INOXPA S.A.U.
10.250.30.07FR · (0) 2023/07
5.7. Orientation du corps.
B
A
[mm]
[mm]
610 765
640 795
790 950
830 990
965 1120
8.4. Démontage et montage
Installation
11
