3
Installation
3.1
À faire avant l'installation du
produit.
• Assurez-vous que le préchauffage est connecté à l'ali-
mentation électrique avec un câble rond fixe et que tous
les presse-étoupes sont serrés contre les câbles pour évi-
ter les fuites.
• Assurez-vous que le débit d'air à travers le préchauffage
ne soit pas inférieur à 1,5 m/s lorsque le préchauffage est
en fonctionnement.
• Assurez-vous que l'air soit filtré pour éviter toute contami-
nation du capteur de débit d'air.
• Assurez-vous qu'il y ait suffisamment d'espace pour l'ins-
tallation, le remplacement et l'inspection sur l'emplace-
ment d'installation.
3.2
Pour installer le préchauffage
Avertissement
La distance minimale entre l'élément
chauffant et les matériaux combustibles
doit être de 30 mm.
Avertissement
Assurez-vous qu'il ne soit pas possible
de toucher l'élément chauffant lorsque le
produit est en fonctionnement.

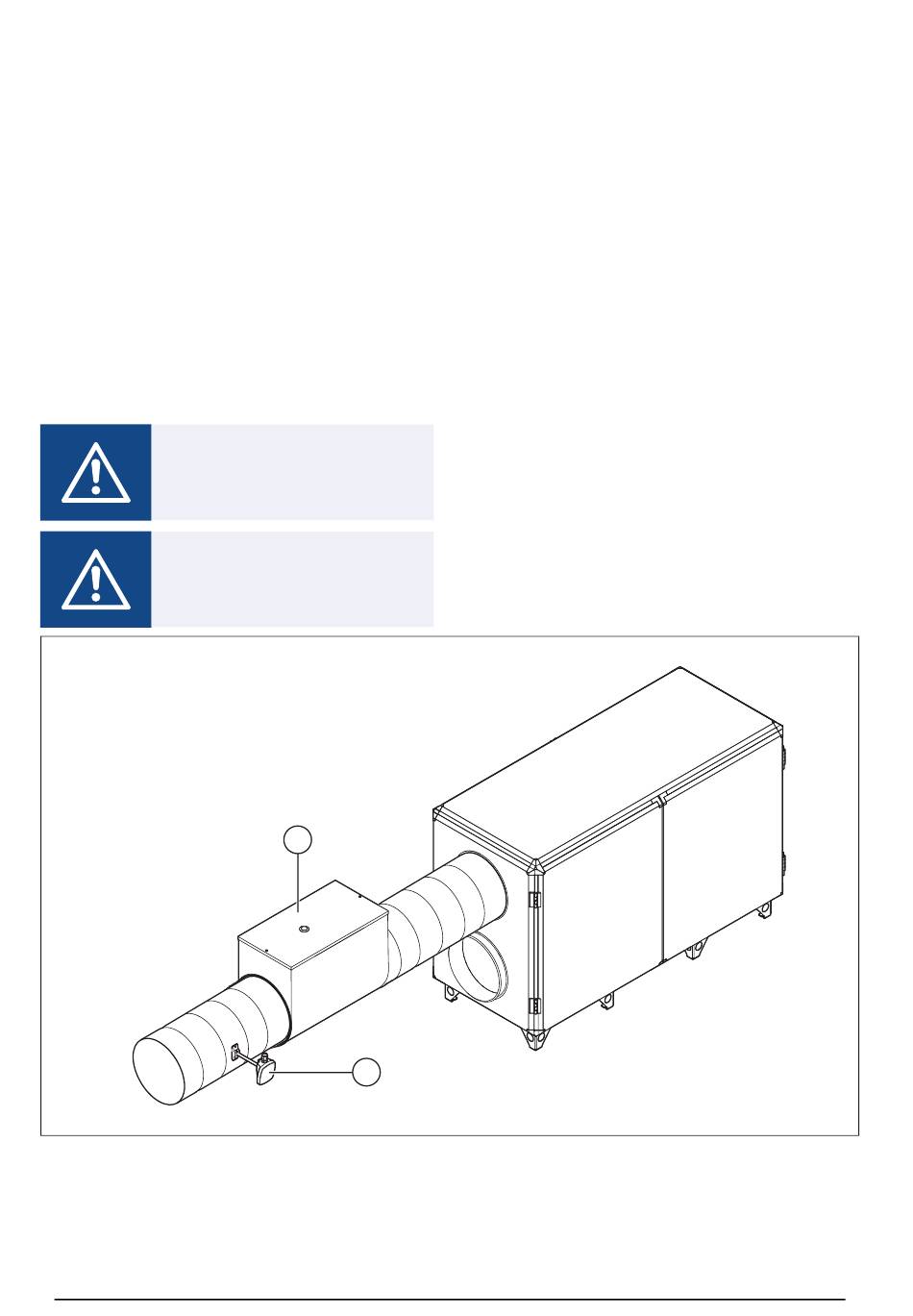

2
1
1
Installez le préchauffage dans la gaine avec un minimum
de 2 x le diamètre de la gaine à partir d'un coude, d'un fil-
tre ou d'autres objets qui peuvent causer des turbulen-
ces dans le flux d'air.
Pour les produits avec des raccordements à la gaine cir-
culaires, effectuez ces étapes :
a.
Placez la gaine sur le joint de gaine du produit. Tirez
la gaine sur les anneaux en caoutchouc du joint de
gaine sur l'élément chauffant de la gaine.
b.
Utilisez des vis autoperceuses pour fixer la gaine au
joint de gaine.
Pour les produits avec des raccordements à la gaine rec-
tangulaires, effectuez ces étapes :
a.
Installez le préchauffage sur la gaine à l'aide des
rails de guidage. Les rails de guidage ne sont pas
fournis par Systemair.
b.
Placez une isolation ignifuge applicable sur le pré-
chauffage conformément aux règlements locaux re-
latifs aux gaines de ventilation.
2
Installez le capteur de gaine fourni (1) dans la gaine.
a.
Utilisez une perceuse pour percer un trou pour le
capteur d'air de soufflage dans la gaine d'air neuf.
b.
Assurez-vous que la distance entre le trou et le pré-
chauffage (2) est au minimum de 1,5 m.
c.
Placez le capteur dans le trou, réglez la longueur et
fixez le capteur à l'aide des vis fournies.
3
