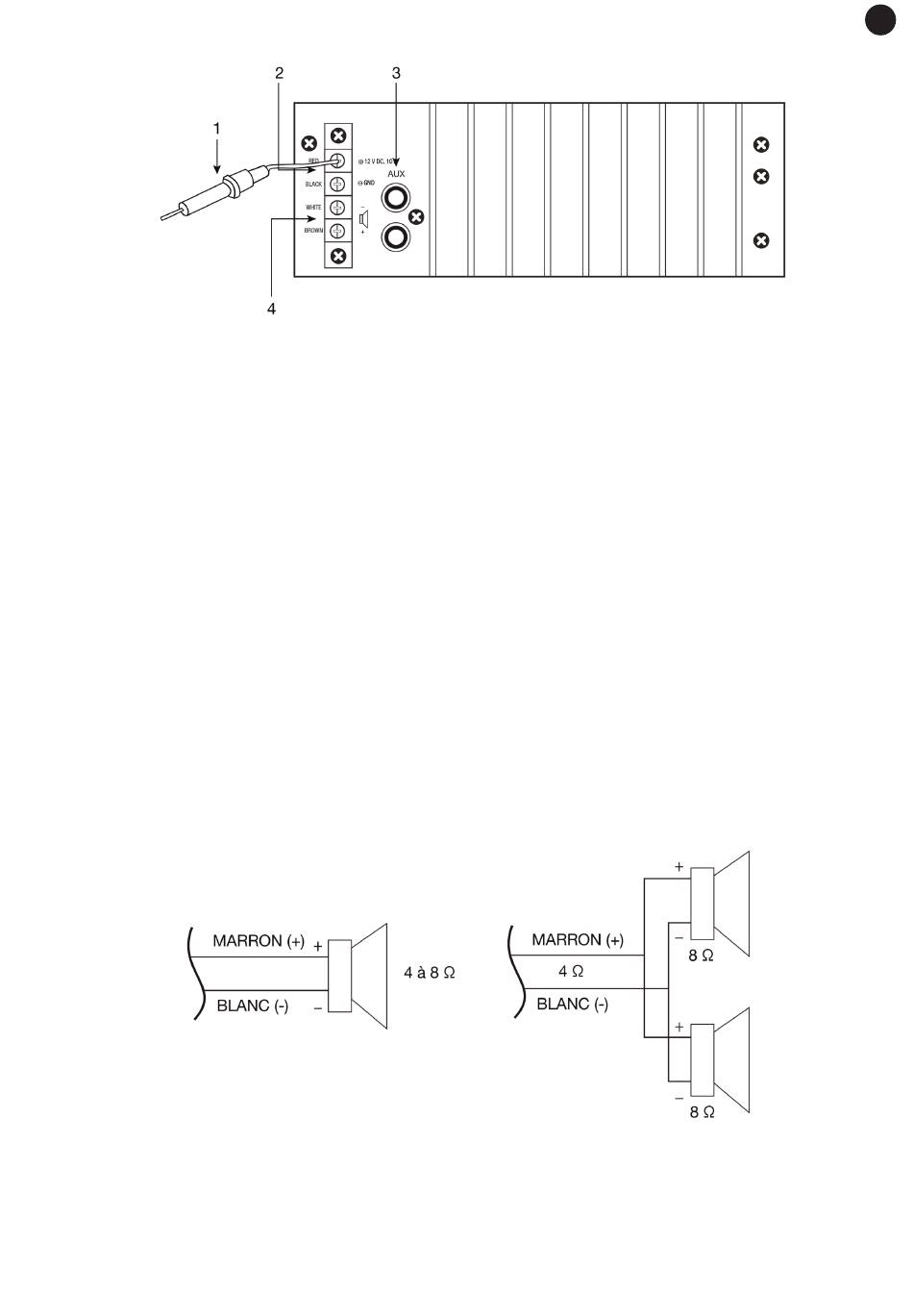

PANNEAU POSTÉRIEUR
1.- Portefusible. Fusible de protection (250 V/10 A). Remplacez toujours le fusible avec la même valeur.
2.- Borniers d'entrée du courant de l'alimentation. Branchez le câble rouge au bornier +12 V CC et le câble
noir au bornier - (GND).
3.- AUX: entrée auxiliaire, 2 x RCA.
4.- Borniers pour la connexion de haut-parleurs. L'impédance de sortie est de 4 à 8 Ω. Connectez le câble
marron au bornier marqué par+ (haut-parleur) et le câble blanc au bornier marqué avec - (haut-parleur).
CONNEXION
Connectez les câbles forunis aux borniers filetés du panneau postérieur de l'amplificatreur.
CONNEXION DES HAUT-PARLEURS
Connectez les borniers de sortie aux haut-parleurs, le câble marron (+) au bornier positif et le câble blanc
(-) au bornier négatif.
Assurez vous de faire correctement les connexions et quelle soient bien isolées pour éviter des dommages
à l'amplificateur.
La sortie de haut-parleurs admet la connexion d'une impédance de charge de 4 à 8 Ω. L'impédance de la
sortie de haut-parleurs se réglera automatiquement à la charge meis les meuilleurs résultats s'obtiennent si
l'amplificateur se charge avec 4 Ω.
Si vous connectez plusieurs haut-parleurs l'impédance totale doit se trouvé entre 4 et 8 Ω. Si vous chargez
l'amplificateur avec une impédance moins ou plus grande, vous pouvez provoquer des dommages à
l'amplificateur.
CONNEXION DE L'ALIMENTATION
Connectez le câble noir (-) avec le negatif de la batterie et le càble rouge (+12 V CC) avec le positif de la batterie.
Respectez la polarité des câbles.
L'amplificateur doit être intallé uniquement dans des voitures équipés de batteries de 12 V avec le ngatif à
masse par moyen du châssis.
Utilisez toujours un fusible de la même valeure.
EXMPLE DE CONNEXION EN PARALLÈLE
- 5 -
FR
