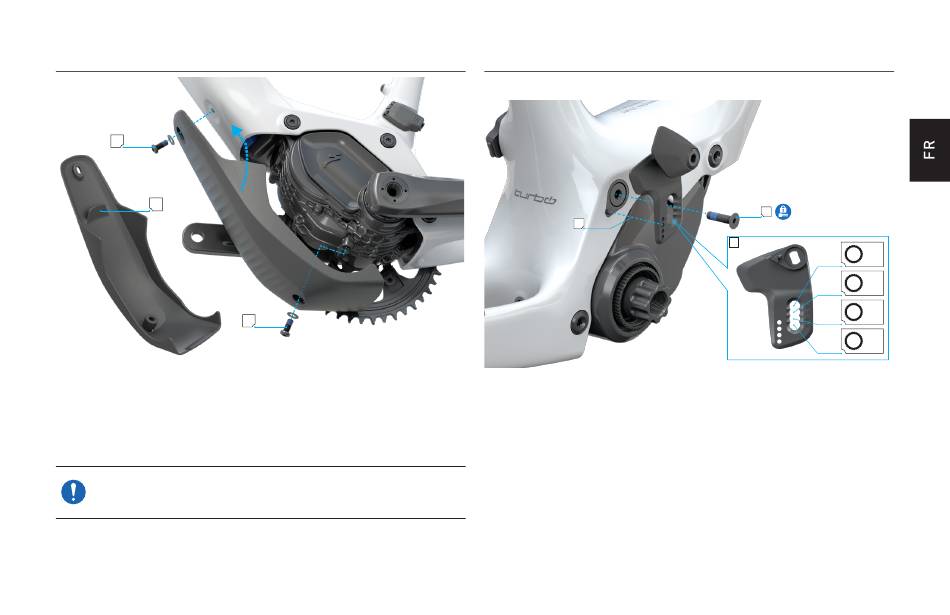

6.4. CARTER MOTEUR
B
A
„ Repérez le bec du carter moteur (A) qui vient contre le bord inférieur
du tube diagonal, puis alignez les orifices supérieur et inférieur avec
les orifices situés sur le tube diagonal et le moteur.
„ Insérez la vis supérieure (B) et la vis inférieure (C), puis, à l'aide d'une
clé dynamométrique et d'une douille Torx T25, serrez les vis supérieure
et inférieure au couple de 3 Nm/27 in-lbf.
ATTENTION : la vis supérieure (B) est la vis de fixation de la
batterie ; elle doit être serrée au couple recommandé à l'aide
d'une clé dynamométrique et d'une douille Torx T25.
C
6.5. GUIDE-CHAÎNE
Installer le guide-chaîne et l'étoile
1
„ Alignez l'orifice correspondant situé sur le guide-chaîne avec le taquet
situé sur la fixation du moteur (1).
„ Insérez la vis à travers l'orifice correspondant à la taille du plateau et
dans la vis de fixation centrale du moteur (2).
„ À l'aide d'une clé dynamométrique et d'une douille hexagonale de
3 mm, serrez la vis au couple de 4,5 Nm/40 in-lbf.
2
2
42t
44t
46t
48t
14
