Assemblage

Installation de la chaudière

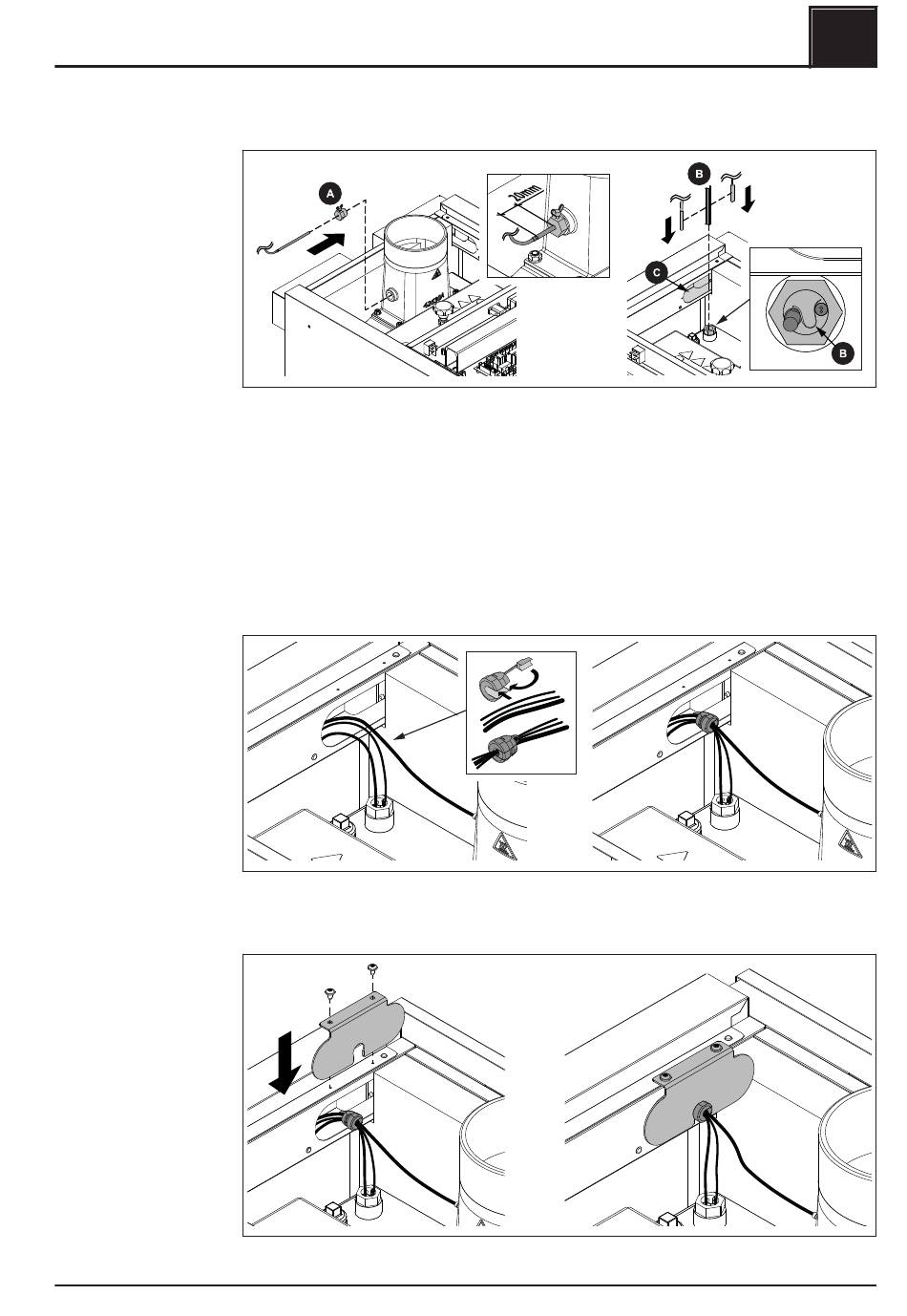

3.5.11 Installer les sondes

Instructions de montage S3 Turbo | M1870119_fr-ca

❒ Visser le manchon en cuivre pour le capteur de température des fumées

➥ Veiller à ce que le filet se trouve dans la partie supérieure du manchon en cui‐

vre

❒ Enfoncer le capteur de température des effluents gazeux jusqu'à le laisser encore

dépasser de 20 mm env. du boîtier et fixer la position avec la vis à ailettes

❒ Pousser la sonde de la chaudière et la sonde STL dans le doigt de gant avec res‐

sort de pression (B) lorsque la chaudière atteint sa température de départ

❒ Faire passer le câble dans la gaine (C) du boîtier de commande

➥ Insérer l'excédent de câble dans la gaine

❒ Introduire les câbles de la sonde de fumées, la sonde STL et la sonde de la chau‐

dière dans la gaine avec un serre-câble.

❒ Pousser le serre-câble dans la découpe de la plaque de finition.
