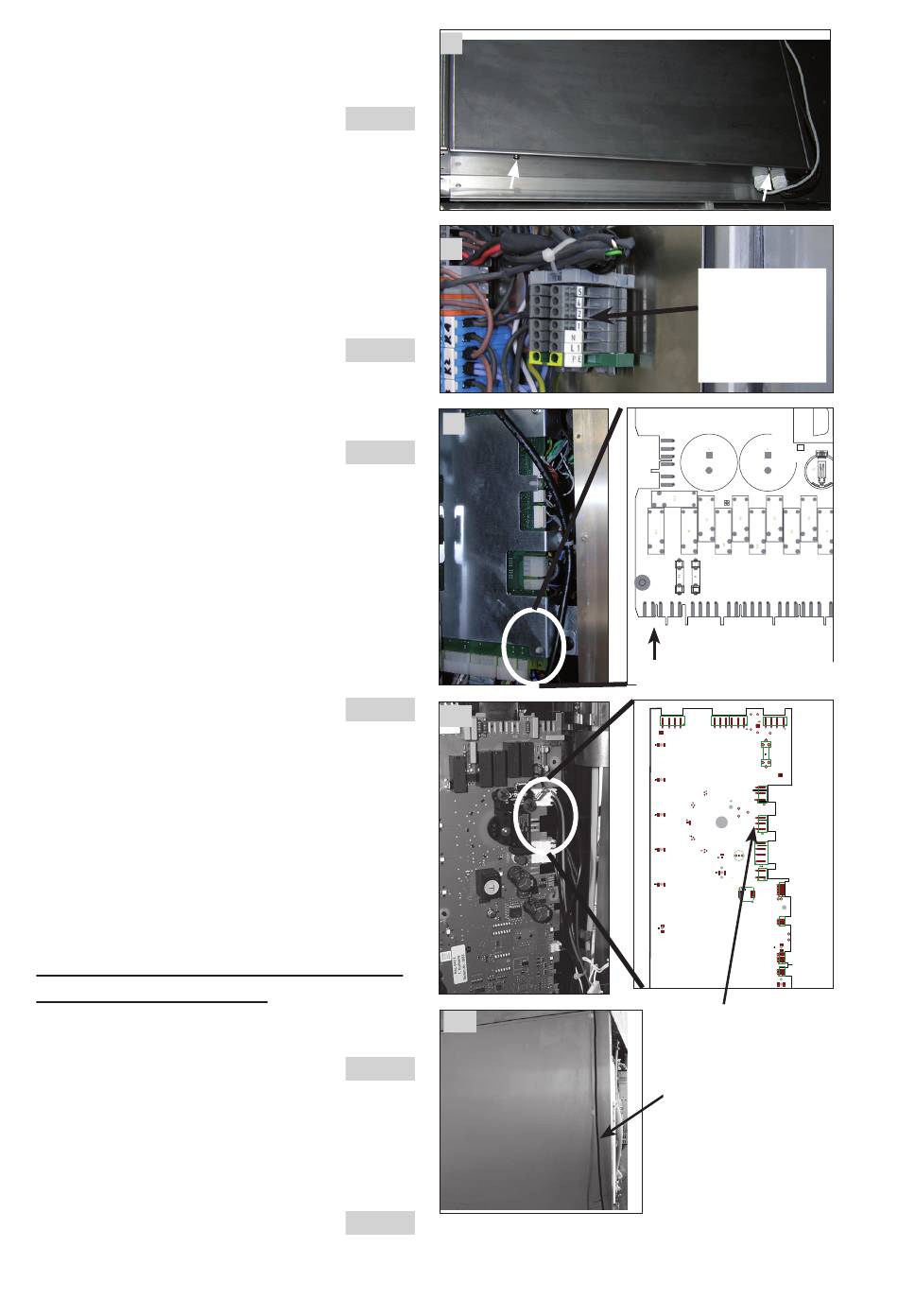

2.2 Branchement du câble de commande
- Un boîtier d'alimentation se situe à l'arrière d'
UltraVent® ouvrez-le en desserrant les vis.
- Pour le branchement, passez lez câbles à
travers les presse-étoupes correspondants dans
le boîtier d'alimentation.
- Le câble de commande W26 (fig. 1, pièce 3) est
compris dans le kit Ultravent. Branchez ce câble
comme suit :
- sur les appareils SelfCookingCenter : pic. 8
Enlevez le pcb I/O de l'appareil
Branchez le câble de commande W26 avec le
terminal X23 du pcb I/O
-sur les appareils CombiMaster:
Branchez le câble de commande W26 sur X23
du pcb opérateur
- Passez le câble noir à travers le presse-étoupe
puis par l'arrière du four mixte vers le boîtier
d'alimentation d'Ultravent®.
- Le câble de commande est doté d'un fil vert,
blanc et marron.
- Seuls les fils vert et blanc sont nécessaires
au branchement d'Ultravent
Branchez le fil vert à la borne1 et
le fil blanc à la borne 2 du boîtier d'alimentation
Ultravent
Isolez le fil marron
- Le câble peut être fixé à l'arrière du dispositif à
l'aide des attache-câbles autocollantes fournies
(fig.1 pièce 4)
22
6
fig. 6
7
fig. 7
8
fig. 9
9
10
fig 7
fig. 10
UV-USA SelfCooking Center V02, 05/2012
X8
X106
X107
X54
X51
Term.: 1/2
Câble de com-
LED3
X24
mande vers
X11
pcb X23 (W26)
LED V10
X25
LED V68
X14
X13
F1
F2
2AT
2AT
X23
X21
X19
X20
X75
Depuis Ultravent (term. 1/2)
X20
X19
X18
F1
X21
X23
X14
X13
X11
X8
X26
X27
X30
Depuis Ultravent (term. 1/2)
X12
DIP 1
X1
DIP 2
X50
X4
X10
Fixez à l'aide des
X6
attaches-câbles
X31
autocollantes
X24
X32
X17
X16
X3
X4
X2
X5
X6
X16
X1
X12
X30
X29
X60
X26
X15
X27
X18
X2
X5
X3
