Tronçon initial
B
Inspection
C
Conduit extérieur isolé
Conduit de fumées préexistant (fig. 7)

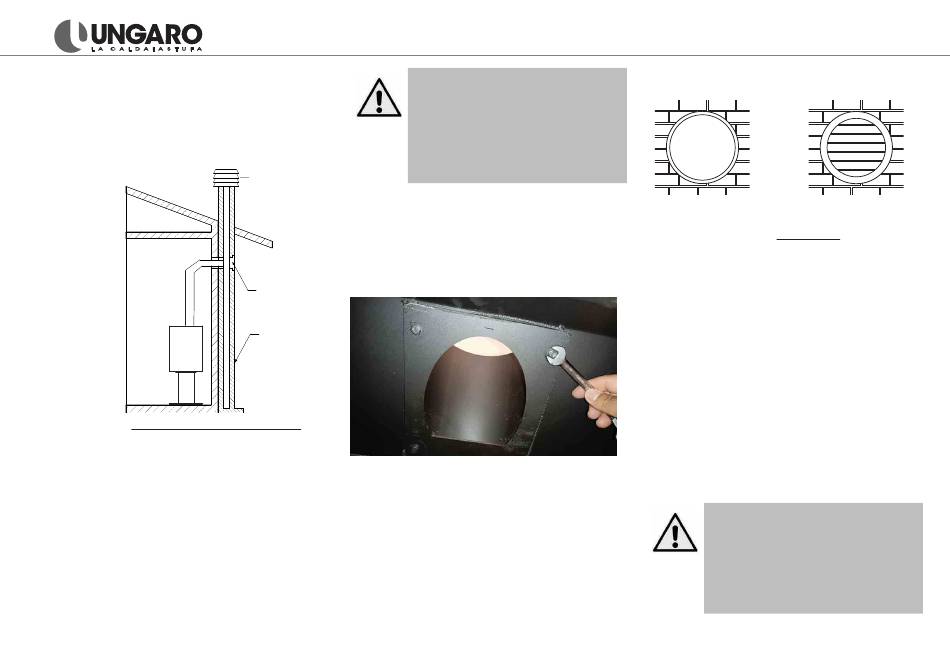

fig. 7 - Conduit de fumée existant
A
Conduit de fumée
B
Inspection
C
Cheminée
Equipez le conduit d'une zone de récupéra-
tion des suies et de la condensation, avec
une porte étanche, afin de permettre un
nettoyage facile. Il est obligatoire que le
conduit de fumées ait une continuité ju-
squ'au pot de cheminée.
L'installation d'une trappe inspection
avec évacuation de la condensation
est nécessaire au premier change-
ment de direction du raccordement
en sortie du poêle. Dans le cas d'un
positionnement en intérieur, il faut
protéger le sol sous-jacent de toute
fuite de cendres ou de liquides.
C
Pour la connexion du conduit de fumée au
générateur, suivez les images du Chapitre
7. La fig.8 est valable seulement dans le
cas ou il est impossible de retirer le généra-
teur de l'extérieur du premier tronçon de
raccordement.
B
A
3.7 Prise d'air
La pièce dans laquelle le poêle est installé
doit être suffisamment aérée pour assurer
une combustion correcte. À la proximité du
poêle, une embouchure de passage de l'air,
ayant une section libre d'au moins 100 mm
doit être présente, protégée par une grille
fig. 8
10
interne et une grille externe, fig. 9.
Grille à maille large
Trou libre
fig. 9 - Prise d'air
En absence de murs périmetraux dans la
pièce d'installation, l'embouchure de pas-
sage de l'air doit relier à une pièce adja-
cente pour continuer l'évacuation jusqu'à
atteindre un mur faisant face à l'extérieur.
Il n'y a aucune obligation de prélever l'air
de combustion à l'extérieur de la mai-
son par un conduit relié directement au
générateur. Le terminal placé à l'extérieur
doit être équipé d'une rétine interdisant
l'entrée de corps étrangers et / ou d'a-
nimaux d'une taille non négligeable. En
cas de prélèvements d'air sur des pièces
adjacents, non externes, le conduit relié
au générateur doit se terminer à la sortie
du premier local autre que celui de l'in-
stallation.
Si vous connectez l'entrée de l'air
de combustion directement avec
l'extérieur du local d'installation, le
conduit ne doit pas changer la di-
rection, ni présenter des grilles ou
rétines de couverture épaisses aux
terminaux parce que celles-ci peu-
vent facilement s'obstruer.
