New Elite C 24 E
Le câble d'alimentation de l'appareil ne doit pas être remplacé par l'utilisateur. En cas de
dommages au câble éteindre l'appareil et pour le remplacement contacter exclusivement un
personnel hautement spécialisé. En cas de remplacement du câble électrique d'alimentation,
utiliser exclusivement du câble "HAR H05 VV-F" 3x0,75 mm
de 8 mm.

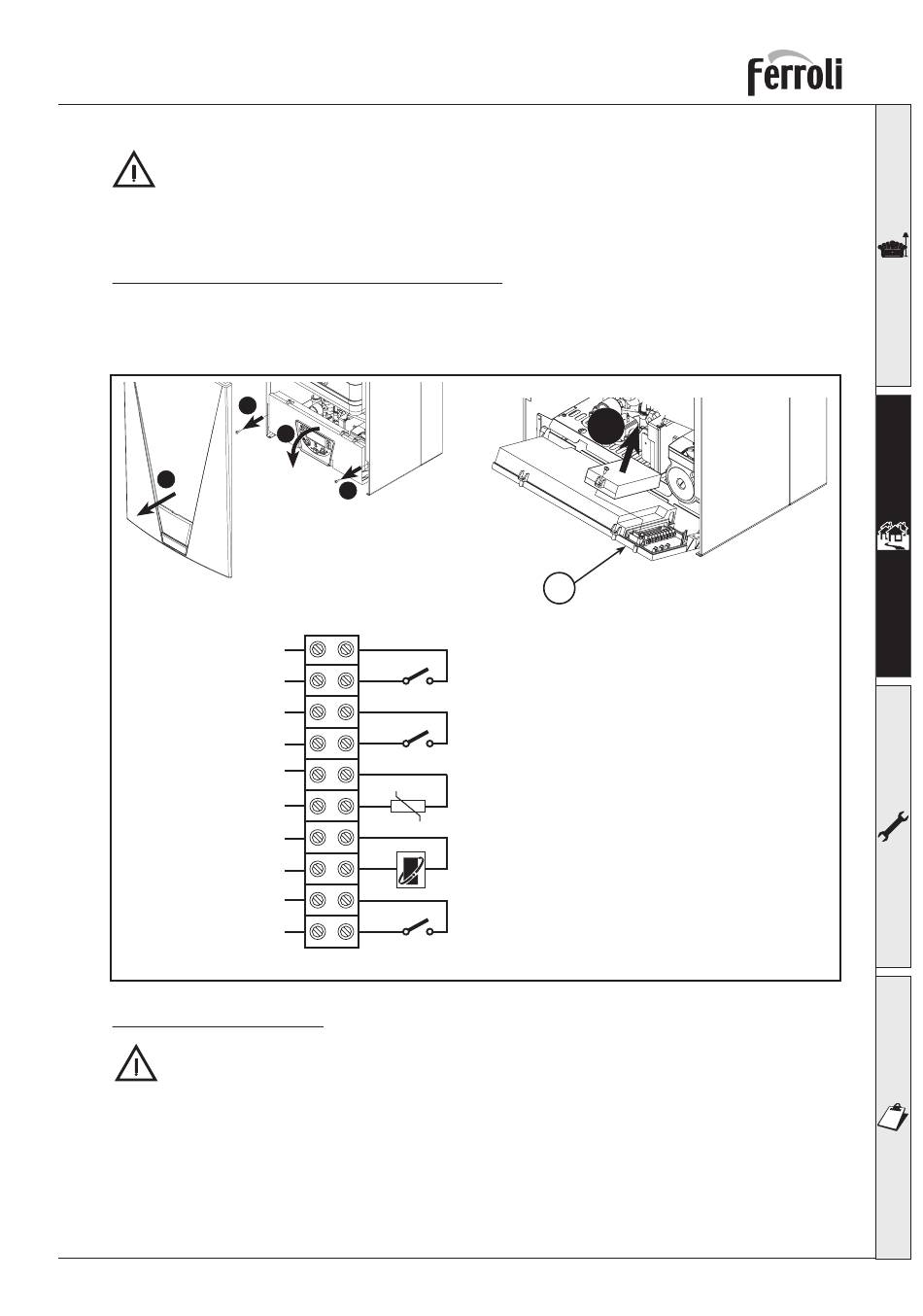

Accès à la barrette de connexion électrique
Suivre les indications fig. 7 pour accéder au bornier électrique. La disposition des barrettes
pour les différentes connexions est reportée dans les schémas électriques au chapitre des
données techniques.
1
Thermostat d'ambiance
ATTENTION : LE THERMOSTAT D'AMBIANCE DOIT ETRE A CONTACTS SECS. EN RELIANT
230 V. AUX BORNES DU THERMOSTAT ON ENDOMMAGE IRREMEDIABLEMENT LA CARTE
ELECTRONIQUE.
En raccordant un thermostat d'ambiance avec programmation quotidienne ou hebdomadaire,
ou un interrupteur horaire (minuterie), éviter d'utiliser l'alimentation de ces dispositifs à partir
de leur contact d'interruption. Leur alimentation doit se faire par raccordement direct au
secteur ou par piles selon le dispositif.
2
3
2
Schéma du bornier
13
12
11
10
9
8
7
6
5
4
2
avec diamètre externe maximum
4
A
Eco/Comfort
Contact (on/off)
pour exclusion sanitaire
Sonde extérieure
Chronocommande
à distance
Thermostat d'ambiance
fig. 7
17
