Description du produit
3
Description du produit
3.1
Structure et fonction
Structure
Sans raccord d'air de commande

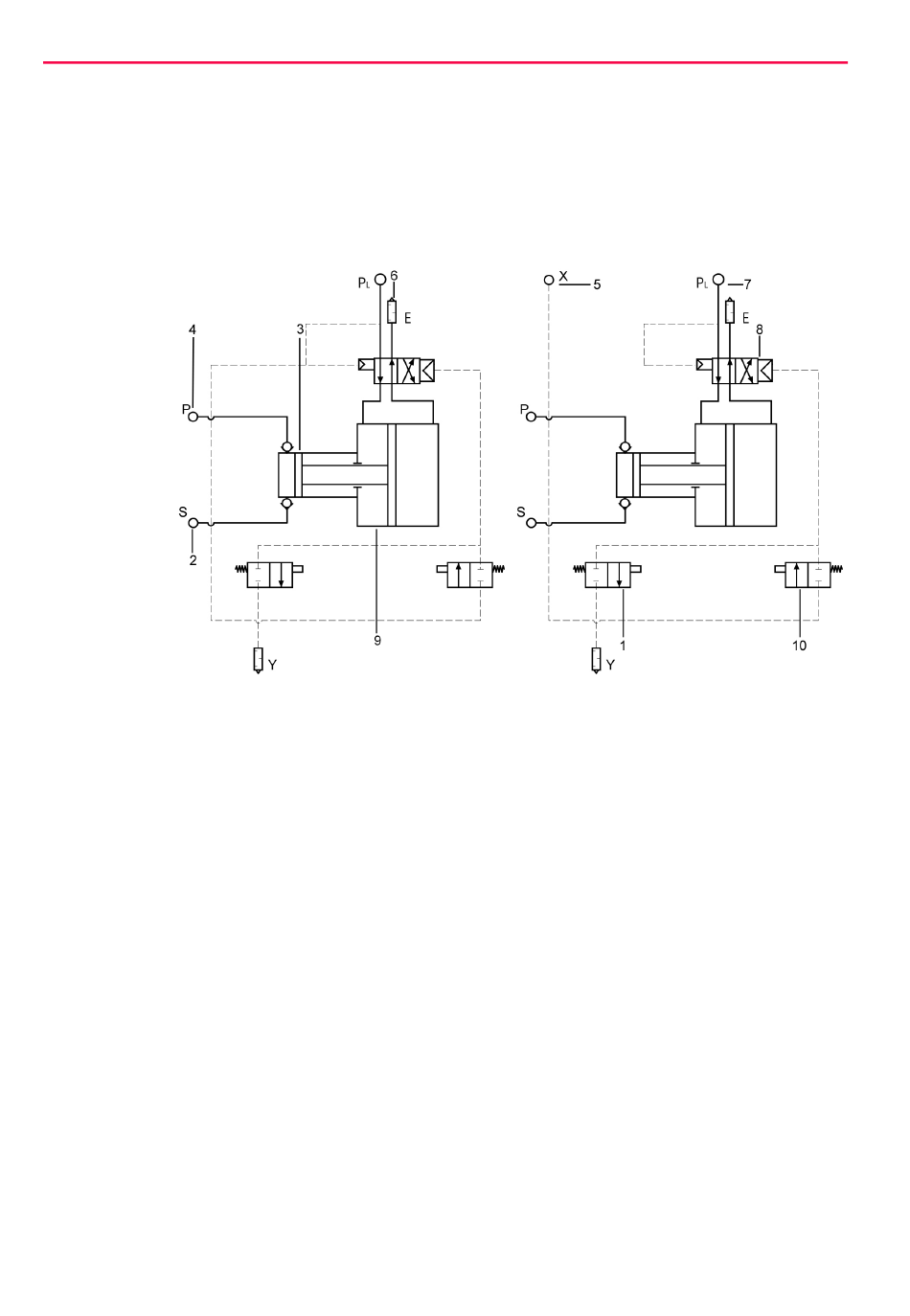

Tab. 3-1 Schéma de câblage de la pompe haute pression à effet simple
1
2
3
4
5
Description du fonctionnement
La pompe hydraulique à air comprimé fonctionne selon le principe d'un multipli-
cateur de pression. La grande surface du piston pneumatique (9) est mise sous
basse pression et agit sur la petite surface du piston haute pression (3) avec une
pression élevée.
Le piston de la pompe haute pression effectue des mouvements oscillants jusqu'à
l'atteinte de la pression d'immobilisation. Le piston haute pression refoule et
comprime le fluide de production à l'aide des clapets anti-retour situés sur le rac-
cord d'entrée (2) et le raccord de sortie (4). La pression de sortie résulte de la
pression d'entraînement réglée et du débit volumique.
15
Vanne pilote Clapet inférieur
Raccord d'entrée (S)
Piston haute pression
Raccord de sortie (P)
Raccord de l'air de commande (X)
Avec raccord d'air de commande
6
Raccord pour l'air évacué (E)
7
Entrée d'air d'entraînement (P
8
Curseur de commande
9
Piston à air
10 Vanne pilote Clapet supérieur
0000000194 - 004 - FR
)
