9. Conecte el conducto redondo de
4 pulg. (10 cm).
Pase el conducto existente por la abertura de
descarga de la cubierta.
Fije y pegue con cinta los conductos al conector
de conducto.
Pase el conector/conducto de vuelta a través de
la abertura.
Enganche las lengüetas y fíjelas con el tornillo
incluido en la bolsa de piezas.

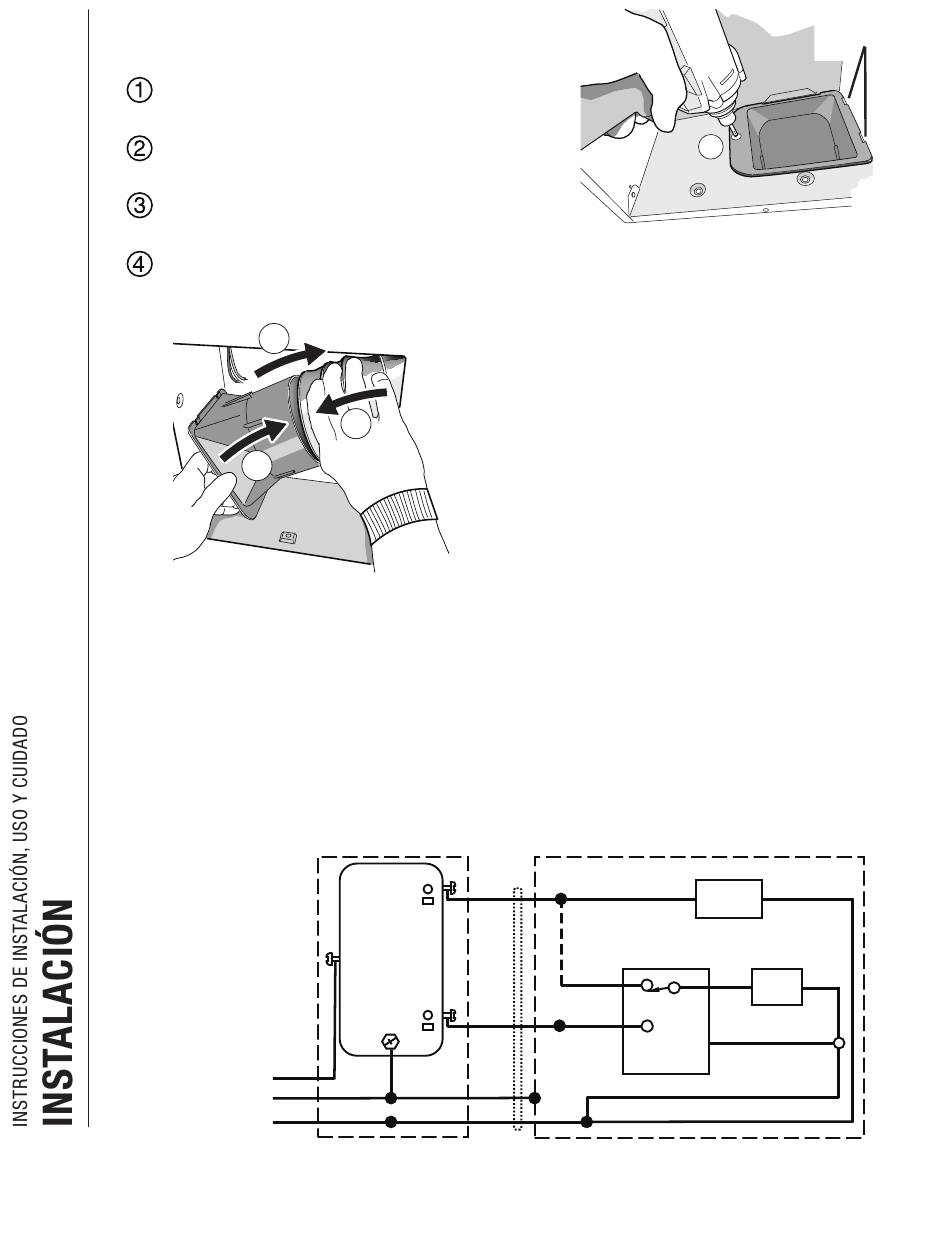

DIAGRAMAS DE CABLEADO

OPCIÓN DE CABLEADO N.º 1
• Cuando el primer interruptor (1) está encendido (ON), el ventilador funcionará automáticamente, con base en las
condiciones de humedad de la habitación.
• Encienda el ventilador de inmediato el periodo fijado en el temporizador (para controlar olores) ciclando el primer
interruptor.
• Use el segundo interruptor (2) para encender/apagar la luz.
• Con la conexión opcional mostrada, el ventilador siempre estará encendido cuando la luz esté encendida.
26
3
1
2
CONTROL DE 2 FUNCIONES
(SE COMPRA POR SEPARADO)
(2)
LUZ
(ENCENDIDO/
APAGADO)
COM
(1)
VENTILADOR
(AUTO/
TIERRA
APAGADO)
LÍNEA DE
NEGRO
ENTRADA
TIERRA
DE
BLANCO
120 VCA
INTERRUPTOR
Instale el soplador. Termine el cielo
raso y a continuación instale la rejilla.
Vea los pasos 9 y 10 en la página 22.
ROJO NEGRO
(Opcional)
GRIS
NEGRO CAFÉ
CONTROL
DE HUMEDAD
TIERRA
BLANCO
LENGÜETAS
4
LUZ
NEGRO
BLANCO
VENTILADOR
BLANCO
BLANCO
BLANCO
UNIDAD
