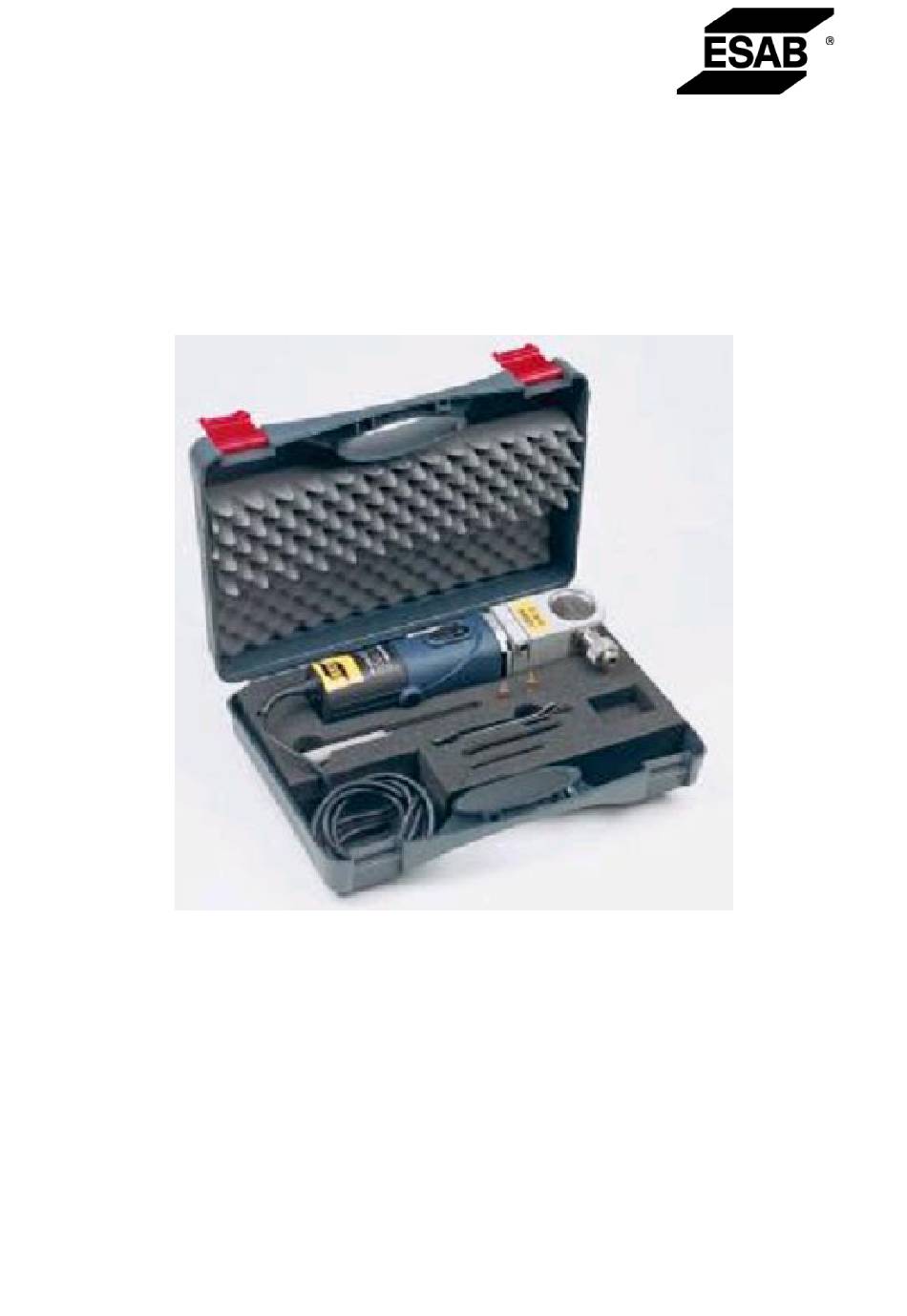

- Page 1 G-Tech Handy Notice explicative (FR) 2002-06-11 - 1 -...
- Page 2 Table des matières Utilisation requise Règles de sécurité Schémas & Description des pièces Champ d’application Données techniques & Etendue de livraison Avant la mise en marche Choix de la rectification Choix de la dimension de l’électrode Choix de l’angle d’affûtage Commande Mise en marche Affûtage d’électrodes au tungstène...
- Page 3 Utilisation requise G-Tech Handy sert uniquement à l’affûtage d’électrodes au tungstène. Aucune autre utilisation que celle décrite dans cette notice explicative n’est permise. Avant la mise en marche, il est important pour l’utilisateur d’avoir lu attentivement cette notice explicative. Règles de sécurité...
- Page 4 Construction et Description Insertion dans le porte- électrode Boîtier de filtre Excentrique pour Graduation définition de la surface d'angle d’affûtage d’affûtage (1 trait = 5 °) Porte-meule Gaine de filtre Trou du plan stick-out. Numéro de la machine Ecrou six pans en creux 25.2 Grille de filtre pour fixation du porte-...
- Page 5 Trou d’insertion vers porte- électrode Vis de serrage Vis de serrage avec impact (SW 17) Verre Disque abrasif indicateur Ouverture du disque abrasif Pour réglage du stick-out Pince de serrage 5 Porte-électrode 14 Impact Pinces de serrage pour porte-électrode 16.1 pour 1,0 mm 16.2 pour 1,6 mm 16.3 pour 2,0 mm 16.4 pour 2,4 mm...
- Page 6 Champ d’application G-Tech Handy est conçu pour l’affûtage d’électrodes au tungstène. Electrodes au tungstène, recuit ou non-recuit. Electrodes du diamètre de 1,0 mm à 4,0 mm. Réglage angulaire continu de 15° à 180°. Avec un plan stick-out pour minimiser le coût de l’affûtage.
- Page 7 S’assurer que la vis de serrage (15) est bien vissée. Choix de la rectification G-Tech Handy permet l’affûtage en 3 endroits différents sur la meule diamantée. Desserrer la vis de serrage (22) à la main. Soulever l’excentrique (20) et le faire tourner à 90° dans la position souhaitée.
- Page 8 5.2 Choix de la dimension de l’électrode Il y a 3 pinces de serrage différentes dans l’étendue de livraison. Choisir la grandeur correspondante et la visser dans le porte- électrode. A la livraison, le porte-électrode est muni d’une pince de serrage 2,4 mm.
- Page 9 6.2 Affûtage d’électrodes au tungstène Pousser le porte-électrode sous la rotation vers la meule diamantée sans laisser rougir l’électrode au tungstène. Ceci peut s’observer à travers le verre indicateur. L’affûtage est terminé lorsque le porte-électrode percute l’impact (14). Arrêter la machine et laisser le moteur s’arrêter complètement. Enlever le porte-électrode et le placer dans l’ouverture pour attribution du «...
- Page 10 Entretien L’entretien et/ou la réparation ne peut être effectué qu’après avoir débranché la prise électrique. 7.1 Remplacement du filtre. Le filtre doit être remplacé lorsqu’une grande quantité de poussière apparaît sur le verre indicateur (29). Desserrer la vis de serrage (25.3) du boîtier de filtre (25). Taper sur la grille de filtre (25.2) et enlever celle-ci.
- Page 11 Pièces détachées & pièces d’usure - 11 -...
- Page 12 Liste des Pièces détachées & Pièces d’usure Pos: Description: Quantité: Article n°: G-Tech Handy 230V 50HZ 0700 009 883 G-Tech Handy 230V 50HZ UK 0700 009 884 G-Tech Handy 110V 60HZ (CSA) 0700 009 885 Moteur 1 pce Interrupteur 1 pce Câble d’alimentation électrique...
- Page 13 10. EU – Déclaration de conformité. Selon les directives 98/37/EG, IIA Machine: Type:G-Tech Handy Machine N°. ____________________ Année: ____________________ Est développée, conçue et fabriquée conformément aux directives dénommées ci-dessus. Responsable: Fabricant: Esab AB Esabvägen S-69581 Laxå Tlf.: +46 584 81000 Les Normes suivantes ont été...
- Page 14 Description : Machine – n°: Date d’achat : Description du défaut : Ville, Date : Signature : Ce formulaire est à envoyer, en cas de garantie à : Esab AB Esabvägen S-69581 Laxå Fax +46 584 81448 - 14 -...
