CARACTERÍSTICAS
• Interfaz Dante de cuatro salidas.
• Conecte la interfaz Dante a un equipo de audio de nivel de línea.
• Bloques de terminales para todas las conexiones analógicas.
• Indicadores de señal en cada canal.
• PoE o fuente de alimentación externa.
• Se puede utilizar como inyector de PoE para alimentar otro dispositivo en red.
• Conecta en cadena dispositivos Dante.

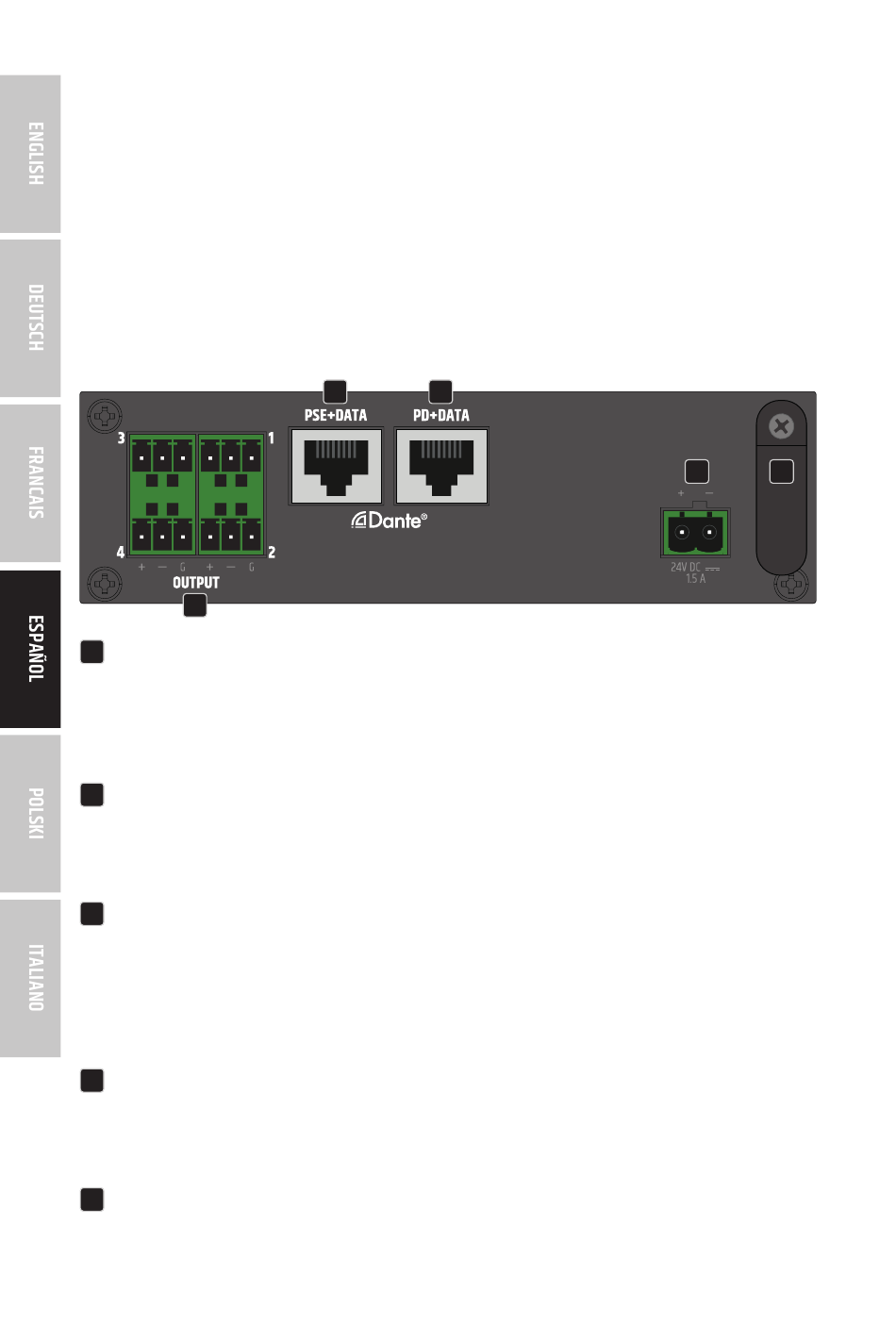

CONEXIONES, MANDOS E INDICADORES
3
CONEXIÓN DEL BLOQUE DE TERMINALES DE ALIMENTACIÓN
1
Conexión del bloque de terminales para alimentar el equipo. Para evitar que se dañe el equipo,
utilice solo la fuente de alimentación original (suministrada opcionalmente).
Fuente de alimentación alternativa: Conmutador Ethernet o inyector PoE con PoE+ (Power over
Ethernet plus) o superior.
SUJETACABLES
2
Utilice el sujetacables para el cable flexible de la fuente de alimentación, para así proteger los
bloques de terminales de alimentación del equipo y del cable y evitar que el conector se suelte
involuntariamente.
OUTPUT 1 – 4
3
Salidas de audio analógicas y balanceadas por bloques de terminales. Los pines +, − y G están
destinados a la señal de salida balanceada (adecuadas también para cableado no balanceado).
Se suministran los bloques de terminales. Si no hay señal de audio en las salidas de línea OUTPUT
1 a 4, estas se silenciarán de forma automática al cabo de un tiempo. Si se detecta una señal de
audio, la función de silenciamiento se desactivará automáticamente.
PSE+DATA (Power Sourcing Equipment)
4
Interfaz Dante® RJ45 para conectar otros dispositivos Dante® a la red Dante®.
Si la DIO 04 recibe alimentación a través de una fuente de alimentación externa, otra DIO 04
podrá alimentarse por PoE (véase el ejemplo de conexión 2).
PD+DATA (Powered Device)
5
Conector Dante® con RJ45 para conectar la DIO 04 a una red Dante®.
La interfaz DIO 04 puede alimentarse por PoE+ (Power over Ethernet plus) o superior.
54
4 5
1 2
