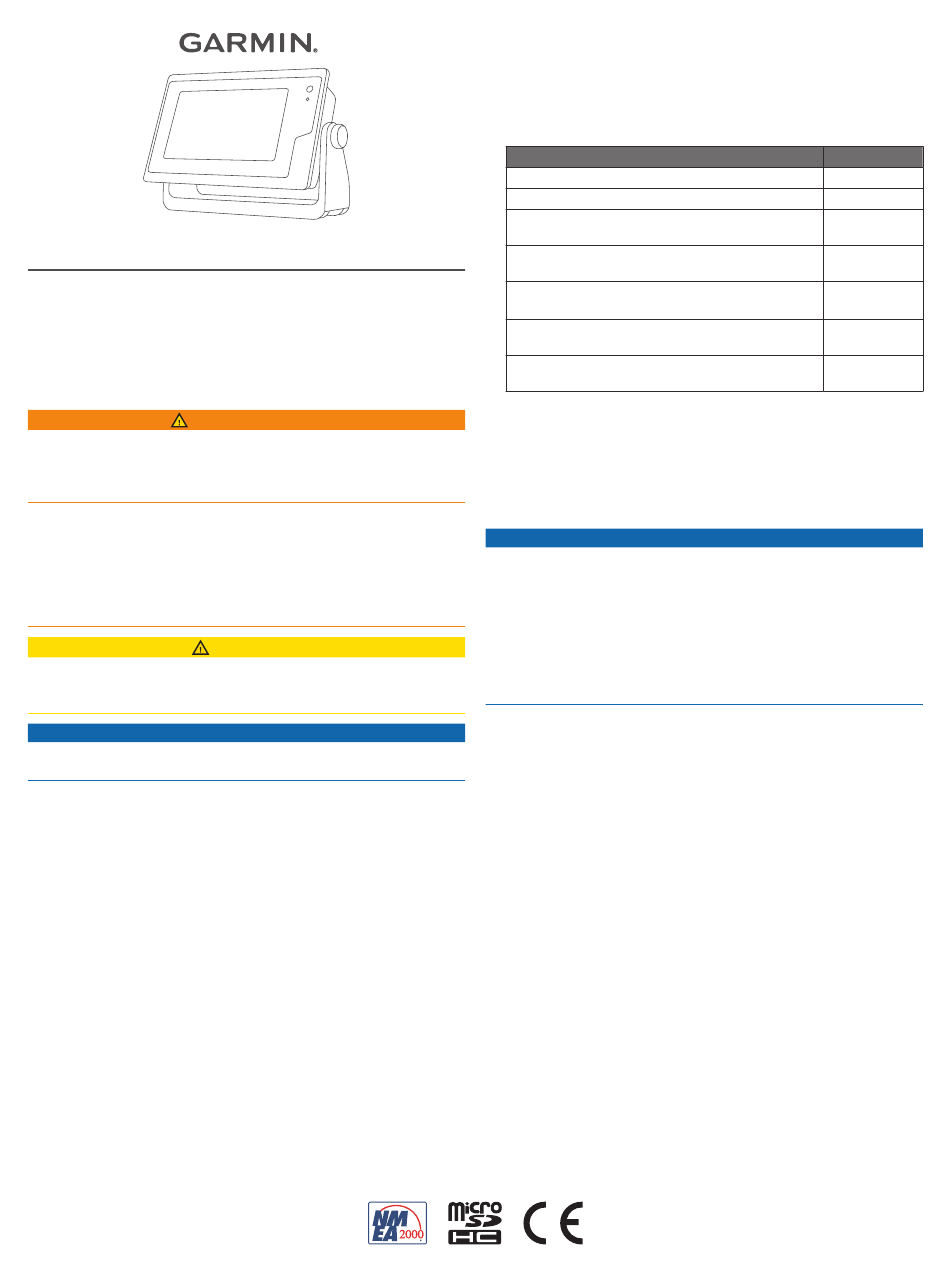

Garmin GPSMAP 702 Instructions D'installation

GPSMAP
INSTRUCTIONS
D'INSTALLATION
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
Lorsque vous connectez le câble d'alimentation, ne retirez pas
le porte-fusible en ligne. Pour éviter de vous blesser ou
d'endommager le produit en l'exposant au feu ou à une chaleur
extrême, le fusible approprié doit être placé comme indiqué
dans les caractéristiques techniques du produit. De plus, la
connexion du câble d'alimentation en l'absence du fusible
approprié annule la garantie du produit.
Portez toujours des lunettes de protection, un équipement
antibruit et un masque anti-poussière lorsque vous percez,
coupez ou poncez.
Lorsque vous percez ou coupez, commencez toujours par
vérifier la nature de la face opposée de l'élément.
Pour obtenir des performances optimales et éviter toute
détérioration du bateau, installez l'appareil selon les instructions
suivantes.
Lisez toutes les instructions d'installation avant de procéder à
l'installation. Si vous rencontrez des difficultés durant
l'installation, contactez le service d'assistance produit de
Garmin .
®
Contacter le support Garmin
• Rendez-vous sur support.garmin.com
et des informations, et accéder aux manuels des produits,
aux questions fréquentes, à des vidéos et à l'assistance
client.
• Aux Etats-Unis, appelez le 913-397-8200 ou le
1-800-800-1020.
• Au Royaume-Uni, appelez le 0808 238 0000.
• En Europe, appelez le +44 (0) 870 850 1241.
Mise à jour du logiciel
Vous devrez peut-être mettre à jour le logiciel du traceur après
l'installation. Pour obtenir des instructions sur la mise à jour du
Septembre 2020
702/902
®
ATTENTION
AVIS
pour obtenir de l'aide
logiciel, reportez-vous au manuel d'utilisation disponible sur
garmin.com/manuals/GPSMAP702-902.
Outils requis
• Perceuse
• Forets adaptés à l'appareil et au type d'installation
Style d'installation
Étrier avec vis à bois M4 incluses
Encastrement
Encastrement avec vis à bois M3.5 incluses
(série 702)
Encastrement avec vis à bois M4 incluses
(série 902)
Encastrement avec vis mécaniques et platines
incluses
Encastrement avec vis mécaniques M3.5 incluses
et trous agrandis (série 702)
Encastrement avec vis mécaniques M4 incluses et
trous agrandis (série 902)
• Tournevis cruciforme numéro 2
• Scie sauteuse ou foreuse rotative
• Lime et papier de verre
• Mastic d'étanchéité (recommandé)
Considérations relatives au montage
Installez cet appareil à un emplacement qui n'est pas exposé à
des températures ou des conditions extrêmes. La plage de
températures pour cet appareil est indiquée dans les
caractéristiques techniques du produit. Une exposition
prolongée à des températures dépassant la plage de
températures spécifiée, pendant le stockage ou en cours de
fonctionnement, peut provoquer une panne de l'appareil. Les
dommages dus aux températures extrêmes et leurs
conséquences ne sont pas couverts par la garantie.
Lorsque vous sélectionnez un emplacement de montage, tenez
compte des considérations suivantes.
• L'emplacement de montage doit offrir une visibilité optimale
en cours de navigation.
• L'emplacement doit également permettre un accès aisé à
toutes les interfaces de l'appareil (clavier, écran tactile et
lecteur de carte, le cas échéant).
• L'emplacement doit être suffisamment résistant pour
supporter le poids de l'appareil et le protéger des vibrations
ou des chocs excessifs.
• Pour éviter toute interférence avec un compas magnétique,
l'appareil doit être installé à la distance de sécurité au
compas indiquée dans les caractéristiques techniques du
produit.
• L'emplacement doit permettre la connexion et
l'acheminement de tous les câbles.
• L'emplacement ne doit pas être une surface plate et
horizontale. L'emplacement doit offrir un angle de vue fermé.
Testez l'emplacement et l'angle de vue avant d'installer
l'appareil. Si l'angle de vue est trop incliné vers le haut ou le
bas, les images risquent d'être de mauvaise qualité.
GUID-7AA5B76A-FA51-4893-BD66-64487F22275B v6
Taille du foret
3,2 mm (
13 mm (
2 mm (
3,2 mm (
6 mm (
4 mm (
Trou M3,5
Trou M4
AVIS
1
/ po)
8
1
/ po)
2
5
/ po)
64
1
/ po)
8
1
/ po)
4
3
/ po)
16
