nstallation
Montez le contacteur K3M et le bornier X4M. Fixez le
contacteur à l'aide des 2 vis de fixation de contacteur fournies.
Fixez le bornier à l'aide des 2 vis taraudeuses fournies.

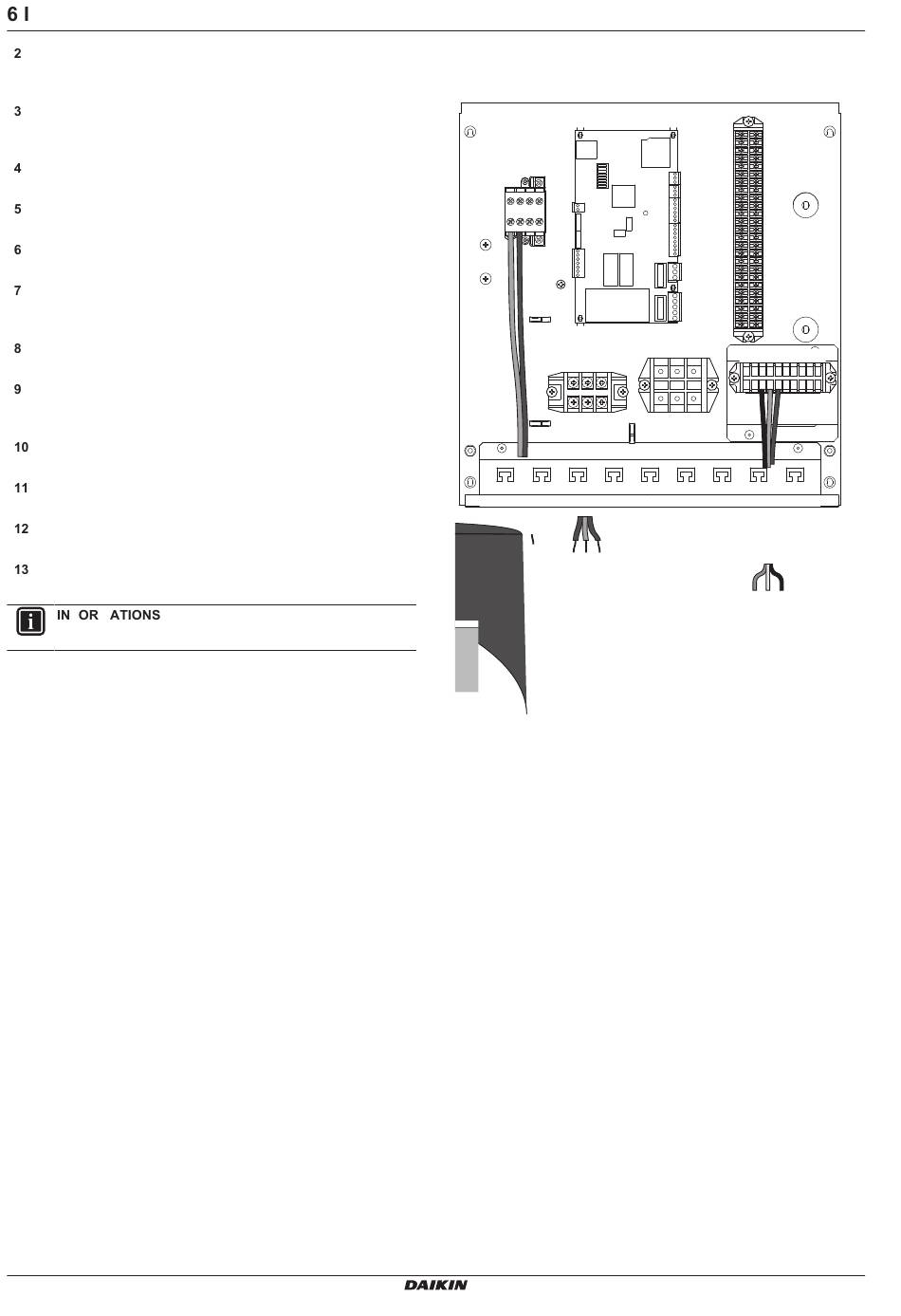

Installez le fil de liaison du sac des accessoires entre les
bornes X2M/7 et X2M/8 (reportez-vous à l'illustration ci-
dessous).
Raccordez le fil de mise à la terre du câble d'alimentation
électrique du booster ECS à la vis de terre du coffret électrique.
Raccordez les fils N et L du câble d'alimentation électrique du
booster ECS aux bornes de contacteur inférieures de K3M.
Raccordez les bornes supérieures de X4M/1 et de X4M/2 aux
bornes de contacteur supérieures de K3M.
Raccordez les fils de signaux du contacteur K3M (éliminez le
connecteur) aux bornes du boîtier de commande X8M/1 et
X8M/2.
Raccordez les fils du câble de thermistance aux bornes du
boîtier de commande X2M/3 et X8M/4.
Raccordez le fil de mise à la terre de borne du boîtier de
commande X4M à la vis de terre du coffret électrique (située
au-dessus de la borne).
Raccordez le câble d'alimentation électrique du booster ECS (à
fournir) aux bornes du boîtier de commande X4M/1+2+terre.
Raccordez le câble de vanne à 3 voies aux bornes de boîtier de
commande X8M/3, X8M/4 et X8M/5.
Fixez les câbles aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Lors de l'acheminement des câbles, veillez à ce qu'ils ne
gênent pas le montage du couvercle de l'unité.
F M
Seul le câblage local pertinent est illustré.
Manuel d'installation
12
A1P
K3M
X1M
X4M
Ballon d'eau chaude sanitaire avec kit en option pour système de
X2M
1 3 2 5 4 X8M
EKHWS150~300D3V3
pompe à chaleur air à eau
4P510672-1B – 2018.01
1
2
