3

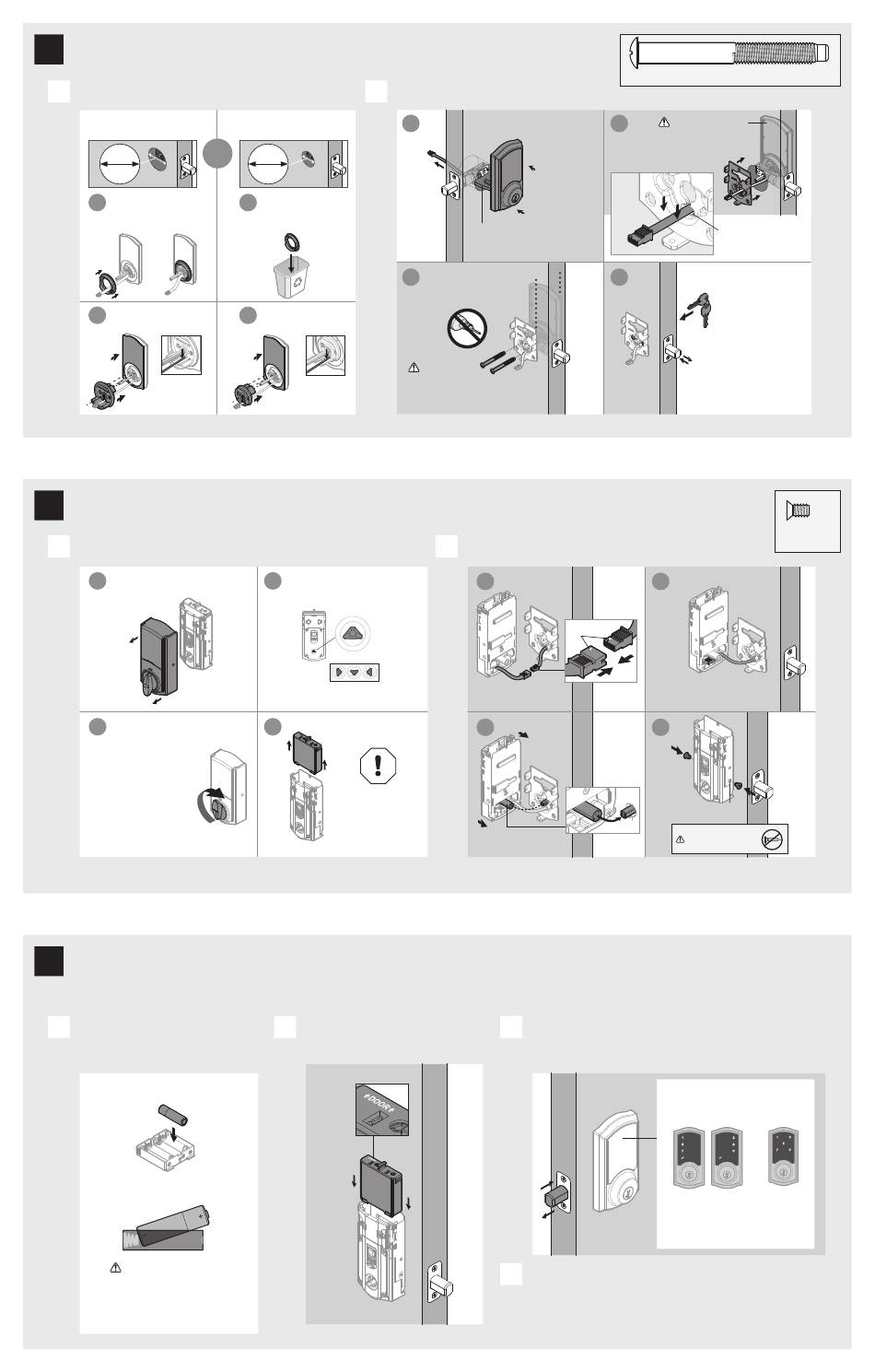

Posez l'écran tactile extérieur
A
Quel est le diamètre du trou dans la porte?
Le diamètre est de
54 mm (2 1/8 po)
54 mm
2 1/8 po
Un anneau adaptateur
a
est requis pour
l'installation. Installez sur
l'ensemble extérieur.
Installez la protection
b
antigel sur le cylindre de
l'ensemble extérieur.
Faites passer le câble à
travers le trou central,
puis poussez le câble
dans le trou inférieur.
68990
4
Posez l'ensemble intérieur
A
Retirez le couvercle des piles et le bloc-piles de l'ensemble intérieur.
a
Retirez le couvercle intérieur
de l'ensemble intérieur.
Si la tige du tourne-disque est
c
dirigée vers le bas, replacez
le couvercle sur
l'ensemble intérieur
et faites tourner le
tourne-disque jusqu'à
ce que vous entendiez
un déclic. Vous devrez
peut-être appliquer
une certaine force.
Une fois que l'arbre
du tourne-disque est
correctement orienté, retirez
à nouveau le couvercle.
5
Insérez les piles et effectuez le processus d'orientation
Cette étape permet d'apprendre à votre serrure l'orientation de la porte et
elle est cruciale pour assurer le bon fonctionnement de la serrure.
A
Insérez 4 piles AA dans le bloc-piles.
Vérifiez que la polarité
est correcte. Pour obtenir
de meilleurs résultats,
utilisez uniquement des
piles alcalines neuves
non rechargables.
B
Le diamètre est de
38 mm (1 1/2 po)
or
38 mm
1 1/2 po
La bague d'adaptation
a
n'est pas nécessaire
pour l'installation et
peut être jetée.
Installez la protection
b
antigel sur le cylindre de
l'ensemble extérieur.
Faites passer le câble à
travers le trou central,
puis poussez le câble
dans le trou inférieur.
68989
b
Assurez-vous que l'arbre
du tourne-disque est
tourné comme illustré.
Incorrect:
Si l'axe du taquet n'est pas orienté de façon
appropriée, replacez le couvercle dessus et tournez
le taquet comme l'indique l'illustration de l'étape C.
d
N'insérez pas les
piles avant l'étape 5.
B
Assurez-vous que la porte est
ouverte et insérez le bloc-piles.
Posez l'écran tactile extérieur et la plaque de fixation.
a
Le câble passe sous
le loquet.
c
Maintenez parallèle au
chant de la porte.
Serrez les vis
uniformément.
48654 (2x)
NE PAS trop
Sachet pour
serrer les vis.
serrure
B
Posez l'ensemble intérieur sur la plaque de fixation.
a
Assurez-vous que le
câble est bien branché.
c
C
Au bout de quelques secondes, le pêne demi-tour sort et rentre
de lui-même afin d'apprendre l'orientation de la porte. C'est
ce qu'on appelle le processus d'orientation de la porte, et il est
cruciale pour assurer le bon le fonctionnement de la serrure.
D
Si l'écran tactile indique un échec, recommencez la procédure.
Si le processus de remise des portes échoue toujours
après une deuxième tentative, effectuez la procédure
«Remise manuelle des portes» à la page 4.
2 / 4
Sachet
pour
serrure
(2x)
48654
b
Soutenez l'ensemble
du support extérieur
pendant la pose de la
plaque de fixation.
Faites passer le câble à
travers le trou central,
puis poussez le câble
dans le trou inférieur.
d
Insérez la clé et testez
le loquet. Si le loquet
ne sort pas ou ne
rentre pas facilement,
ajustez les vis.
Retirez la clé lorsque
vous avez terminé et
assurez-vous
que le pêne soit
complètement sorti.
Sachet
pour
serrure
b
alignez
Placez le câble en trop à
plat dans la partie inférieure
du boîtier intérieur.
d
69316
(2x)
Sachet pour
trou
serrure
inférieur
Assurez-vous que vous utilisez
les vis appropriées.
L'utilisation de vis incorrectes
endommagera le produit.
Une fois que le processus
d'orientation de porte est terminé,
l'écran tactile indique si la
procédure a réussi ou a échoué :
Réussite
Une marque de pointage
clignotante ainsi qu'une
colonne de chiffres
unique s'affichent
taille réelle
(2x)
69316
taille réelle
Échec
Marque
clignotante en
forme de X
