FS12NPT - Ensemble pour évier avec vanne NPT MIP x FIP de 12,7 mm (1/2 po)
FR
Guide d'installation et d'utilisation du système de détection des fuites et d'arrêt automatique de l'eau

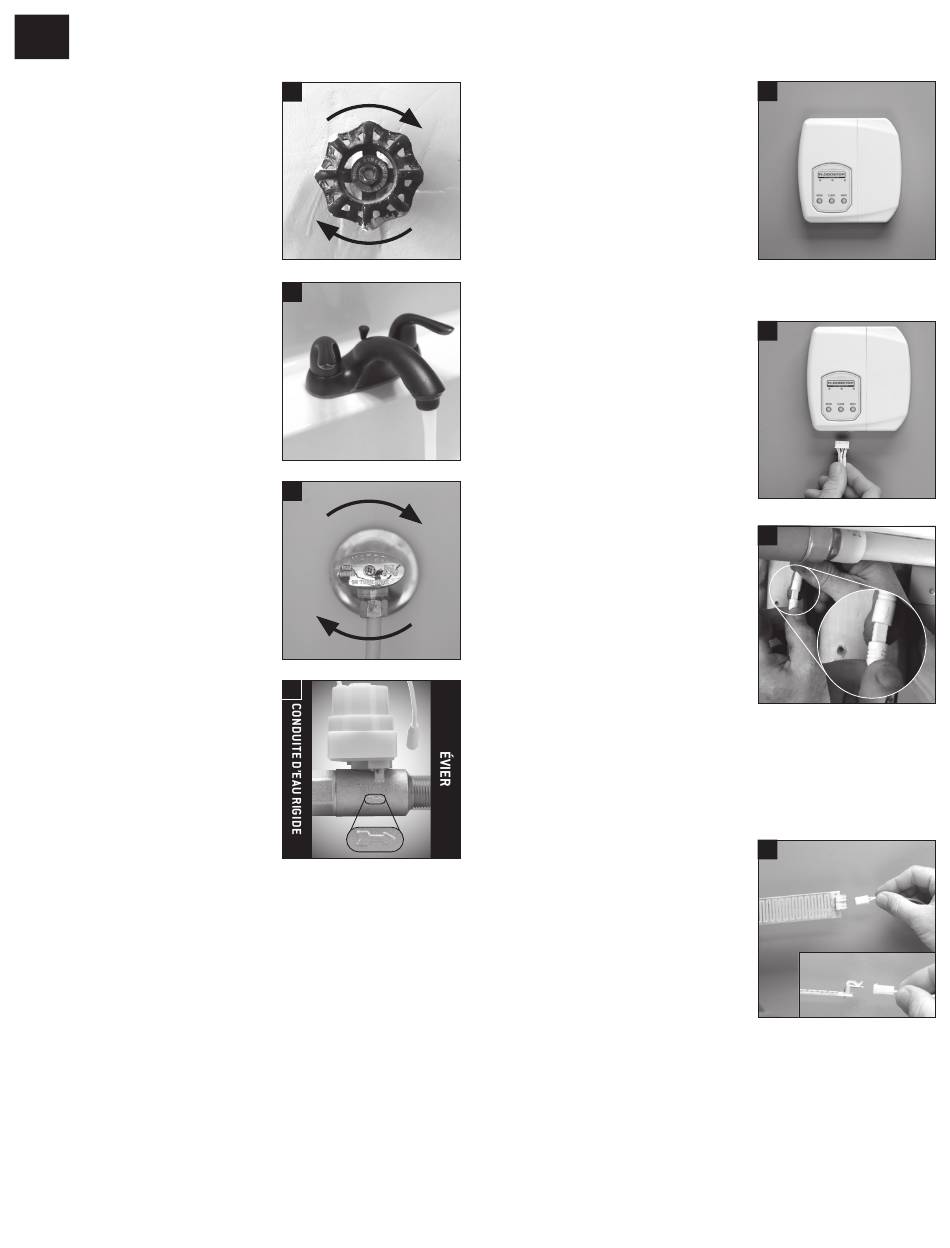

INSTALLATION
1.
Fermez le robinet d'alimentation en
eau principal.
2.
Ouvrez le robinet le plus près de
l'évier pour réduire la pression
d'eau.
3.
Fermez les soupapes manuelles
d'eau chaude et d'eau froide qui
alimentent l'évier.
4.
Vissez l'écrou tournant de la
soupape FloodStop directement
sur les filets mâles de 12,7 mm
(1⁄2 po) de la soupape
d'alimentation. La flèche sur le côté
de la soupape FloodStop pointera
vers l'évier. Vissez le raccord
femelle de 12,7 mm (1⁄2 po) sur le
tuyau d'alimentation sur les filets
mâles de 12,7 mm (1⁄2 po) de la
soupape FloodStop. Si un raccord à compression est raccordé à une
conduite en cuivre, fixez l'écrou/la bague de compression sur les filets
mâles de 12,7 mm (1⁄2 po) de la soupape FloodStop. Répétez pour
l'autre soupape. REMARQUE : Assurez-vous que le capteur de fuite
est posé à plat sur le sol.
1
2
3
4
– 10 –
5.
Installez le panneau de commande
FloodStop à un endroit facilement
accessible à moins de 76 cm
(30 po) des soupapes FloodStop.
Vous pouvez fixer le panneau
à l'aide des vis et des ancrages
ou du coussinet de fixation
autoagrippant fourni. Lorsque vous
utilisez le coussinet de fixation
autoagrippant, assurez-vous que
l'adhésif est placé sur une surface propre et sèche.
6.
Avec les contacts du connecteur
du faisceau de câblage orientés
vers vous, branchez l'extrémité
du connecteur à 6 broches du
faisceau de câblage dans la
partie inférieure du panneau de
commande.
7.
Prenez le câble court du panneau
de commande et raccordez-les aux
câbles de la soupape FloodStop
(assurez-vous que les flèches
sur chaque côté des prises sont
bien alignées). REMARQUE : Le
capteur de fuite est offert avec un
manchon en papier. Si le capteur de
fuite entre en contact avec l'évier
ou toute autre pièce de métal,
assurez-vous de laisser le manchon en papier en place. Si le capteur
de fuite entre en contact avec le métal, il envoie un signal d'arrêt à
la soupape FloodStop. Le manchon de papier sert de barrière entre
le capteur de fuite et le métal. Lorsque le manchon de papier est
mouillé, la soupape FloodStop s'arrête.
8.
Branchez la prise à l'extrémité
du long câble plat provenant du
panneau de commande à l'une ou
l'autre des broches du capteur de
fuite, en poussant jusqu'à ce que
la prise s'enclenche et soit bien en
place. Placez ensuite le capteur
de fuite sur le plancher derrière la
machine à laver. REMARQUE : Des
capteurs de fuite supplémentaires
peuvent être connectés ensemble pour une protection accrue. Pour
obtenir des capteurs de fuite supplémentaires, achetez le capteur
de fuite d'eau FloodStop, modèle FSAXS01 (offert là où vous avez
acheté votre système FloodStop). MISE EN GARDE : Ne placez pas le
capteur de fuite ou le cordon dans une allée ou à tout autre endroit
où il y aurait des risques de trébuchement ou de chute.
5
6
7
8
