3.3
Dans le boîtier électrique se trouvent les bornes de branchement
secteur ainsi que les contacteurs de puissance et l'unité de
démarrage progressif.
Le connecteur de la ligne de commande se trouve sur le socle de
l'appareil à proximité immédiate du trou de passage pour câbles
à travers le sol.
3.3 Régulateur de pompe à chaleur
Le régulateur de pompes à chaleur réversibles fourni à la livrai-
son est à utiliser lors du fonctionnement de votre pompe à cha-
leur air/eau réversible.
Le régulateur de pompe à chaleur est un appareil de commande
et de régulation électronique facile à utiliser. Il commande et sur-
veille toute l'installation de chauffage et de refroidissement en
fonction de la température extérieure, de la production d´eau
chaude et des dispositifs de sécurité.
La sonde de température extérieure à installer par le client, y
compris son matériel de fixation est fournie avec le régulateur.
Mode de fonctionnement et utilisation du régulateur de pompes
à chaleur sont décrits dans les instructions d'utilisation livrées
avec l'appareil.
4
Transport
ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur ne doit pas
dépasser 45° (quel que soit le sens).
Le transport vers l'emplacement définitif devrait s'effectuer à
l'aide d'une palette en bois. L'appareil de base propose plusieurs
possibilités de transport : avec un chariot élévateur, un diable, ou
à l'aide de tubes 3/4" que l'on passe à travers les orifices prévus
dans la plaque de base ou dans le châssis.
La pompe à chaleur est solidement reliée à la palette de trans-
port par l'intermédiaire de 4 dispositifs anti-basculement. Ces
derniers doivent être retirés.

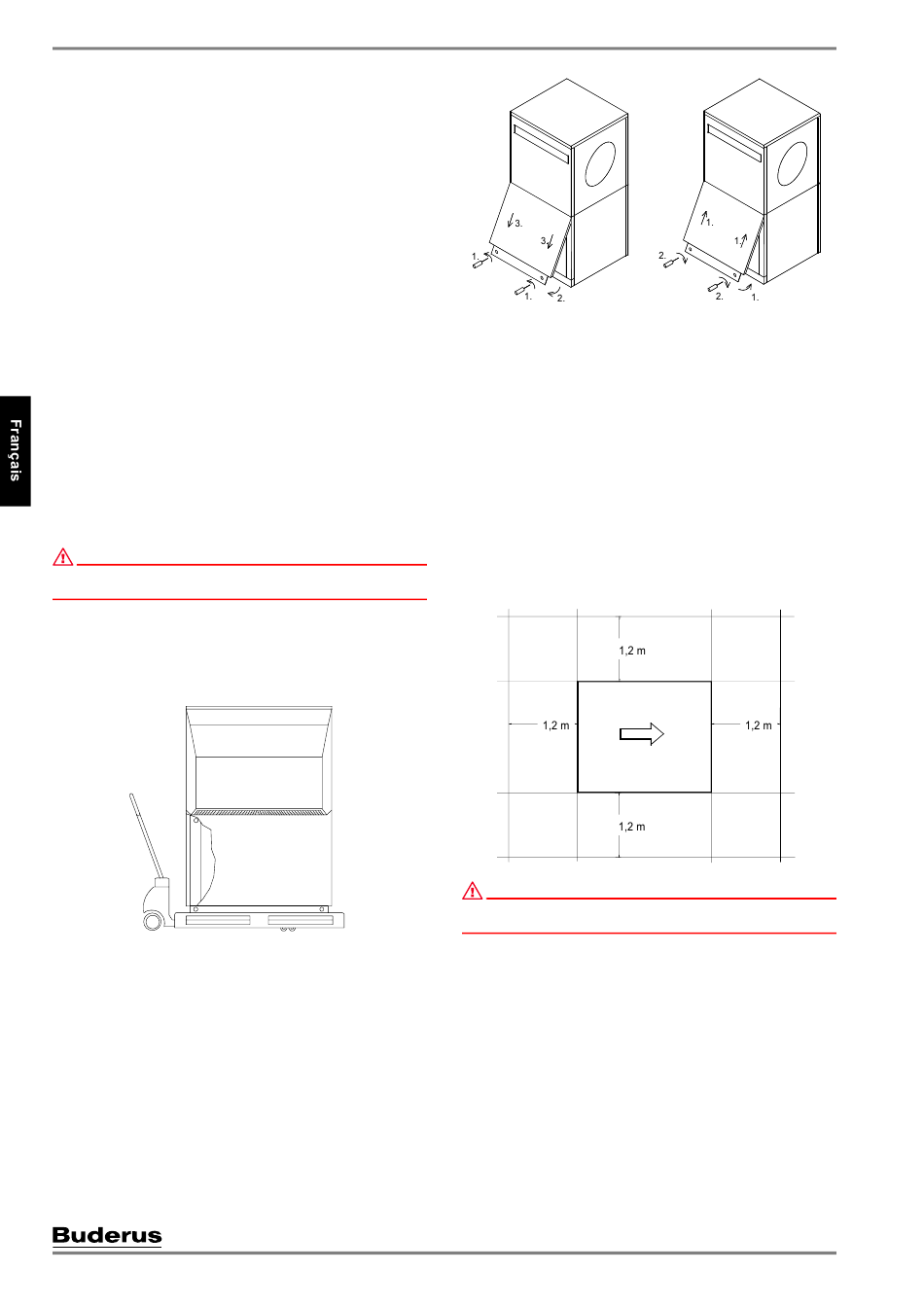

Pour utiliser les orifices de transport dans le châssis, il est néces-
saire de retirer les panneaux d'habillage du bas. Pour cela, des-
serrer deux vis du socle pour décrocher les plaques par le haut
en les tirant. Pousser légèrement les plaques métalliques vers le
haut pour les accrocher.
Lorsque vous enfoncez les tubes porteurs à travers le châssis,
faîtes attention à ne pas endommager de composant.
Les 8 capuchons noirs, livrés avec l'appareil doivent être encli-
quetés dans les orifices de transport disponibles sur le lieu d'em-
placement.
FR-4
Ouverture du couvercle
5
Installation
5.1 Remarques d'ordre général
D'une manière générale, l'appareil doit être installé sur une sur-
face durablement plane, lisse et horizontale. Ici, le châssis de-
vrait adhérer au sol sur tout son pourtour afin de garantir une iso-
lation acoustique correcte et d'éviter le refroidissement des
organes transportant l'eau. Si tel n'est pas le cas, des mesures
d'absorption acoustique complémentaires seront éventuellement
nécessaires. Les travaux de maintenance doivent pouvoir être
effectués sans problème ce qui est le cas si on prévoit un écart
de 1,2 m entre l'appareil et les murs.
ATTENTION !
L'ouverture de l'aspiration et de l'évacuation ne doit être ni obturée ni
rétrécie.
5.2 Ecoulement des condensats
Les condensats se formant en cours de fonctionnement doivent
être évacués sans risque de gel. Pour garantir un écoulement ir-
réprochable, la pompe à chaleur doit se trouver à l'horizontale.
Le tuyau à eau de condensation doit avoir un diamètre d'au
moins 50 mm et devrait déboucher, isolé du gel, dans le canal
des eaux usées. Ne pas diriger directement l'eau de condensa-
tion vers des bassins de décantation ou des fosses car les va-
peurs corrosives détruiraient l'évaporateur.
Fermeture du couvercle
